申请日2007.09.07
公开(公告)日2008.03.05
IPC分类号C02F1/00; B65F1/00; B65F1/10; C02F1/50; B65D30/02; B65D30/10; B65F1/14
摘要
一次性医疗污水收集袋，由收集袋、上盖、吸入接口、收集袋内抽气接口、收集袋展开接口、固定环组成;固定环将收集袋密封地固定在上盖上;吸入接口和收集袋内抽气接口安装在上盖，并与收集袋的内部的纳物空间相连接;收集袋展开接口安装在上盖上，且不与上盖和收集袋的内部组成的纳物空间连通。通过收集袋展开接口抽气，在收集袋外形成低压区，使得收集袋能自动展开，并保持一定的展开力，从而提供了一种能够连续吸水，能够承受比较大吸水压力的使用安全快捷的一次性医疗污水收集袋。本发明可以在各种医用负压吸引装置中使用，如医疗污水负压吸引器、吸痰机、洗胃机、人流机、阴道冲洗机等涉及负压吸引装置的医疗器械。
权利要求书

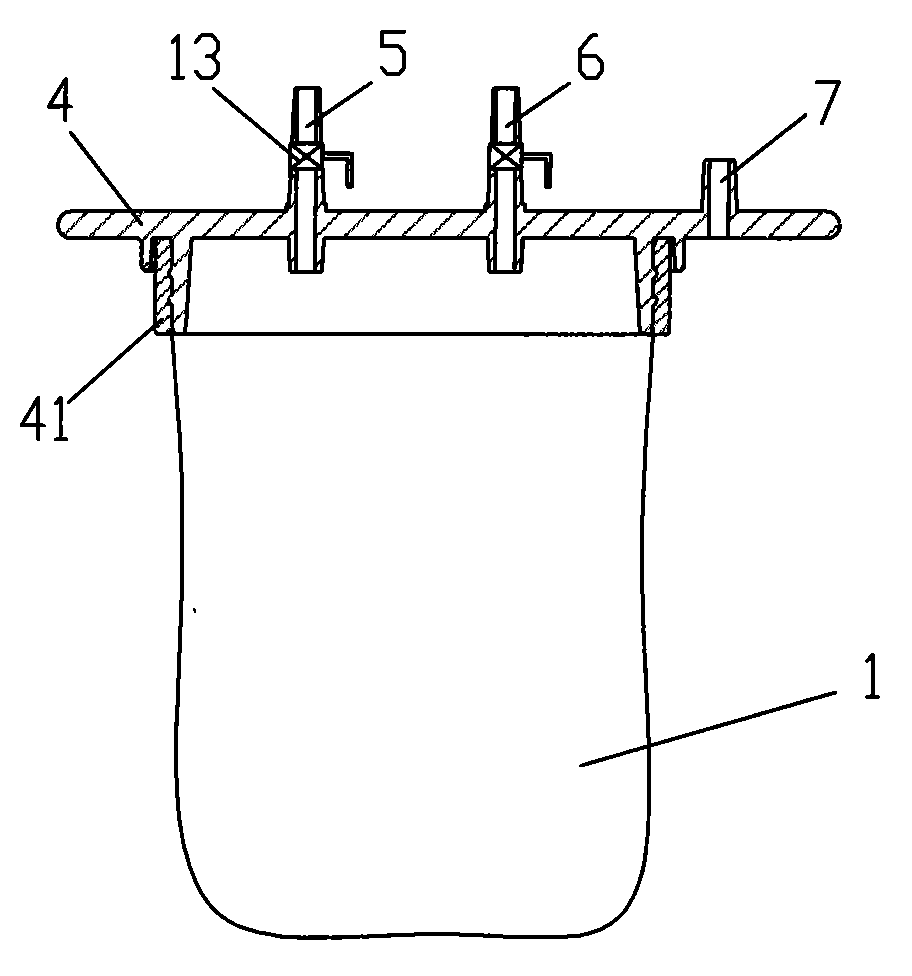

1.一次性医疗污水收集袋，其特征在于：所述一次性医疗污水收集袋由收集袋(1)、上 盖(4)、吸入接口(5)、收集袋内抽气接口(6)、收集袋展开接口(7)、固定环(41) 组成;固定环(41)将收集袋(1)密封地固定在上盖(4)上;吸入接口(5)和收集袋内抽 气接口(6)安装在上盖(4)，并与收集袋(1)的内部的纳物空间(10)相连通;收集袋展 开接口(7)安装在上盖(4)上，与上盖(4)和收集袋(1)的内部组成的纳物空间(10) 不连通。
2.根据权利要求1所述的一次性医疗污水收集袋，其特征在于所述吸入接口(5)和收 集袋内抽气接口(6)上安装有开关(13)。
3.根据权利要求1所述的一次性医疗污水收集袋，其特征在于所述吸入接口(5)和收 集袋内抽气接口(6)上安装有密封盖(17)。
4.根据权利要求1所述的一次性医疗污水收集袋，其特征在于所述上盖(4)上安装有 防液体溢出装置(16)。
5.根据权利要求1所述的一次性医疗污水收集袋，其特征在于所述上盖(4)上安装有 手柄(18)。
6.根据权利要求1所述的一次性医疗污水收集袋，其特征在于所述收集袋(1)内有吸 水材料(15)。
7.根据权利要求6所述的一次性医疗污水收集袋，其特征在于所述吸水材料(15)含有 高吸水树脂。
8.根据权利要求6所述的一次性医疗污水收集袋，其特征在于所述吸水材料(15)含有 灭菌药物(19)。
说明书
一次性医疗污水收集袋
技术领域
本发明涉及医疗污水收集袋，特别是一次性医疗污水收集袋。
背景技术
医院手术时通常将血水、脓水、冲洗液、痰等医疗污水或人体代谢物通过负压源吸入的 方式进行收集，现有技术中最常见的方法是采用负压源将这些带有大量细菌和病毒的液体吸 引到刚性容器中，然后倒入专门的医疗污水收集罐中，运输到医疗污水处理中心进行处理， 而刚性容器则在清洗消毒后重复使用。
以电动吸痰机为例(参考图1)，先将准备装盛痰液体的刚性容器由上盖密封好，即扣好 锁扣。然后将吸痰管插在刚性容器上盖的进水口;将抽气管的一头插在刚性容器上盖的出气 口，另一头通过空气过滤器后与负压源连接。接通电源后，打开机械泵的开关，机械泵开始 工作，作为负压源，产生负压。抽气管将刚性容器抽成负压，这样，将吸痰管插入喉咙或肺 部就可以吸痰了。所吸的痰液流入刚性容器，吸完痰后，将痰液倒入医院的医疗污水处理站 进行处理;或者倒入专门的医疗污水收集罐中，运输到医疗污水处理中心进行处理，而刚性 容器则在清洗消毒后重复使用。
显然，在上述过程中，医护人员要处理收集到刚性容器内的痰液，并清洗刚性容器，直 接接触被污染了的刚性容器，容易导致医护人员污染。
为了解决上述问题，可以采用塑料薄膜制造的一次性污水收集袋，但塑料薄膜制造的一 次性污水收集袋不能连续吸水或大吸力吸水。虽然可以在吸水前尽量将一次性收集袋(1)展 开，但塑料薄膜制造的一次性收集袋的袋壁强度太低，在吸水过程中塑料薄膜袋会上提并封 堵抽气口，最终导致无法吸水，或者只能用低压力、间断性地吸水。期间需要利用袋内已经 吸入水的自身重量将一次性收集袋展开。显然，这种结构不能连续吸水或者用大吸力吸水， 无法满足临床上的需要。在现有技术中还缺乏一种不但能够连续吸水，而且能够承受比较大 吸水压力的使用安全快捷的一次性医疗污水收集袋。
发明内容
本发明旨在提供一种能够连续吸水，能够承受比较大吸水压力的使用安全快捷的一次性 医疗污水收集袋。
本发明的目的是这样来实现的：
一次性医疗污水收集袋，所述一次性医疗污水收集袋由收集袋、上盖、吸入接口、收集 袋内抽气接口、收集袋展开接口、固定环组成;固定环将收集袋密封地固定在上盖上;吸入 接口和收集袋内抽气接口安装在上盖，并与收集袋的内部的纳物空间相连接;收集袋展开接 口安装在上盖上，且与上盖和收集袋的内部组成的纳物空间不连通。
进一步，所述吸入接口和收集袋内抽气接口上安装有开关，防止医疗污水流出。
或者，所述吸入接口和收集袋内抽气接口上安装有密封盖。密封盖可以密封吸入接口和 收集袋内抽气接口，防止医疗污水流出。
所述吸入上盖上安装有防液体溢出装置，防液体溢出装置能防止医疗污水溢出。
所述吸入上盖上安装有手柄，方便提拿。
此外，所述收集袋内有吸水材料。吸水材料可以吸附水，将液体的医疗污水变成胶体或 固体，方便运输。
所述吸水材料含有高吸水树脂。通常采用对环境无害的高吸水树脂。有淀粉系(接枝物、 羧甲基化等)高吸水树脂、纤维素系(羧甲基化、接枝物等)高吸水树脂、合成聚合物系(聚 丙烯酸系、聚乙烯醇系、聚氧乙烯系等)高吸水树脂等供选择。
所述吸水材料含有灭菌药物。灭菌药物能对医疗污水中的细菌和病毒进行杀灭，对医疗 污水进行初步的无害化处理。
本发明之一次性医疗污水收集袋，由收集袋、上盖、吸入接口、收集袋内抽气接口、收 集袋展开接口、固定环组成;固定环将收集袋密封地固定在上盖上;吸入接口和收集袋内抽 气接口安装在上盖，与收集袋的内部的纳物空间相连接;收集袋展开接口安装在上盖上，与 上盖和收集袋的内部组成的纳物空间不连通。通过收集袋展开接口抽气，在收集袋外壁外形 成低压区，使得收集袋能够自动展开，并保持一定的展开力，从而提供了一种能够连续吸水， 能够承受比较大吸水压力的使用安全快捷的一次性医疗污水收集袋。本发明可以在各种医用 负压吸引装置中使用，如医疗污水负压吸引器、吸痰机、洗胃机、人流机、阴道冲洗机等涉 及负压吸引装置的医疗器械。
