申请日2007.08.10
公开(公告)日2008.07.02
IPC分类号C02F11/00; C02F11/12
摘要
本实用新型专利公开了一种行车式污泥推进机。电动机经摆线针轮减速器，带动大齿轮，使主梁与齿条相连接，主梁经设有车轮轴和轴承座的车轮装置与轨道相连接，轨道和齿条安装在混凝土基础上，主梁上还设有滑套轮系、滑套、底板、面板、滑杆、电动推杆支架、衬梁、滑槽、方形框架、电动推杆、横梁、后梁，在方形框架和电动推杆支架上的电动推杆固定在升降滑套上，电动推杆与推泥板相连接，推泥板与升降滑套下端相连接，升降滑套上设有滑套轮系、滑杆、滑槽，后梁上设有拉筋支架和拉筋。本实用新型专利能够很好地完成污泥的平推和输送操作，达到污泥被均匀预加热的效果，从而为污泥的干化和成粒工序创造条件。
权利要求书

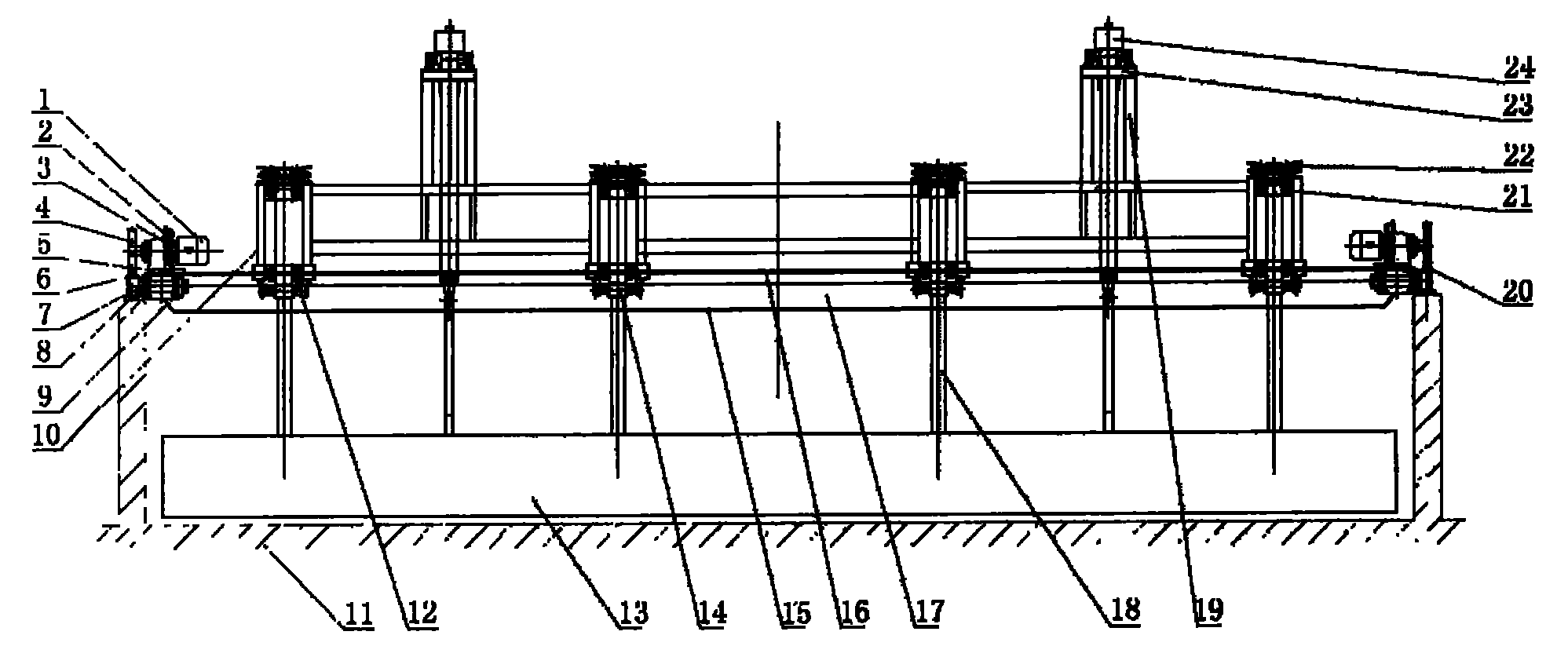

1.一种行车式污泥推进机，其特征在于，电动机(1)经摆线针轮减速器(3)， 带动大齿轮(4)，使主梁(17)与齿条(20)相连接，主梁(17)经设有车轮 轴(8)和轴承座(9)的车轮装置(7)与轨道(6)相连接，轨道(6)和齿条 (20)安装在混凝土基础(11)上，主梁(17)上还设有滑套轮系(12)、滑套 (14)、底板(15)、面板(16)、滑杆(18)、电动推杆支架(19)、衬梁(21)、 滑槽(22)、方形框架(23)、电动推杆(24)、横梁(29)、后梁(30)，在方形 框架(23)和电动推杆支架(19)上的电动推杆(24)固定在升降滑套(14) 上，电动推杆(24)与推泥板(13)相连接，推泥板(13)与升降滑套(14) 下端相连接，升降滑套(14)上设有滑套轮系(12)、滑杆(18)、滑槽(22)， 后梁(30)上设有拉筋支架(27)和拉筋(26)。
说明书
行车式污泥推进机
技术领域
本发明涉及一种行车式污泥推进机。
背景技术
城市污水处理厂在处理工业废水和生活污水同时产生的污泥，除了以矿物 形式存在的无机组分外，还含有大量的有机污染物和多种重金属元素。由于这 类污泥的含水率高、数量大，且富集了高浓度的污染物，因此，如果不能妥善 地处理这些污泥，会给环境带来二次污染的威胁。
目前，我国对城市污水处理厂产生的污泥主要采用临时堆埋的方法，由此 而产生的环境二次污染和大量占用土地等问题日趋尖锐。随着人们对环境质量 的要求越来越高，所有工业废水和城市生活污水必须经过处理，达标后才能排 放，这意味着污泥的数量将与日俱增。因此，科学地处理这类污泥的唯一途径 是：对污泥进行无害化和减量化处理，最终实现资源化综合利用。
我们在对城市污水处理厂产生的污泥理化性质研究的基础上，通过大量的 工程实践，已发明了利用独立热源或利用烟气余热干化污泥的方法以及与工艺 相配套的机械装置，一方面使污泥在较低的温度下能够得到有效地干化，另一 方面使污泥在干化的过程中自然形成质地坚硬的污泥团粒，并保持原始污泥90 %以上的热值，为污泥作为辅助燃料、烧制轻质节能砖和生产水泥压制品等资 源化利用创造了条件，从而为污泥的无害化、减量化、资源化处理开辟了一条 有效的途径。
实现污泥无害化、减量化、资源化处理的关键在于首先对污泥进行有效的 干化，城市污水处理厂产生的污泥含水率一般在80%左右，为了使污泥在有效 干化过程中所消耗的能量降到最低的程度，我们又发明了循环式节能型污泥干 化方法(专利号：200610051700.9)，该方法的核心是二次利用干化污泥后排放 的尾气余热，对进行预处理的污泥预加热，这样不仅在系统内部实现能量的循 环利用，使污泥干化的运行成本降低，而且通过加热预处理的污泥，更有利于 污泥的干化和成粒。利用干化污泥后排放的尾气余热对污泥预处理的加热过程 是在封闭的条件下进行的，污泥预处理的加热效果决定于污泥与传热介质的充 分接触，为了达到污泥预处理既能使不同来源的污泥均匀化，又能使污泥被均 匀地预加热，我们发明了一种行车式污泥推进机，利用这种污泥推进机可以在 遥控的情况下，使预处理的污泥从污泥进口，逐渐向污泥出口推进，实现污泥 被均匀地预加热的目的。
发明内容
本发明的目的是提供一种行车式污泥推进机。
行车式污泥推进机中的电动机经摆线针轮减速器，带动大齿轮，使主梁与 齿条相连接，主梁经设有车轮轴和轴承座的车轮装置与轨道相连接，轨道和齿 条安装在混凝土基础上，主梁上还设有滑套轮系、滑套、底板、面板、滑杆、 电动推杆支架、衬梁、滑槽、方形框架、电动推杆、横梁、后梁，在方形框架 和电动推杆支架上的电动推杆固定在升降滑套上，电动推杆与推泥板相连接， 推泥板与升降滑套下端相连接，升降滑套上设有滑套轮系、滑杆、滑槽，后梁 上设有拉筋支架和拉筋。
本发明已在浙江义乌投入使用，实践表明，利用行车式污泥推进机在污泥 预处理过程中，能够很好地完成了污泥的平推和输送操作，在达到了使不同来 源污泥均匀化的同时，又能达到污泥被均匀预加热的效果，从而为污泥的干化 和成粒工序创造了条件。
