申请日2005.12.08
公开(公告)日2007.02.28
IPC分类号C02F9/02; C02F1/52; C02F1/44; C02F103/44
摘要
本实用新型涉及一种汽车洗涤废水循环回用处理装置，包括沉淀池、过滤池和水箱，沉淀池内设置隔筛和粗滤网筛，过滤池内设置微滤膜和纳滤膜，沉淀池出口通过一个增压水泵连接过滤池，沉淀池及过滤池的底部设置排淤阀，过滤池的出口侧还设置反冲洗阀。废水首先经沉淀池中的隔筛及粗滤网筛进行粗滤，然后进入过滤池依次流经微滤膜和纳滤膜，去除废水中细小悬浮颗粒物以及细菌类物质，处理后的水通过出水口进入水箱。本实用新型可以有效去除废水中的表面活性剂和细菌，出水水质稳定，可以循环重复使用，由此可节约大量水资源。
权利要求书
1、一种汽车洗涤废水循环回用处理装置，其特征在于包括沉淀池(10)、 过滤池(11)和水箱(12)，废水进水管(1)设在沉淀池(10)顶部，沉淀池 (10)下部出口通过一个增压水泵(4)连接过滤池(11)，过滤池(11)的出 口连通水箱(12)，沉淀池(10)内部从上至下依次设置隔筛(2)和粗滤网筛 (3)，过滤池(11)内部从左至右设置微滤膜(5)和纳滤膜(6)，沉淀池(10) 左侧底部及过滤池(11)的底部设置排淤阀(7)，过滤池(11)的出口侧还设 置反冲洗阀(9)，在沉淀池(10)和过滤池(11)之间设置一个浮子流量计(8)。
2、根据权利要求1的汽车洗涤废水循环回用处理装置，其特征在于所述隔 筛(2)的孔径为2mm，粗滤网筛(3)的孔径为0.5-1mm，微滤膜(5)采用孔 径为0.1-2μm的微孔陶瓷膜或有机材料制成的微孔膜。
3、根据权利要求1的汽车洗涤废水循环回用处理装置，其特征在于所述纳 滤膜(6)采用单个复合纳滤膜元件，或者采用由多个复合纳滤膜元件串连或并 联的组合方式构成。
说明书
汽车洗涤废水循环回用处理装置
技术领域
本实用新型涉及一种汽车洗涤废水循环回用处理装置，用于对汽车洗涤废 水进行净化处理，使之可以循环使用，以节约水资源。属于环保节水技术领域。
背景技术
汽车工业的发展促进了汽车服务业的发展。近年来国内市场上用于洗车需 要消耗大量的水资源，洗车产生的废水大部分都是直接排放掉，而没能实现重 复利用。不仅浪费了水，还造成对环境的污染。面对水资源的紧缺，目前国内 市场采用限制用水量、提高水价等措施来控制洗车用水。然而，从现实意义来 说，节水并非只是限制、压缩用水，节约用水的关键是要提高用水效率，减少 废水的排放。目前有一些关于水处理技术的产品，但仅仅是对废水进行简单的 过滤处理(如去除毛发、悬浮颗粒物等)，而对漂洗废水中表面活性剂的去除则 没有效果。由于漂洗废水中含有细菌、病毒和表面活性剂等有机物，用于下次 洗涤就可能会由于时间较长而发臭，也就很难再次重复利用。
经文献检索发现，申请号为01115370.9的中国专利公开了一种洗车废水回 用装置，该专利自述为：洗车废水回用装置包括外壳、进水管、两级水力旋流 器、双管式溢流管、底流管、生物过滤器、纳滤器。在一定的进水压力下，洗 车废水通过两级水力旋流器、生物过滤器、纳滤器，分别将废水中的泥沙、悬 浮物、油、表面活性剂去除，最终出水能达到洗车水回用标准。使用该专利技 术虽然可对洗车废水循环使用，节约用水，但在处理过程中采用生物过滤器， 处理时间过长，不太适合洗车废水快速循环的要求;还需要经常对生物过滤器 进行维护，给实际操作带来麻烦，并且增加了使用成本。
实用新型内容
本实用新型的目的在于针对现有技术的不足，提供一种汽车洗涤废水循环 回用处理装置，能除去废水中的表面活性剂、细菌和悬浮物，使处理后的水能 够循环用于汽车洗涤。

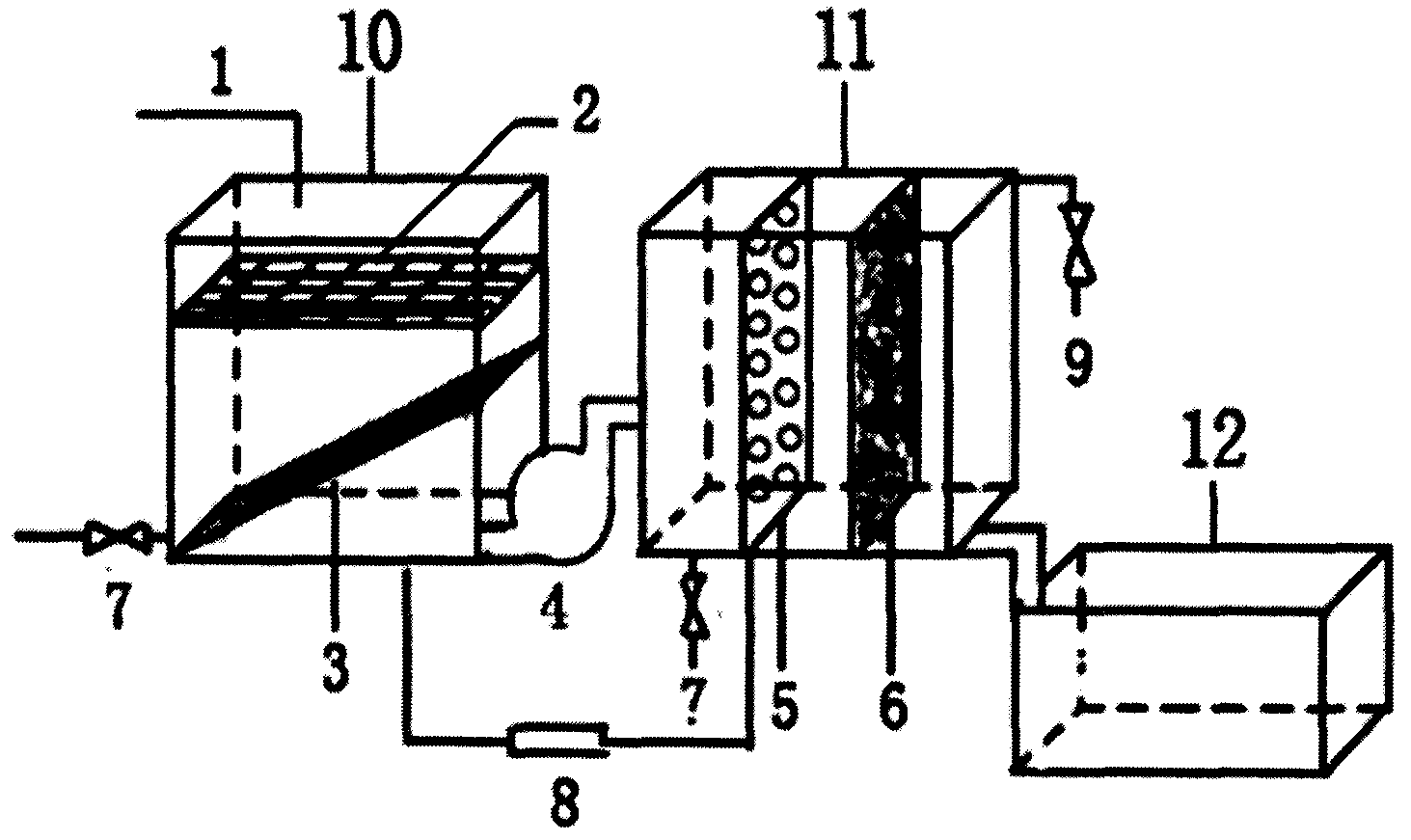

为实现这一目的，本实用新型设计提供的汽车洗涤废水循环回用处理装置 主要包括沉淀池、过滤池和水箱，废水进水管设在沉淀池顶部，沉淀池下部出 口通过一个增压水泵连接过滤池，过滤池的出口连通水箱，沉淀池内部从上至 下依次设置隔筛和粗滤网筛，过滤池内部从左至右设置微滤膜和纳滤膜，沉淀 池侧面及过滤池的底部设置排淤阀，过滤池的出口侧还设置反冲洗阀，在沉淀 池和过滤池之间设置一个浮子流量计。
废水首先进入沉淀池，先后经沉淀池中的隔筛和粗滤网筛，去除废水中的 沙砾等大颗粒杂质和体积较大的悬浮物，然后再经增压水泵进入过滤池，依次 流经微滤膜和纳滤膜，去除废水中细小悬浮颗粒物以及细菌类物质，经微滤及 纳滤处理后的水通过过滤池底部的出水口进入水箱备用
本实用新型中，沉淀池中的隔筛孔径为2mm，主要是为了去除1mm以上的 沙砾沉淀物以及较大的水面悬浮物。粗滤网筛孔径为0.5-1mm，主要用来去除 废水中的毛发，泥沙等体积较大的悬浮物。废水通过重力作用流经隔筛和粗滤 筛网，不需外加动力源。隔筛和粗滤筛网可选高分子材料或不锈钢制成。
所述微滤膜主要采用一种微孔陶瓷膜，也可采用其他有机材料制成的微孔 膜，其孔径在0.1-2μm之间，其过滤方式可以是深层过滤、筛网过滤或表面 过滤。微孔膜在使用一定时间后可采取液体反冲、酸碱清洗或熬合剂清洗等物 化办法进行再生。
所述纳滤膜采用单个复合纳滤膜元件，或者采用由多个复合纳滤膜元件串 连或并联的组合方式构成，以增加处理效果和出水量。复合纳滤膜元件在使用 一定时间后主要通过液体反冲、酸碱清洗或熬合剂清洗等物化办法进行再生。
本实用新型通过粗滤、微滤、纳滤多重快速过滤，可以使一次洗涤废水经 快速处理后即时用于第二次清洗，依次类推。每次漂洗废水经处理后(去除细 菌、病毒和表面活性剂等有机物)引入储水箱可用于下次洗涤，最终达到对漂 洗废水零排放目的。
本实用新型可以有效去除废水中的表面活性剂和细菌，出水水质好、水质 稳定，可以循环重复使用，节约用水可达50%以上，由此节约了大量水资源， 同时对环境无污染。本实用新型适用于各类洗车厂，具有显著的经济、社会效 益。
