申请日2005.12.07
公开(公告)日2007.06.13
IPC分类号C02F3/30; C02F9/14
摘要
本发明是有关于一种移动柜式水处理系统，包括：一第一柜体，其中设有一收集槽与一包含有复数个多孔性生物担体的调匀槽，其间是以一管路相通;以及一第二柜体，其中设有一生物反应槽与一放流槽，其间以一连通管相接;其中，第一柜体的收集槽是接收一欲处理的水体;第二柜体的生物反应槽是含一无氧段、一好氧段以及一含复数个生物性薄膜的模组段，且无氧段是以一输送管与第一柜体的调匀槽相接。本发明可移动整个水处理系统至需要进行水质处理的定点，具有高机动性，且所需的空间不大，符合业界实际状况。
权利要求书
1、一种移动柜式水处理系统，其特征在于，包括：
一第一柜体，其中设有一收集槽与一包含有复数个多孔 性生物担体的调匀槽，其间是以一管路相通;以及
一第二柜体，其中设有一生物反应槽与一放流槽，其间 以一连通管相接;
其中，该第一柜体的该收集槽是接收一欲处理的水体; 该第二柜体的该生物反应槽是含一无氧段、一好氧段以及一 含复数个生物性薄膜的模组段，且该无氧段是以一输送管与 该第一柜体的该调匀槽相接。
2、如权利要求1所述的移动柜式水处理系统，其特征 在于，其中该欲处理的水体为一废水。
3、如权利要求1所述的移动柜式水处理系统，其特征 在于，其中该管路、该连通管以及该输送管是各以一阀件控 制其间该水体的流通。
4、如权利要求1所述的移动柜式水处理系统，其特征 在于，其中该第一柜体内还包括一细筛槽，其是设于该收集 槽与该调匀槽之间，使该收集槽与该细筛槽间，以及该细筛 槽与该调匀槽间各以一导管相通。
5、如权利要求1所述的移动柜式水处理系统，其特征 在于，其中该第二柜体内还包括一污泥收集槽，其是以一导 管与该生物反应槽相通。
6、如权利要求1所述的移动柜式水处理系统，其特征 在于，其中该第二柜体内的该放流槽是具有一放流孔。
7、如权利要求1所述的移动柜式水处理系统，其特征 在于，其中该好氧段的溶氧浓度是高于1mg/L以上。
8、如权利要求1所述的移动柜式水处理系统，其特征 在于，其中该生物性薄膜的孔径大小为0.1μm-20μm。
9、如权利要求1所述的移动柜式水处理系统，其特征 在于，其中该调匀槽中的该等多孔性生物担体内是驯养有至 少一微生物族群。
10、如权利要求1所述的移动柜式水处理系统，其特 征在于，其中该移动柜是一货柜。
说明书
移动柜式水处理系统
技术领域
本发明是关于一种水处理系统，尤指一种利用生物性方 法处理污水的水处理系统。
背景技术
污水处理一般常用物理、化学、生物方法或配合其它方 式，以去除废水中的有害物质，使水体可重复利用。污水的 处理可分为三大步骤：第一级处理先去除水中的漂浮物及悬 浮固体，其中的程序包括筛除、沉淀、油脂分离、浮除及调 和与中和。第二级处理则主要是针对经过第一级处理沉淀的 污水，再进行沉淀池及滴滤池内生物的处理。其中包括标准 滴滤法、旋转生物圆板法以及标准活性污泥法。最后利用第 三级的处理方法，包括颗粒滤料过滤法以及活性碳处理技术。
以生物性方法净化水质的方法有很多，包括利用微生物 进行水中物质的分解等技术，然而，此类技术常面临到微生 物代谢后的污泥的排除问题，当所处理的水量增加，所产生 的生物性污泥就会相对增加，而渐渐使之净化后水体排出时 固液分离不易控制，造成放流水中化学需氧量(Chemical Oxygen Demand，COD)，与悬浮固体(Suspended solids，SS) 高于放流水标准的现象，影响净化后水质。
为此，使用微生物分解水中污染物的生物性方法，常需 配合一污泥处理系统，以避免上述问题的发生，然而，这却 提高了利用生物性分解方法的成本，加上使用污水处理系统 的业者通常在有限的土地上进行水池处理，因此更增加使用 生物性方法净化水质的困难度。
已知技术中有一项技术称为“多孔性生物担体”，采用多 孔性担体作为反应槽的介质，提高悬浮固体物拦截的机会， 由于担体提供了广大的表面积作为微生物附着、增殖的介质， 因此于担体上可累积大量及特定族群的生物膜微生物，有助 于达到去除各种污染物的目的。然而，与传统相比较，“多孔 性生物担体”其负荷提升的程度有限，效益不如预期显著。
另一种现有方法“生物膜处理技术”的成本较低，且可 降低污泥产率，但却经常遭遇反应槽短流、阻塞等问题，不 仅严重影响废水处理成效，也使得大量处理污水时成效不彰。
因此，业界莫不希望能开发出一种可发挥生物性分解特 性，低成本，可处理大量水量又环保的净化水质的方法，以 提供高效率又稳定的处理水体的净化程序。
发明内容
本发明以生物性方法净化水质，可处理的水量可以达到 40-60吨，足以应付一般工厂污水排放时，净化水质的 处理速度。
此外，本发明将各个水质处理步骤整合成一移动式装置， 可移动整个水处理系统至需要进行水质处理的定点，具有高 机动性，同时，所需的空间不大，可符合业界实际状况。
本发明移动柜式水处理系统，包括：一第一柜体，其中 设有一收集槽与一包含有复数个多孔性生物担体的调匀槽， 其间是以一管路相通;以及一第二柜体，其中设有一生物反 应槽与一放流槽，其间以一连通管相接;其中，第一柜体的 收集槽是接收一欲处理的水体;第二柜体的生物反应槽是含 一无氧段、一好氧段以及一含复数个生物性薄膜的模组段， 且无氧段是以一输送管与第一柜体的调匀槽相接。
本发明移动柜式水处理系统中，欲处理的水体为一废水， 其可包括工业废水，农畜牧业废水，家庭废水等等所有需要 净化的水体，均可适用于本发明的系统。而本发明系统中所 有管路、连通管以及输送管较佳是各包括至少一阀件，以利 于控制其间水体的流通。
本发明系统中，第一柜体内所可设置的设备不限，较佳 可在收集槽与调匀槽之外，还包括一细筛槽，其可设于收集 槽与调匀槽之间，使收集槽与细筛槽间，以及细筛槽与调匀 槽间各有一导管相通，并使水处理程序可沿连通的槽体进行， 即收集槽收集水体后，进行初步细筛，接着进入调匀槽。

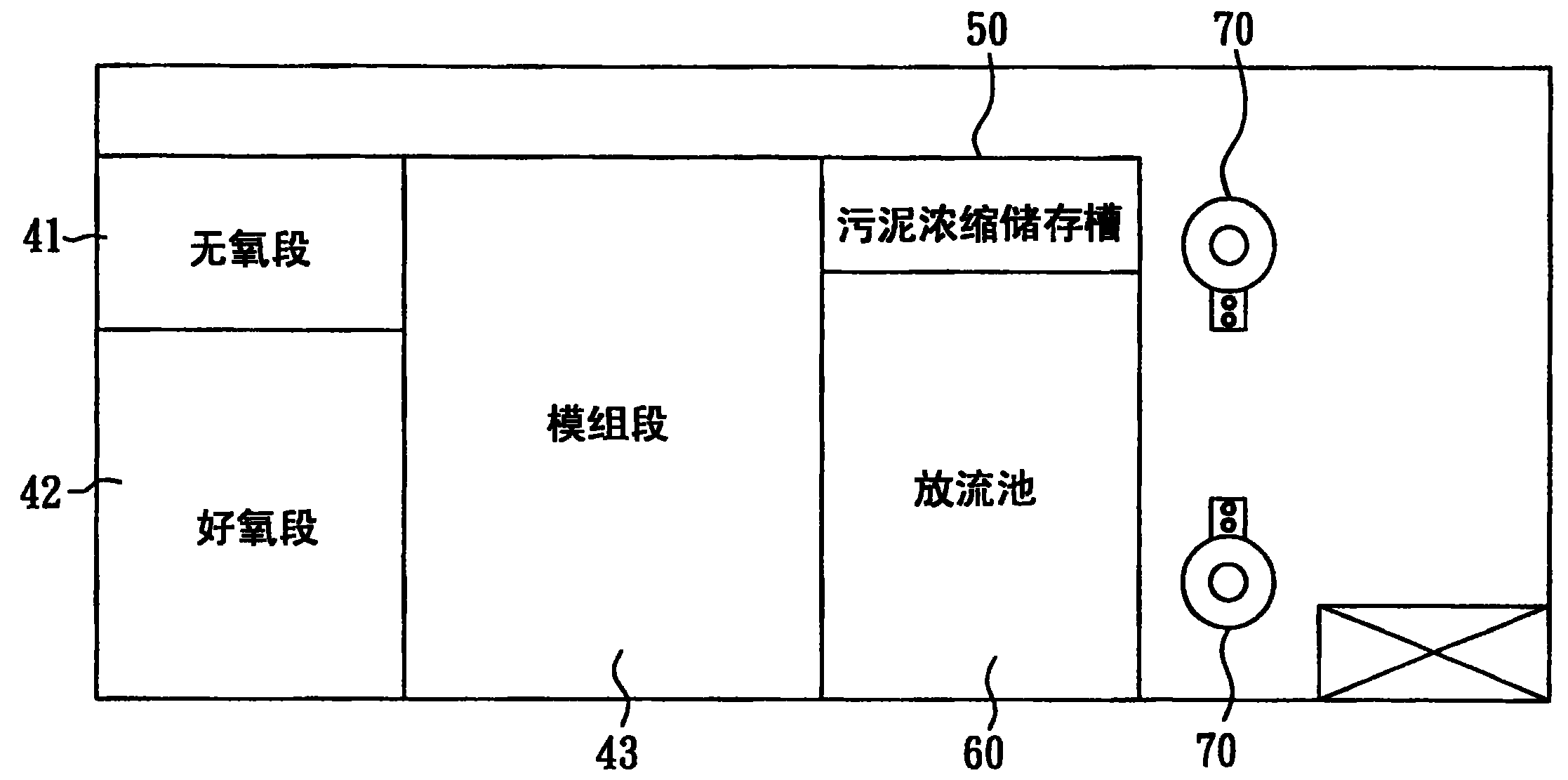

本发明系统的第二柜体内还可包括一污泥收集槽，其是 以一导管与生物反应槽中的无氧段、好氧段以及模组段相通， 以利将各槽体中因生物反应所产生的污泥移出，同时，在导 管上较佳还可包括一帮浦，以利抽出污泥。
本发明生物反应槽中的好氧段，由于所提供的微生物为 好气性，因此较佳的溶氧浓度是高于1mg/L以上，以利微生 物生长。同时，模组段中各生物性薄膜的孔径大小不限制， 较佳为0.1μm-20μm之间。
本发明系统中第一柜体内调匀槽中的多孔性生物担体， 是预先驯养有至少一微生物族群，以于在调匀槽内，可利用 担体上的微生物进行有机物的分解。而第二柜体内的放流槽 较佳是具有一放流孔，以利将处理后的水体排出放流槽外。
本发明移动柜式水处理系统中的移动柜，可为任何一种 可容纳上述设备，又可机动性移至需要处理水体地方的柜体， 较佳为一货柜。且为节省系统所占空间，本发明移动柜式水 处理系统较佳可为上下二层式的货柜。
