申请日2018.02.12
公开(公告)日2018.11.27
IPC分类号C02F9/14
摘要
本实用新型涉及废水处理附属装置的技术领域，特别是涉及一种洗浴废水处理装置，其可以有效防止过滤网被发毛等堵塞，保障废水处理持续进行，提高废水处理效率;并且可以对废水中的有机化合物进行分解，提高实用性;同时方便对污水箱的内部进行观察，提高使用可靠性;包括污水箱和净水箱，污水箱的内部设置有工作腔，并在工作腔内设置有过滤网，污水箱的顶端设置有进水管，净水箱的内部设置有放置腔，并在净水箱的右端底部设置有排水管，还包括电机、第一水泵、第二水泵、软管、螺纹杆、滑杆、滑块、滚珠轴承、喷头、底座、曝气装置、连通管、曝气管、透明挡板和活性生物填料，曝气管的顶端设置有多组曝气孔，活性生物填料上均设置有好氧生物群。
权利要求书

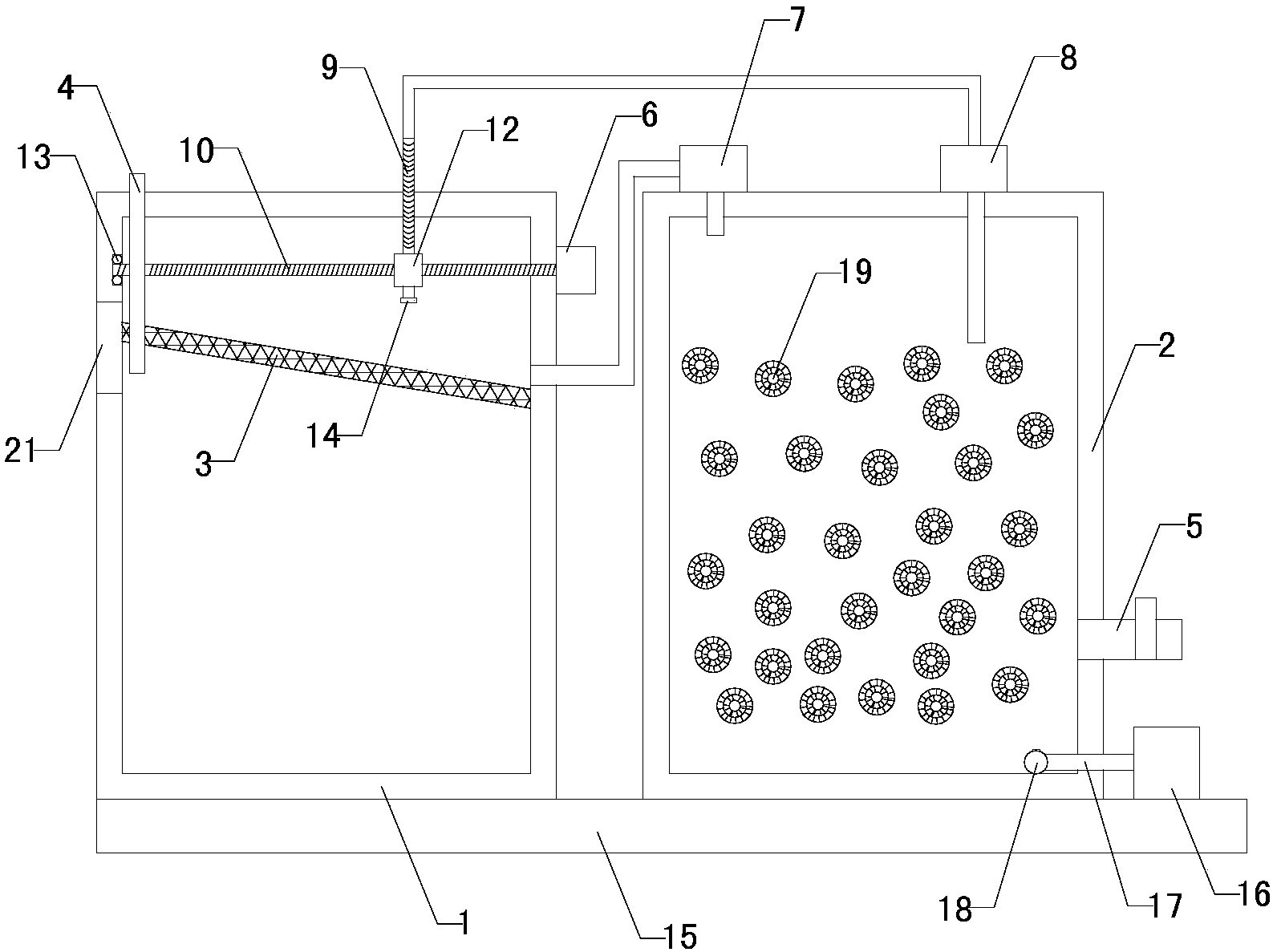

1.一种洗浴废水处理装置，包括污水箱(1)和净水箱(2)，污水箱(1)的内部设置有工作腔，并在工作腔内设置有过滤网(3)，污水箱(1)的顶端设置有进水管(4)，净水箱(2)的内部设置有放置腔，并在净水箱(2)的右端底部设置有排水管(5)，排水管(5)处设置有排水阀门;其特征在于，还包括电机(6)、第一水泵(7)、第二水泵(8)、软管(9)、螺纹杆(10)、滑杆(11)和滑块(12)，所述第一水泵(7)和第二水泵(8)均安装在净水箱(2)的顶端，第一水泵(7)的输出端自净水箱(2)的顶端左侧伸入至放置腔，第一水泵(7)的输入端自污水箱(1)的右端顶部伸入至工作腔内且位于过滤网(3)的上方，第二水泵(8)的输入端自净水箱(2)的顶端伸入至放置腔内，所述进水管(4)的底端自过滤网(3)的顶端穿过过滤网(3)至过滤网(3)的下方，所述工作腔的左侧壁上设置有放置槽，并在放置槽内固定安装有滚珠轴承(13)，所述电机(6)安装在污水箱(1)的右端顶部，所述滑块(12)上设置有上下贯通的安装孔以及左右贯通的通孔和螺纹孔，所述滑杆(11)的左端与工作腔的左侧壁顶部连接，滑杆(11)的右端自滑块(12)的左端穿过通孔并与工作腔的右侧壁连接，所述螺纹杆(10)的左端自滑块(12)的右端螺装穿过螺纹孔后插入至滚珠轴承(13)内部，螺纹杆(10)的右端自工作腔内穿过污水箱(1)的右侧壁并与电机(6)的左侧输出端传动连接，所述软管(9)的底端自滑块(12)的顶端穿过安装孔，并在软管(9)的底端设置有喷头(14)，软管(9)的顶端自工作腔内穿过污水箱(1)的顶壁伸出至工作腔并与第二水泵(8)的输出端连通;还包括底座(15)、曝气装置(16)、连通管(17)、曝气管(18)和多组活性生物填料(19)，所述污水箱(1)、净水箱(2)和曝气装置(16)均安装在底座(15)的顶端，所述曝气管(18)安装放置腔的底端右侧，并在曝气管(18)的顶端设置有多组曝气孔(20)，所述连通管(17)的左端自净水箱(2)的右端伸入至放置腔内并与曝气管(18)的右端连通，连通管(17)的右端与曝气装置(16)的输出端连通，所述多组活性生物填料(19)均位于放置腔内，并在多组活性生物填料(19)上均设置有好氧生物群;所述污水箱(1)的左端设置有观察孔，并在观察孔内设置有透明挡板(21)，所述观察孔与工作腔相通且正对过滤网(3)的位置。
2.如权利要求1所述的一种洗浴废水处理装置，其特征在于，所述曝气孔(20)为膜片式微孔，并且曝气孔(20)的顶端直径小于其底端直径。
3.如权利要求2所述的一种洗浴废水处理装置，其特征在于，所述多组活性生物填料(19)的密度与水的密度相同，并且活性生物填料(19)的体积大于排水管(5)的内径。
4.如权利要求3所述的一种洗浴废水处理装置，其特征在于，所述活性生物填料(19)包括内圈层(22)、中圈层(23)和外圈层(24)，并在内圈层(22)和中圈层(23)之间以及中圈层(23)和外圈层(24)之间均设置有多组连接层(25)，并且外圈层(24)的内侧壁和外侧壁均为波纹结构。
5.如权利要求4所述的一种洗浴废水处理装置，其特征在于，所述螺纹杆(10)和滑杆(11)均位于水平面上，并且螺纹杆(10)和滑杆(11)相互平行。
6.如权利要求5所述的一种洗浴废水处理装置，其特征在于，所述过滤网(3)的右端与工作腔的右侧壁连接且位于第一水泵(7)输入端的下方，过滤网(3)的左端向上倾斜并与工作腔的左侧壁连接，并且过滤网(3)的左端所在水平面位于喷头(14)所在水平面的下方。
7.如权利要求6所述的一种洗浴废水处理装置，其特征在于，所述滑杆(11)的左端和后端均设置有限位缓冲块(26)。
说明书
一种洗浴废水处理装置
技术领域
本实用新型涉及废水处理附属装置的技术领域，特别是涉及一种洗浴废水处理装置。
背景技术
众所周知，洗澡废水具有水量大、污染轻、水质稳定的特点，一般情况下，洗澡废水量可占城市污水量的30%，洗浴废水处理装置是一种用于对宾馆、温泉、学校等产生的洗澡废水进行处理，防止直接排放对水环境造成污染，使其可被二次利用，节约水资源的辅助装置，其在环境保护、节约水资源的领域中得到了广泛的使用;现有的洗浴废水处理装置包括污水箱、净水箱和连通管，污水箱的内部设置有工作腔，并在工作腔内设置有过滤网，污水箱的顶端设置有进水管和投料管，净水箱的内部设置有放置腔，并在净水箱的右端底部设置有排水管，排水管处设置有排水阀门，连通管的左端和右端分别与污水箱和净水箱连通;现有的洗浴废水处理装置使用时，将集中起来的废水自进水管导入至工作腔内，通过过滤网对废水中的杂质进行过滤，然后将适量的消毒剂自投料管导入至工作腔内，对废水进行消毒，经过过滤和消毒的废水进入净水箱内，可以在需要的时候将排水阀打开，将水自排水管导出作为中水使用;现有的洗浴废水处理装置使用中发现，过滤网容易被毛发等堵塞，影响废水处理的进程，废水处理的工作效率较低;并且其无法有效去除废水中的有机化合物，影响废水的使用效果，导致实用性较低;同时不方便对污水箱的内部进行观察，导致使用可靠性较低。
实用新型内容
为解决上述技术问题，本实用新型提供一种可以有效防止过滤网被发毛等堵塞，保障废水处理持续进行，提高废水处理效率;并且可以对废水中的有机化合物进行分解，提高废水的使用效果，提高实用性;同时方便对污水箱的内部进行观察，提高使用可靠性的洗浴废水处理装置。
本实用新型的一种洗浴废水处理装置，包括污水箱和净水箱，污水箱的内部设置有工作腔，并在工作腔内设置有过滤网，污水箱的顶端设置有进水管，净水箱的内部设置有放置腔，并在净水箱的右端底部设置有排水管，排水管处设置有排水阀门;还包括电机、第一水泵、第二水泵、软管、螺纹杆、滑杆和滑块，所述第一水泵和第二水泵均安装在净水箱的顶端，第一水泵的输出端自净水箱的顶端左侧伸入至放置腔，第一水泵的输入端自污水箱的右端顶部伸入至工作腔内且位于过滤网的上方，第二水泵的输入端自净水箱的顶端伸入至放置腔内，所述进水管的底端自过滤网的顶端穿过过滤网至过滤网的下方，所述工作腔的左侧壁上设置有放置槽，并在放置槽内固定安装有滚珠轴承，所述电机安装在污水箱的右端顶部，所述滑块上设置有上下贯通的安装孔以及左右贯通的通孔和螺纹孔，所述滑杆的左端与工作腔的左侧壁顶部连接，滑杆的右端自滑块的左端穿过通孔并与工作腔的右侧壁连接，所述螺纹杆的左端自滑块的右端螺装穿过螺纹孔后插入至滚珠轴承内部，螺纹杆的右端自工作腔内穿过污水箱的右侧壁并与电机的左侧输出端传动连接，所述软管的底端自滑块的顶端穿过安装孔，并在软管的底端设置有喷头，软管的顶端自工作腔内穿过污水箱的顶壁伸出至工作腔并与第二水泵的输出端连通;还包括底座、曝气装置、连通管、曝气管和多组活性生物填料，所述污水箱、净水箱和曝气装置均安装在底座的顶端，所述曝气管安装放置腔的底端右侧，并在曝气管的顶端设置有多组曝气孔，所述连通管的左端自净水箱的右端伸入至放置腔内并与曝气管的右端连通，连通管的右端与曝气装置的输出端连通，所述多组活性生物填料均位于放置腔内，并在多组活性生物填料上均设置有好氧生物群;所述污水箱的左端设置有观察孔，并在观察孔内设置有透明挡板，所述观察孔与工作腔相通且正对过滤网的位置。
本实用新型的一种洗浴废水处理装置，所述曝气孔为膜片式微孔，并且曝气孔的顶端直径小于其底端直径。
本实用新型的一种洗浴废水处理装置，所述多组活性生物填料的密度与水的密度相同，并且活性生物填料的体积大于排水管的内径。
本实用新型的一种洗浴废水处理装置，所述活性生物填料包括内圈层、中圈层和外圈层，并在内圈层和中圈层之间以及中圈层和外圈层之间均设置有多组连接层，并且外圈层的内侧壁和外侧壁均为波纹结构。
本实用新型的一种洗浴废水处理装置，所述螺纹杆和滑杆均位于水平面上，并且螺纹杆和滑杆相互平行。
本实用新型的一种洗浴废水处理装置，所述过滤网的右端与工作腔的右侧壁连接且位于第一水泵输入端的下方，过滤网的左端向上倾斜并与工作腔的左侧壁连接，并且过滤网的左端所在水平面位于喷头所在水平面的下方。
本实用新型的一种洗浴废水处理装置，所述滑杆的左端和后端均设置有限位缓冲块。
与现有技术相比本实用新型的有益效果为：通过上述设置，通过第二水泵将净水箱内的水抽送至软管内并由喷头喷出，同时电机带动螺纹杆正反向交替旋转，使滑块在工作腔内左右移动，滑块带动软管和喷头左右移动，通过高压喷水对过滤网进行清理，可以有效防止过滤网被发毛等堵塞，保障废水处理持续进行，提高废水处理效率;通过净水箱内的活性生物填料上的好氧生物群进行硝化作用将废水中的有机化合物分解，保证水的使用效果，提高实用性;通过观察孔方便对污水箱的内部进行观察，对污水箱内的过滤情况和过滤网上附着的杂质进行观察，提高使用可靠性。
