申请日2018.02.12
公开(公告)日2018.12.07
IPC分类号C02F9/14
摘要
本实用新型公开了循环生物膜法污水处理系统，包括好氧处理池、厌氧处理池、过滤池，所述好氧处理池的出水口与厌氧处理池的进水口连接，过滤池的进水口与厌氧处理池的出水口连接，且过滤池的其中一个出水口与好氧处理池内部连接，所述好氧处理池、厌氧处理池内均设有生物转盘处理模块，生物转盘处理模块包括水槽、及旋转设置在水槽上方的翻盖，水槽外侧设有驱动翻盖翻转驱动机构，旋转的所述水槽为矩形块状，且水槽的顶面下陷有纵截面为半圆形的流道，所述水槽壳体两端分别设有进液口和排液口，水槽的进液口与好氧处理池或厌氧处理池的进液口连通。本实用新型过滤效果好、便于使用、更加环保健康。
权利要求书
1.循环生物膜法污水处理系统，包括好氧处理池、厌氧处理池、过滤池，其特征在于：所述好氧处理池的出水口与厌氧处理池的进水口连接，过滤池的进水口与厌氧处理池的出水口连接，且过滤池的其中一个出水口与好氧处理池内部连接;

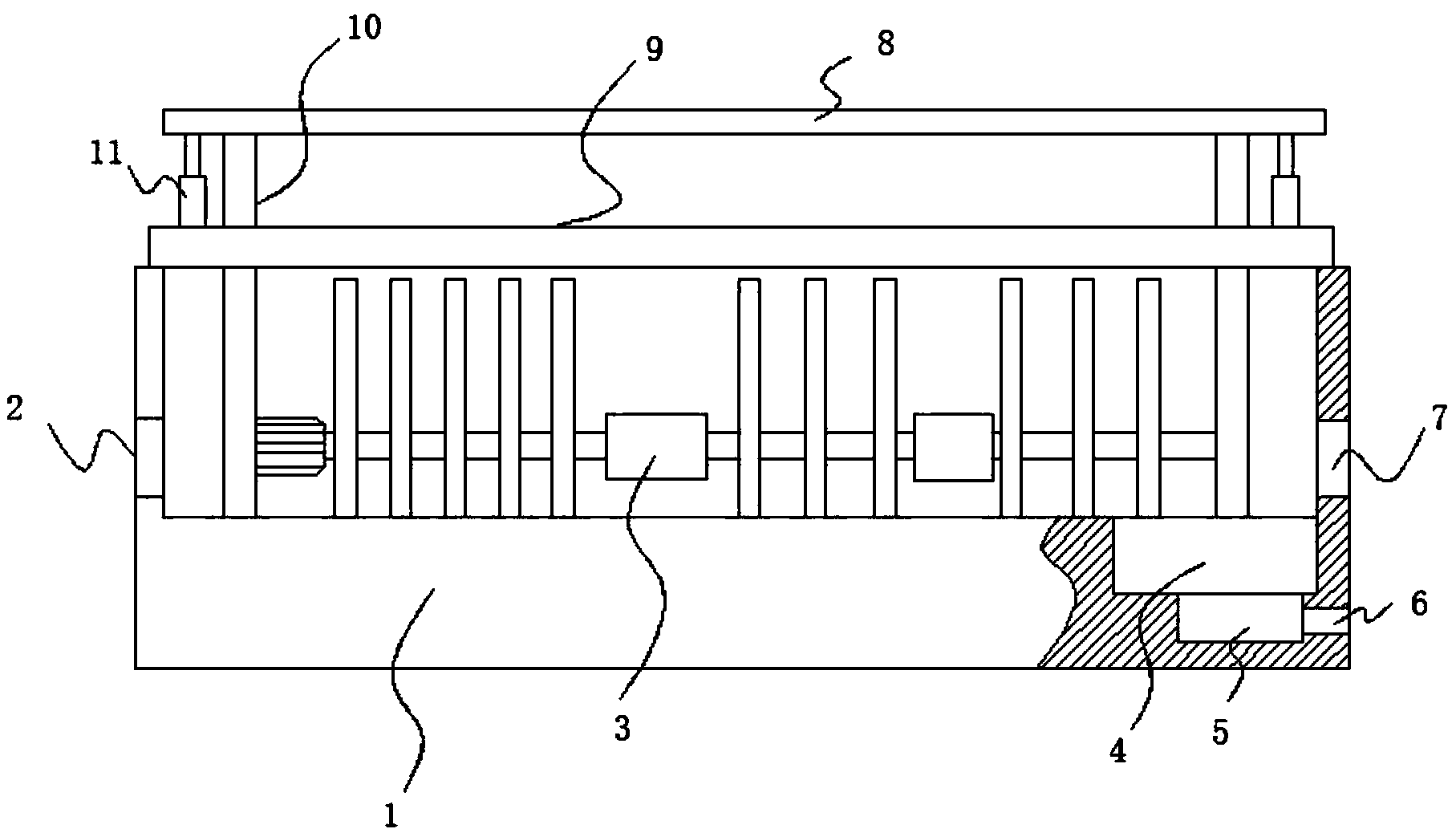

所述好氧处理池、厌氧处理池内均设有生物转盘处理模块，生物转盘处理模块包括水槽(1)、及旋转设置在水槽(1)上方的翻盖(9)，水槽(1)外侧设有驱动翻盖(9)翻转驱动机构(14)，旋转的所述水槽(1)为矩形块状，且水槽(1)的顶面下陷有纵截面为半圆形的流道(4)，所述水槽(1)壳体两端分别设有进液口(2)和排液口(7)，水槽(1)的进液口(2)与好氧处理池或厌氧处理池的进液口连通，水槽(1)的出液口与好氧处理池或厌氧处理池的出液口连通;
所述翻盖(9)的底面设有可升降的生物转盘组件，且生物转盘组件包括多组可拆卸的生物转盘，翻盖(9)的外表面设有向生物转盘处理模块内增氧的增氧装置(12)。
2.根据权利要求1所述的循环生物膜法污水处理系统，其特征在于：所述生物转盘组件包括安装板(10)、电机座(13)、升降驱动机构(11)，所述翻盖(9)上对称设有两个条形孔，每个条形孔处插设有安装板(10)，其中一块安装板(10)上设有电机座(13)，电机座(13)内设有电机，电机驱动有若干根由联轴器(3)连接的转轴，每根转轴上均设有多块生物转盘，两块所述安装板(10)的外端连接有与翻盖(9)顶面平行设置的顶板(8)，顶板(8)与翻盖(9)顶面通过升降驱动机构(11)连接。
3.根据权利要求2所述的循环生物膜法污水处理系统，其特征在于：所述升降驱动机构(11)为电动伸缩杆或油缸。
4.根据权利要求1所述的循环生物膜法污水处理系统，其特征在于：每个所述水槽(1)内的流道靠近排液口(7)的一端均下陷有沉淀槽(5)，且水槽(1)的一侧设有排渣口(6)，排渣口(6)与沉淀槽(5)内部连通。
5.根据权利要求2所述的循环生物膜法污水处理系统，其特征在于：所述电机座(13)内安装有可调速的变频电机，变频电机连接有变频电机驱动器，变频电机驱动器与外部控制器连接。
说明书
循环生物膜法污水处理系统
技术领域
本实用新型涉及污水处理技术领域，尤其涉及循环生物膜法污水处理系统。
背景技术
目前，生物膜法污水处理是使微生物附着在载体表面上，污水在流经载体表面过程中，通过有机营养物的吸附、氧向生物膜内部的扩散以及在膜中所发生的生物氧化等作用，对污染物进行分解。在生物膜反应器中，污染物、溶解氧及各种必须营养物首先要经过液相扩散到生物膜表面，进而到生物膜内部;只有扩散到生物膜表面或内部的污染物才能有机会被生物膜微生物所分解和转化，最终形成各种代谢产物。随着时间延长，生物膜沿水流方向分布及微生物组成及对有机物降解功能达到平衡和稳定的状态，生物膜成熟，形成有机物、细菌、原生动物、后生动物的复合生态系统。
在生物膜的最外层形成以好氧型微生物为主体的生物膜层，而在好氧层的深部由扩散作用制约了溶解氧的渗透往往形成厌氧区。在这里，由于厌氧菌的作用，硫化氢、氨和有机酸等物质容易积累。但是，如果体系供氧充分，厌氧层的厚度会被压缩至某一限度，形成的有机酸在异养菌的作用下转化为CO2和水，而氨及硫化氢在自养菌作用下被氧化成各种稳定盐类。随着厌氧代谢产物增多，固着力减弱，生物膜老化、脱落。
而生物膜法的载体通常利用生物转盘，生物转盘作为一种好氧处理废水的生物反应器，可以说是随着塑料的普及而出现的。反应器由水槽和一组圆盘构成，数十片、近百片塑料或玻璃钢圆盘用轴贯串，平放在一个断面呈半圆形的条形槽的槽面上。盘轴转动时，盘面交替与废水和空气接触。盘面为微生物生长形成的膜状物所覆盖，生物膜交替地与废水和空气充分接触，不断地取得污染物和氧气，净化废水。膜和盘面之间因转动而产生切应力，随着膜的厚度的增加而增大，到一定程度，膜从盘面脱落，随水流走。
现有的生物转盘组件直接暴露在外界环境，转盘上的生物膜由于长时间反应，易产生臭味，污染环境，且转盘不易拆卸更换。
实用新型内容
本实用新型的目的在于提供循环生物膜法污水处理系统，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
循环生物膜法污水处理系统，包括好氧处理池、厌氧处理池、过滤池，所述好氧处理池的出水口与厌氧处理池的进水口连接，过滤池的进水口与厌氧处理池的出水口连接，且过滤池的其中一个出水口与好氧处理池内部连接。
所述好氧处理池、厌氧处理池内均设有生物转盘处理模块，生物转盘处理模块包括水槽、及旋转设置在水槽上方的翻盖，水槽外侧设有驱动翻盖翻转驱动机构，旋转的所述水槽为矩形块状，且水槽的顶面下陷有纵截面为半圆形的流道，所述水槽壳体两端分别设有进液口和排液口，水槽的进液口与好氧处理池或厌氧处理池的进液口连通，水槽的出液口与好氧处理池或厌氧处理池的出液口连通。
所述翻盖的底面设有可升降的生物转盘组件，且生物转盘组件包括多组可拆卸的生物转盘，翻盖的外表面设有向生物转盘处理模块内增氧的增氧装置。
进一步的，所述生物转盘组件包括安装板、电机座、升降驱动机构，所述翻盖上对称设有两个条形孔，每个条形孔处插设有安装板，其中一块安装板上设有电机座，电机座内设有电机，电机驱动有若干根由联轴器连接的转轴，每根转轴上均设有多块生物转盘，两块所述安装板的外端连接有与翻盖顶面平行设置的顶板，顶板与翻盖顶面通过升降驱动机构连接。
进一步的，所述升降驱动机构为电动伸缩杆或油缸。
进一步的，每个所述水槽内的流道靠近排液口的一端均下陷有沉淀槽，且水槽的一侧设有排渣口，排渣口与沉淀槽内部连通。
进一步的，所述电机座内安装有可调速的变频电机，变频电机连接有变频电机驱动器，变频电机驱动器与外部控制器连接。
本实用新型的有益效果是：
本实用新型设计了厌氧处理池、好氧处理池及过滤池，过滤效果更好，且厌氧处理池、好氧处理池均设有污水经过的生物转盘处理模块，生物转盘处理模块可密封，能有效防止转盘上的生物膜臭味散发，并且避免蚊虫滋生，更加卫生健康，生物转盘在水槽上的相对高度便于调节，从而方便调节转盘在液面下和液面上的比例，使用更加方便。
