申请日2018.02.12
公开(公告)日2018.11.27
IPC分类号C02F9/04; C02F103/18
摘要
本实用新型公开了一种电厂脱硫废水协同利用系统，包括预处理系统、电除尘系统及干渣系统，所述预处理系统包括由中和箱、沉淀箱和絮凝箱依次连接组成的三联箱，所述絮凝箱出水口依次连接有澄清器和出水箱;还包括喷洒装置，所述喷洒装置包括浓盐水水箱、高压气罐及雾化喷头，所述浓盐水水箱的进水口与出水箱连接，浓盐水水箱进水口还连接有工业水源，浓盐水水箱的出水口连接有变频喷雾泵;所述雾化喷头为多组，一组雾化喷头设在电除尘器入口烟道处，一组雾化喷头设在干渣系统干渣输送线上方，雾化喷头的入口端通过管道与变频喷雾泵出水口及高压气罐连接，本实用新型的优点在于，无需对无机盐进行处理即可重新利用脱硫废水，降低污染物的排放。
权利要求书
1.一种电厂脱硫废水协同利用系统，包括预处理系统、电除尘系统及干渣系统，所述预处理系统包括三联箱，所述三联箱由中和箱、沉淀箱和絮凝箱依次连接组成，所述电除尘系统包括入口烟道，所述干渣系统包括干渣输送线，其特征在于，所述絮凝箱出水口依次连接有澄清器和出水箱;还包括喷洒装置，所述喷洒装置包括浓盐水水箱、高压气罐及雾化喷头，所述浓盐水水箱的进水口与出水箱连接，浓盐水水箱进水口还连接有工业水源，浓盐水水箱的出水口连接有变频喷雾泵;所述雾化喷头为多组，其中，一组雾化喷头设置在入口烟道处，一组雾化喷头设置在干渣输送线上方，每一雾化喷头的入口端分别通过管道与变频喷雾泵出水口及高压气罐连接。
2.根据权利要求1所述的一种电厂脱硫废水协同利用系统，其特征在于，还包括煤场与干灰库，所述煤场及干灰库均设有雾化喷头。
3.根据权利要求1或2所述的一种电厂脱硫废水协同利用系统，其特征在于，所述变频喷雾泵与雾化喷头间设有流量计。
4.根据权利要求3所述的一种电厂脱硫废水协同利用系统，其特征在于，所述变频喷雾泵为两个，且两个变频喷雾泵并联，两个变频喷雾泵与流量计间均设有阀门。
5.根据权利要求4所述的一种电厂脱硫废水协同利用系统，其特征在于，所述变频喷雾泵与流量计间设有滤网。
6.根据权利要求1所述的一种电厂脱硫废水协同利用系统，其特征在于，所述中和箱、沉淀箱、絮凝箱、澄清器及出水箱上方均设有加药箱。
7.根据权利要求1所述的一种电厂脱硫废水协同利用系统，其特征在于，所述澄清器还连接有排泥系统，所述排泥系统与中和箱连接，排泥系统连接有污泥脱水系统。
说明书
一种电厂脱硫废水协同利用系统
技术领域
本实用新型属于脱硫废水处理技术领域，具体涉及一种电厂脱硫废水协同利用系统。
背景技术
“石灰石/石灰-石膏法”是目前国内火电厂烟气脱硫工程中使用最为广泛的一种方法，系统排放一定量的废水，其内含有大量的悬浮物，如石膏颗粒、SiO2、Al和Fe的氢氧化物及硫酸盐、氯化物、钙镁离子以及微量重金属，其中很多物质为国家环保标准中要求严格控制的第一类污染物，因此脱硫废水不能直接排放。
大多数电厂采用传统的加药絮凝沉淀或采用蒸发器对脱硫废水进行处理，加药絮凝难以对废水中的无机盐进行去除，处理后的废水仍不能直接排放;而采用蒸发器进行蒸发处理，虽然能够去除无机盐，但在蒸发过程中蒸发器内形成硫酸钙垢，难以清洗导致蒸发设备无法运行。
实用新型内容
本实用新型所要解决的技术问题在于：现有的脱硫废水处理方法难以去除无机盐，或者去除无机盐过程中对设备造成损坏。
本实用新型采用以下技术方案解决上述技术问题：

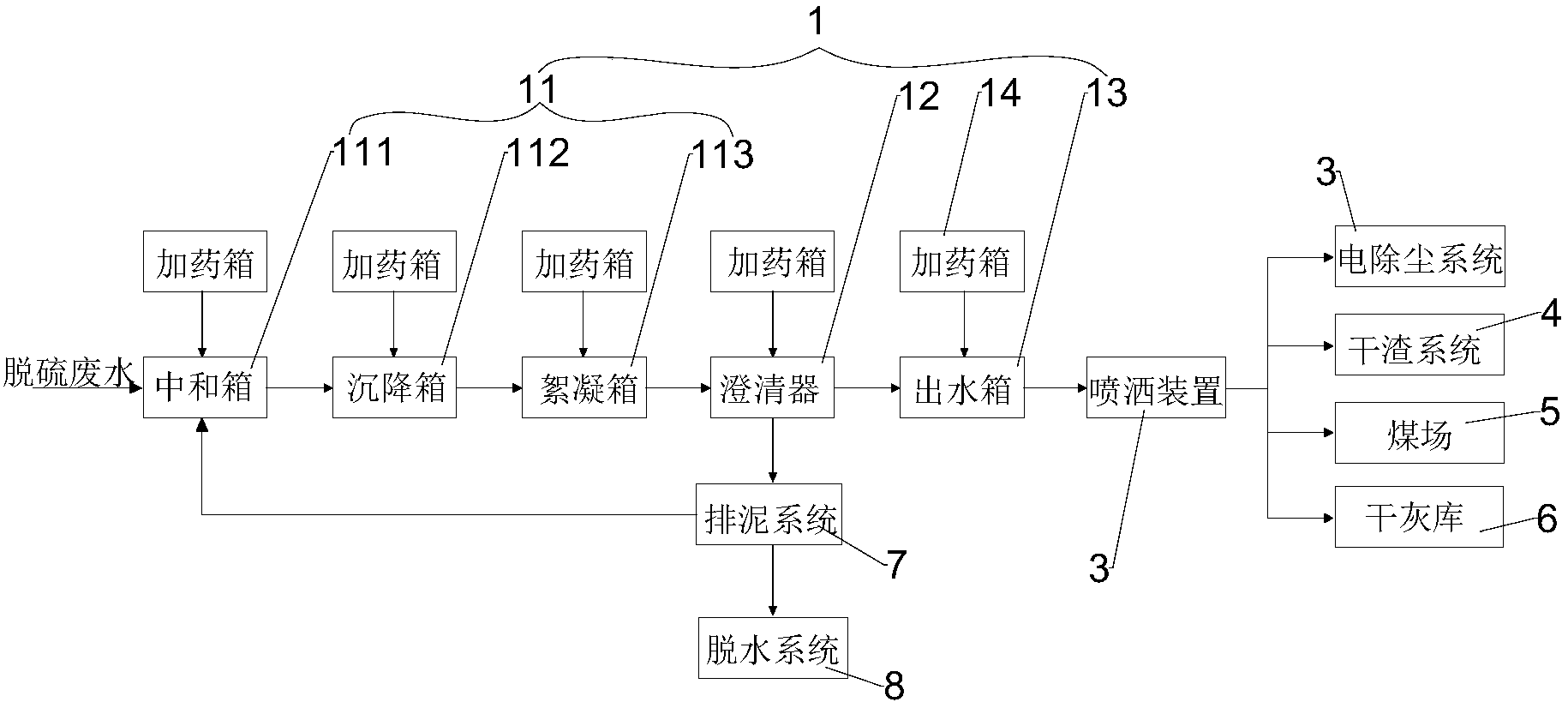

一种电厂脱硫废水协同利用系统，包括预处理系统、电除尘系统及干渣系统，所述预处理系统包括三联箱，所述三联箱由中和箱、沉淀箱和絮凝箱依次连接组成，所述电除尘系统包括入口烟道，所述干渣系统包括干渣输送线，所述絮凝箱出水口依次连接有澄清器和出水箱;还包括喷洒装置，所述喷洒装置包括浓盐水水箱、高压气罐及雾化喷头，所述浓盐水水箱的进水口与出水箱连接，浓盐水水箱进水口还连接有工业水源，浓盐水水箱的出水口连接有变频喷雾泵;所述雾化喷头为多组，其中，一组雾化喷头设置在电除尘器入口烟道处，一组雾化喷头设置在干渣输送线上方，每一雾化喷头的入口端分别通过管道与变频喷雾泵出水口及高压气罐连接。
优化地，本实用新型所述的一种电厂脱硫废水协同利用系统，还包括煤场与干灰库，所述煤场及干灰库均设有雾化喷头。
优化地，本实用新型所述的一种电厂脱硫废水协同利用系统，所述变频喷雾泵与雾化喷头间设有流量计。
优化地，本实用新型所述的一种电厂脱硫废水协同利用系统，所述变频喷雾泵为两个，且两个变频喷雾泵并联，两个变频喷雾泵与流量计间均设有阀门。
优化地，本实用新型所述的一种电厂脱硫废水协同利用系统，所述变频喷雾泵与流量计间设有滤网。
优化地，本实用新型所述的一种电厂脱硫废水协同利用系统，所述中和箱、沉淀箱、絮凝箱、澄清器及出水箱上方均设有加药箱。
优化地，本实用新型所述的一种电厂脱硫废水协同利用系统，所述澄清器还连接有排泥系统，所述排泥系统与中和箱连接，排泥系统连接有污泥脱水系统
本实用新型技术有益效果：
本实用新型技术方案通过喷洒装置将脱硫废水引入电除尘器入口烟道、干渣系统、煤场及干灰库进行再利用，无需专门去除无机盐，实现脱硫废水零排放，同时降低了除尘系统的低比电阻，提高除尘效率;以及减少干渣系统漏风情况，提高锅炉效率。
