申请日2018.03.30
公开(公告)日2018.10.16
IPC分类号C02F9/14
摘要
本发明提供一种节能环保便于安装的多功能综合性废水处理设备，包括处理箱，隔板，输送管，水泵，生物接触氧化反应器，斜板，进水头，出水头，初步隔离箱结构，采样板结构，进药斗结构和聚集淤箱结构，所述的隔板分别焊接在处理箱的内部;所述的输送管焊接在隔板与隔板之间，并在外壁上安装有水泵;所述的生物接触氧化反应器和斜板分别安装在处理箱内部的中右侧和中左侧。本发明的有益效果为：通过初步隔离箱结构的设置，有利于在输送污水时，可以避免污水中玻璃碎片等类似杂物进入到该综合性废水处理设备的内部，通过采样板结构的设置，有利于在完成处理后，可以方便的进行采用检测，同时也可以确定污水处理是否达到排放的标准。
权利要求书

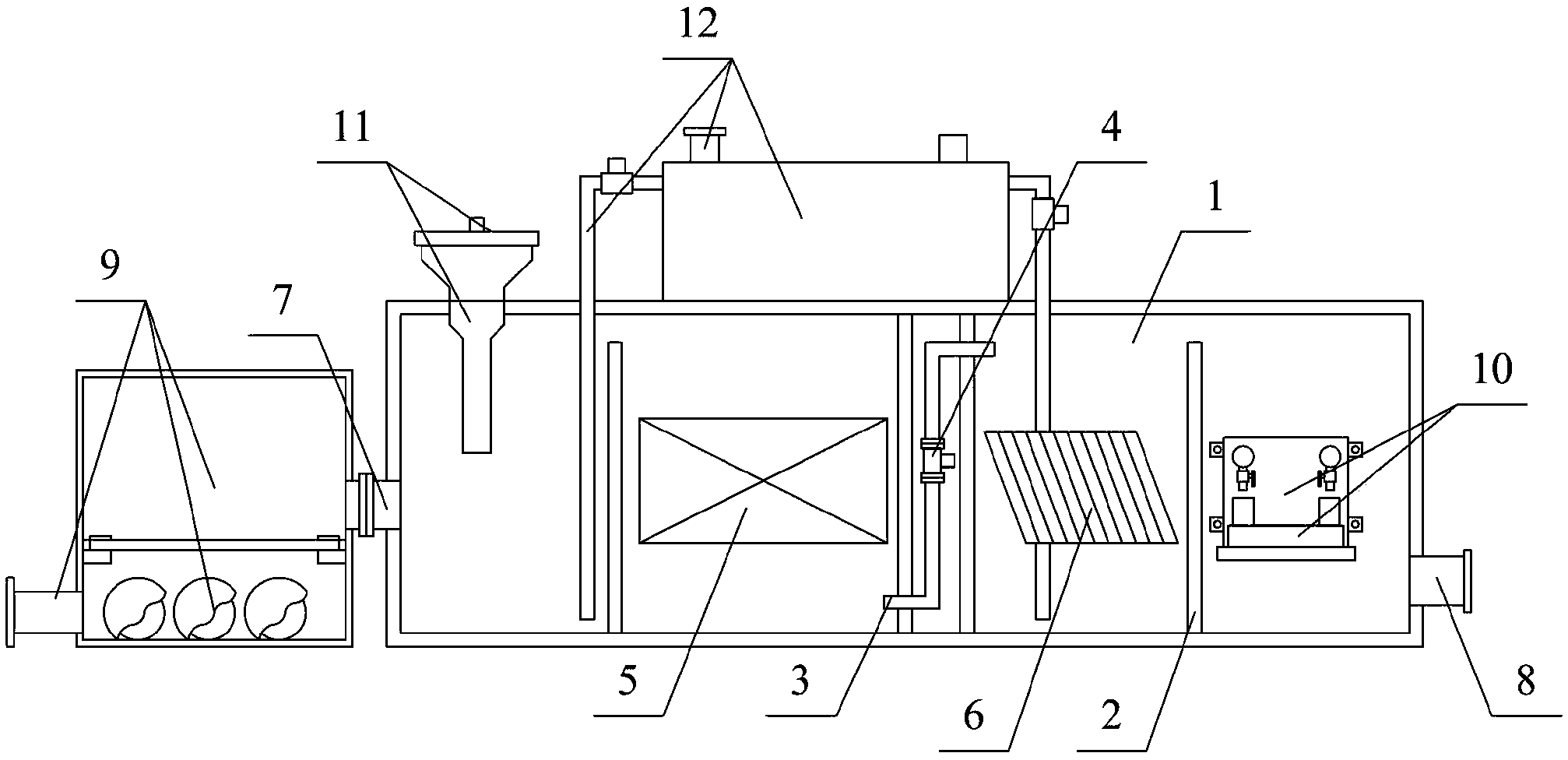

1.一种节能环保便于安装的多功能综合性废水处理设备，其特征在于，该节能环保便于安装的多功能综合性废水处理设备，包括处理箱(1)，隔板(2)，输送管(3)，水泵(4)，生物接触氧化反应器(5)，斜板(6)，进水头(7)，出水头(8)，初步隔离箱结构(9)，采样板结构(10)，进药斗结构(11)和聚集淤箱结构(12)，所述的隔板(2)分别焊接在处理箱(1)的内部;所述的输送管(3)焊接在隔板(2)与隔板(2)之间，并在外壁上安装有水泵(4);所述的生物接触氧化反应器(5)和斜板(6)分别安装在处理箱(1)内部的中右侧和中左侧;所述的进水头(7)和出水头(8)分别焊接在处理箱(1)的左右两端;所述的初步隔离箱结构(9)与进水头(7)法兰连接;所述的采样板结构(10)螺栓安装在处理箱(1)正表面的右侧;所述的进药斗结构(11)焊接在处理箱(1)的左上部;所述的聚集淤箱结构(12)焊接在处理箱(1)上表面的纵向中间部位;所述的初步隔离箱结构(9)包括箱体(91)，第一连接头(92)，安装块(93)，密封边(94)，隔离网(95)，出杂头(96)，密封盖(97)和第二连接头(98)，所述的第一连接头(92)和第二连接头(98)分别焊接在箱体(91)的左右两端;所述的安装块(93)分别焊接在箱体(91)内壁下部的左右两侧，并与隔离网(95)进行螺栓连接;所述的密封边(94)固定在隔离网(95)的外壁上;所述的出杂头(96)分别焊接在箱体(91)正表面的下部，并与密封盖(97)螺纹连接;所述的采样板结构(10)包括板体(101)，安装片(102)，底座(103)，采样管(104)，连接管(105)，手动阀门(106)，防护边(107)和收集桶(108)，所述的安装片(102)分别焊接在板体(101)外壁的四周;所述的底座(103)焊接在板体(101)正表面的下部，并在上表面上焊接有防护边(107);所述的采样管(104)分别焊接在板体(101)正表面上部的左右两侧，并在下端焊接有连接管(105);所述的手动阀门(106)安装在连接管(105)的外壁上;所述的收集桶(108)放置在底座(103)上部的左右两侧。
2.如权利要求1所述的节能环保便于安装的多功能综合性废水处理设备，其特征在于，所述的进药斗结构(11)包括斗体(111)，输药管(112)，连接盘(113)，防护盖(114)，竖立柱(115)，第一通孔(116)，第二通孔(117)和正对盘(118)，所述的输药管(112)焊接在斗体(111)的下端;所述的连接盘(113)焊接在斗体(111)内部的上方;所述的防护盖(114)放置在斗体(111)的上部;所述的第一通孔(116)和第二通孔(117)分别开设在连接盘(113)和正对盘(118)的内部;所述的正对盘(118)通过竖立柱(115)与连接盘(113)连接。
3.如权利要求1所述的节能环保便于安装的多功能综合性废水 处理设备，其特征在于，所述的聚集淤箱结构(12)包括聚集淤泥箱(121)，第一吸淤管(122)，第一加压泵(123)，第二吸淤管(124)，第二加压泵(125)，输药头(126)和排淤头(127)，所述的第一吸淤管(122)和第二吸淤管(124)分别焊接在聚集淤泥箱(121)的左右两端，并在外壁上分别安装有第一加压泵(123)和第二加压泵(125);所述的输药头(126)和排淤头(127)焊接在聚集淤泥箱(121)的上端。
4.如权利要求1所述的节能环保便于安装的多功能综合性废水处理设备，其特征在于，所述的隔离网(95)采用孔径为一毫米至三毫米的不锈钢网，所述的隔离网(95)外壁通过密封边(94)与箱体(91)的内壁紧密接触。
5.如权利要求1所述的节能环保便于安装的多功能综合性废水处理设备，其特征在于，所述的出杂头(96)分别与箱体(91)的下部连通，同时通过密封盖(97)密封住，所述的出杂头(96)设置有多个。
6.如权利要求1所述的节能环保便于安装的多功能综合性废水处理设备，其特征在于，所述的采样管(104)后部穿过板体(101)与处理箱(1)连通，正表面的下部与连接管(105)连通，所述的采样管(104)具体采用L型不锈钢管。
7.如权利要求1所述的节能环保便于安装的多功能综合性废水处理设备，其特征在于，所述的板体(101)通过安装片(102)与处理箱(1)的正表面连接，所述的板体(101)后壁上胶接有一厘米至三厘米的橡胶垫。
8.如权利要求2所述的节能环保便于安装的多功能综合性废水处理设备，其特征在于，所述的第一通孔(116)设置有多个，所述的第一通孔(116)分别开设在连接盘(113)内，所述的第一通孔(116)孔径从左到右依次小二毫米至三毫米。
9.如权利要求2所述的节能环保便于安装的多功能综合性废水处理设备，其特征在于，所述的输药管(112)焊接在处理箱(1)的左上部，并使下部插入在处理箱(1)的内部，所述的输药管(112)与斗体(111)焊接。
10.如权利要求1所述的节能环保便于安装的多功能综合性废水处理设备，其特征在于，所述的聚集淤泥箱(121)左右两端的第一吸淤管(122)和第二吸淤管(124)分别插入到处理箱(1)内部的中左侧和中右侧，所述的第一吸淤管(122)和第二吸淤管(124)下表面与处理箱(1)内壁下部之间的间距为二毫米至四毫米。
说明书
一种节能环保便于安装的多功能综合性废水处理设备
技术领域
本发明属于环保设备技术领域，尤其涉及一种节能环保便于安装的多功能综合性废水处理设备。
背景技术
目前，污水来源及成分复杂，危害性大，在城市中来源主要是医院的诊疗室、化验室、病房、洗衣房、X片照相室和手术室等排放的污水。污水中含有大量的病原细菌、病毒和化学药剂，具有空间污染、急性传染和潜伏性传染的特征。如果含有病原微生物的医院污水，不经过消毒处理排放进入城市下水管道或环境水体，往往会造成水体的污染，引发各种疾病及传染病，严重危害人们的身体健康，工业废水也是环境污染的一个重要来源。现有技术为中国专利公开号为201520627179.3的一种综合性废水处理设备所采用的技术方案是：包括废水处理室、反应室、水解酸化室和消毒池，所述废水处理室的顶部通过吸水器将医疗废水引入到废水处理室内，所述废水处理室和反应室之间设有第一连接管道，所述反应室和水解酸化室之间设有第二连接管道，所述水解酸化室和消毒池之间设有第三连接管道，所述第二连接管道一端与反应室的上端相连，另一端与水解酸化室的下端相连。
但是，现有的综合性废水处理设备还存在着不方便处理该装置内部的杂物、不方便处理该装置内部过滤后的淤泥和不方便进行采集的问题。
因此，发明一种节能环保便于安装的多功能综合性废水处理设备显得非常必要。
发明内容
为了解决上述技术问题，本发明提供一种节能环保便于安装的多功能综合性废水处理设备，以解决现有的综合性废水处理设备不方便处理该装置内部的杂物、不方便处理该装置内部过滤后的淤泥和不方便进行采集的问题。一种节能环保便于安装的多功能综合性废水处理设备，包括处理箱，隔板，输送管，水泵，生物接触氧化反应器，斜板，进水头，出水头，初步隔离箱结构，采样板结构，进药斗结构和聚集淤箱结构，所述的隔板分别焊接在处理箱的内部;所述的输送管焊接在隔板与隔板之间，并在外壁上安装有水泵;所述的生物接触氧化反应器和斜板分别安装在处理箱内部的中右侧和中左侧;所述的进水头和出水头分别焊接在处理箱的左右两端;所述的初步隔离箱结构与进水头法兰连接;所述的采样板结构螺栓安装在处理箱正表面的右侧;所述的进药斗结构焊接在处理箱的左上部;所述的聚集淤箱结构焊接在处理箱上表面的纵向中间部位;所述的初步隔离箱结构包括箱体，第一连接头，安装块，密封边，隔离网，出杂头，密封盖和第二连接头，所述的第一连接头和第二连接头分别焊接在箱体的左右两端;所述的安装块分别焊接在箱体内壁下部的左右两侧，并与隔离网进行螺栓连接;所述的密封边固定在隔离网的外壁上;所述的出杂头分别焊接在箱体正表面的下部，并与密封盖螺纹连接。
优选的，所述的采样板结构包括板体，安装片，底座，采样管，连接管，手动阀门，防护边和收集桶，所述的安装片分别焊接在板体外壁的四周;所述的底座焊接在板体正表面的下部，并在上表面上焊接有防护边;所述的采样管分别焊接在板体正表面上部的左右两侧，并在下端焊接有连接管;所述的手动阀门安装在连接管的外壁上;所述的收集桶放置在底座上部的左右两侧。
优选的，所述的进药斗结构包括斗体，输药管，连接盘，防护盖，竖立柱，第一通孔，第二通孔和正对盘，所述的输药管焊接在斗体的下端;所述的连接盘焊接在斗体内部的上方;所述的防护盖放置在斗体的上部;所述的第一通孔和第二通孔分别开设在连接盘和正对盘的内部;所述的正对盘通过竖立柱与连接盘连接。
优选的，所述的聚集淤箱结构包括聚集淤泥箱，第一吸淤管，第一加压泵，第二吸淤管，第二加压泵，输药头和排淤头，所述的第一吸淤管和第二吸淤管分别焊接在聚集淤泥箱的左右两端，并在外壁上分别安装有第一加压泵和第二加压泵;所述的输药头和排淤头焊接在聚集淤泥箱的上端。
优选的，所述的隔离网采用孔径为一毫米至三毫米的不锈钢网，所述的隔离网外壁通过密封边与箱体的内壁紧密接触。
优选的，所述的出杂头分别与箱体的下部连通，同时通过密封盖密封住，所述的出杂头设置有多个。
优选的，所述的采样管后部穿过板体与处理箱连通，正表面的下部与连接管连通，所述的采样管具体采用L型不锈钢管。
所述的板体通过安装片与处理箱的正表面连接，所述的板体后壁上胶接有一厘米至三厘米的橡胶垫。
优选的，所述的第一通孔设置有多个，所述的第一通孔分别开设在连接盘内，所述的第一通孔孔径从左到右依次小二毫米至三毫米。
优选的，所述的输药管焊接在处理箱的左上部，并使下部插入在处理箱的内部，所述的输药管与斗体焊接。
优选的，所述的聚集淤泥箱左右两端的第一吸淤管和第二吸淤管分别插入到处理箱内部的中左侧和中右侧，所述的第一吸淤管和第二吸淤管下表面与处理箱内壁下部之间的间距为二毫米至四毫米。
与现有技术相比，本发明的有益效果为：
1.本发明中，所述的隔离网采用孔径为一毫米至三毫米的不锈钢网，所述的隔离网外壁通过密封边与箱体的内壁紧密接触，有利于在输送污水时，可以避免污水中玻璃碎片等类似杂物进入到该综合性废水处理设备的内部。
2.本发明中，所述的出杂头分别与箱体的下部连通，同时通过密封盖密封住，所述的出杂头设置有多个，有利于方便的将该初步隔离箱结构内部分离后的杂物排放到外界或者输送到指定的处理装置内。
3.本发明中，所述的采样管后部穿过板体与处理箱连通，正表面的下部与连接管连通，所述的采样管具体采用L型不锈钢管，有利于在完成处理后，可以方便的进行采用检测，同时也可以确定污水处理是否达到排放的标准。
4.本发明中，所述的板体通过安装片与处理箱的正表面连接，所述的板体后壁上胶接有一厘米至三厘米的橡胶垫，有利于方便的安装该采样板结构，同时也方便的密封住该采样板结构。
5.本发明中，所述的第一通孔设置有多个，所述的第一通孔分别开设在连接盘内，所述的第一通孔孔径从左到右依次小二毫米至三毫米，有利于在输送药物时，可以方便的控制药物输送的速度，同时也方便的使用该进药斗结构。
6.本发明中，所述的输药管焊接在处理箱的左上部，并使下部插入在处理箱的内部，所述的输药管与斗体焊接，有利于方便的安装并使用该进药斗结构。
7.本发明中，所述的聚集淤泥箱左右两端的第一吸淤管和第二吸淤管分别插入到处理箱内部的中左侧和中右侧，所述的第一吸淤管和第二吸淤管下表面与处理箱内壁下部之间的间距为二毫米至四毫米，有利于在完成沉淀后，可以方便的收集沉淀下来的淤泥等杂物，进一步有利于再次输送污水时，使污水变的更加浑浊的问题。
