申请日2018.01.30
公开(公告)日2018.09.25
IPC分类号C02F1/00; C02F103/30
摘要
本实用新型公开了一种污水处理用不锈钢提篮式格栅，包括框式格栅、钢架、扭力弹簧、小挂钩、第一提手、第二提手、支撑杆、滑块、压缩弹簧、限位柱、卡板、小扭力弹簧、挂钩和钢丝，框式格栅顶部四角均设置有钢架，钢架底端通过扭力弹簧与框式格栅转动连接，框式格栅顶部的正上方对称设置有第一提手和第二提手，框式格栅顶部一端的两个钢架均与第一提手固定连接，框式格栅顶部另一端的两个钢架均与第二提手固定连接，第一提手一侧开设有滑槽，该提篮式格栅，框式格栅的网口呈矩形状，容易分离体型较大的杂质，钢架与框式格栅筒扭力弹簧转动连接，在提篮式格栅需要清洗时，可以人工把钢架收缩到框式格栅内部，减少占用地方。
权利要求书

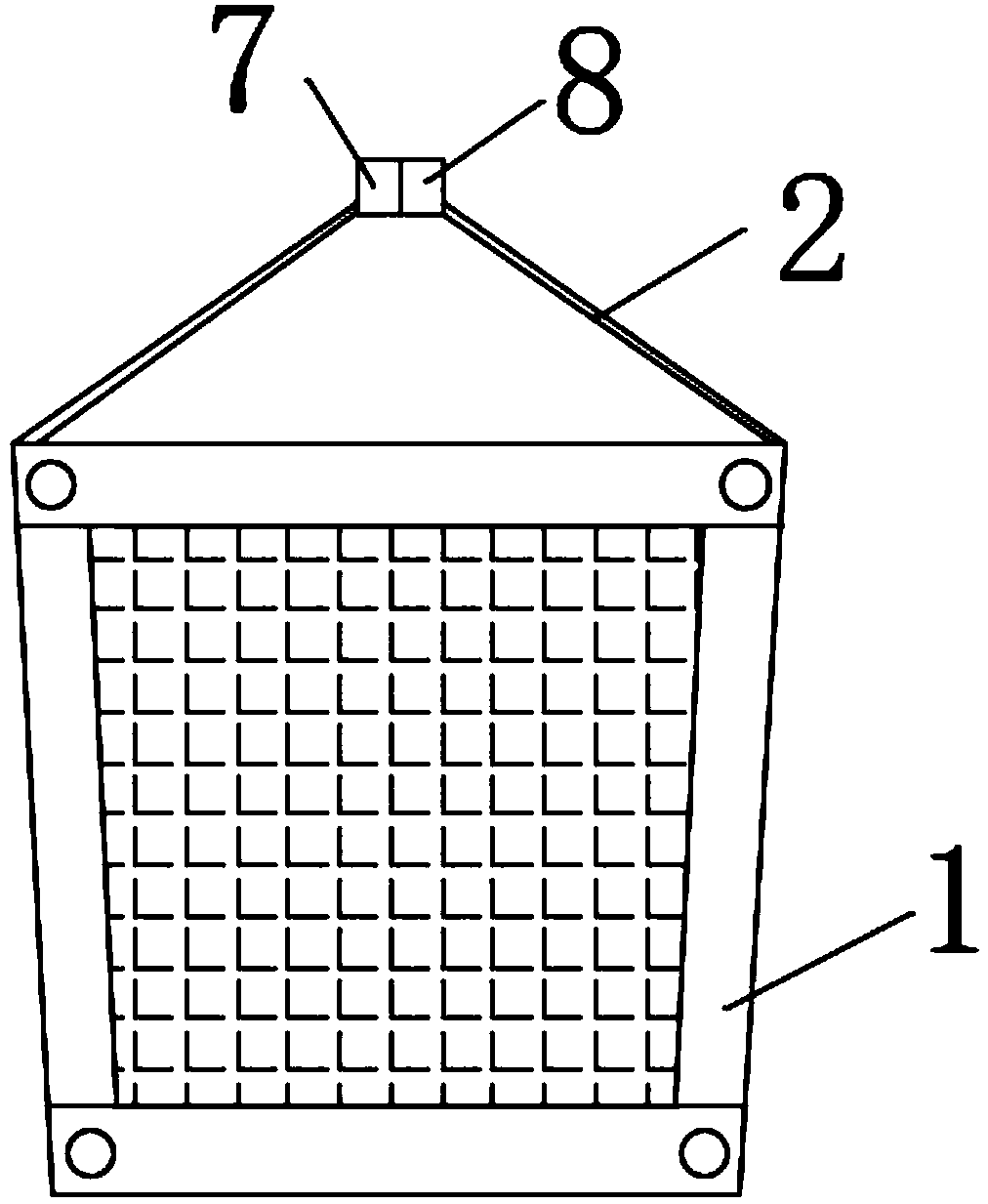

1.一种污水处理用不锈钢提篮式格栅，包括框式格栅(1)、钢架(2)、扭力弹簧(3)、小挂钩(5)、第一提手(7)、第二提手(8)、支撑杆(9)、滑块(10)、压缩弹簧(11)、限位柱(12)、卡板(13)、小扭力弹簧(14)、挂钩(15)和钢丝(16)，其特征在于：所述框式格栅(1)顶部四角均设置有钢架(2)，所述钢架(2)底端通过扭力弹簧(3)与框式格栅(1)转动连接，所述框式格栅(1)顶部的正上方对称设置有第一提手(7)和第二提手(8)，所述框式格栅(1)顶部一端的两个钢架(2)均与第一提手(7)固定连接，所述框式格栅(1)顶部另一端的两个钢架(2)均与第二提手(8)固定连接，所述第一提手(7)一侧开设有滑槽(17)，所述滑槽(17)内部设置有压缩弹簧(11)和滑块(10)，且滑块(10)与滑槽(17)滑动连接，所述压缩弹簧(11)一端与滑槽(17)一侧壁固定连接，所述压缩弹簧(11)另一端与滑块(10)固定连接，所述滑块(10)靠近压缩弹簧(11)一侧对称固定有支撑杆(9)，所述第一提手(7)一侧固定有限位柱(12)，所述支撑杆(9)穿过第一提手(7)一侧壁设置在限位柱(12)内部，所述限位柱(12)设置在第二提手(8)内部，所述支撑杆(9)远离压缩弹簧(11)一端固定有小挂钩(5)，所述限位柱(12)外侧对称开设有凹槽(18)，所述凹槽(18)内部设置有小扭力弹簧(14)和卡板(13)，所述卡板(13)的一端通过小扭力弹簧(14)与限位柱(12)转动连接，所述卡板(13)靠近支撑杆(9)一侧固定有挂钩(15)，所述凹槽(18)底部开设有小孔，且小孔内部设置有钢丝(16)所述小挂钩(5)通过钢丝(16)与挂钩(15)连接。
2.根据权利要求1所述的一种污水处理用不锈钢提篮式格栅，其特征在于：所述框式格栅(1)的网口为矩形状。
3.根据权利要求1所述的一种污水处理用不锈钢提篮式格栅，其特征在于：所述第二提手(8)外侧包裹有橡胶垫(4)。
4.根据权利要求1所述的一种污水处理用不锈钢提篮式格栅，其特征在于：所述滑块(10)表面固定有防滑颗粒。
5.根据权利要求1所述的一种污水处理用不锈钢提篮式格栅，其特征在于：所述滑块(10)靠近第二提手(8)一侧固定有圆柱(6)。
说明书
一种污水处理用不锈钢提篮式格栅
技术领域
本实用新型涉及提篮式格栅技术领域，具体为一种污水处理用不锈钢提篮式格栅。
背景技术
细小纤维、毛发等柔性悬浮物在纺织、印染等工业废水中含量丰富，如若不能有效截留去除，对污水后续处理设备(提污泵、冷却塔等)的安全、高效运行影响较大。现有格栅机中，传统格栅机主要针对较大的悬浮固体物质，对细小纤维拦截效果较差。
新型自动格栅机由于体型大、造价高通常只在终端安装一道设备，虽过滤精度设计较高，但纤维易堵塞、清除难度大的问题严重影响其高效使用。为此，我们提出一种污水处理用不锈钢提篮式格栅。
实用新型内容
本实用新型的目的在于提供一种污水处理用不锈钢提篮式格栅，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水处理用不锈钢提篮式格栅，包括框式格栅、钢架、扭力弹簧、小挂钩、第一提手、第二提手、支撑杆、滑块、压缩弹簧、限位柱、卡板、小扭力弹簧、挂钩和钢丝，所述框式格栅顶部四角均设置有钢架，所述钢架底端通过扭力弹簧与框式格栅转动连接，所述框式格栅顶部的正上方对称设置有第一提手和第二提手，所述框式格栅顶部一端的两个钢架均与第一提手固定连接，所述框式格栅顶部另一端的两个钢架均与第二提手固定连接，所述第一提手一侧开设有滑槽，所述滑槽内部设置有压缩弹簧和滑块，且滑块与滑槽滑动连接，所述压缩弹簧一端与滑槽一侧壁固定连接，所述压缩弹簧另一端与滑块固定连接，所述滑块靠近压缩弹簧一侧对称固定有支撑杆，所述第一提手一侧固定有限位柱，所述支撑杆穿过第一提手一侧壁设置在限位柱内部，所述限位柱设置在第二提手内部，所述支撑杆远离压缩弹簧一端固定有小挂钩，所述限位柱外侧对称开设有凹槽，所述凹槽内部设置有小扭力弹簧和卡板，所述卡板的一端通过小扭力弹簧与限位柱转动连接，所述卡板靠近支撑杆一侧固定有挂钩，所述凹槽底部开设有小孔，且小孔内部设置有钢丝所述小挂钩通过钢丝与挂钩连接。
优选的，所述框式格栅的网口为矩形状。
优选的，所述第二提手外侧包裹有橡胶垫。
优选的，所述滑块表面固定有防滑颗粒。
优选的，所述滑块靠近第二提手一侧固定有圆柱。
与现有技术相比，本实用新型的有益效果是：该提篮式格栅，框式格栅的网口呈矩形状，容易分离体型较大的杂质，钢架与框式格栅筒扭力弹簧转动连接，在提篮式格栅需要清洗时，可以人工把钢架收缩到框式格栅内部，减少占用地方，第一提手和第二提手有限位柱进行限位，卡板通过扭力弹簧弹开会跟第二提手卡死，这样会增加第一提手和第二提手之间的紧密程度，人在手提的同时不用担心框式格栅的脱落，此提篮式格栅结构简单，造价便宜，实用性较高，物理方式分离污水中杂质，不会对水资源造成二次伤害，且方便拆卸清洗。
