申请日2018.01.30
公开(公告)日2018.09.25
IPC分类号C02F9/14
摘要
本实用新型公开了一种结合电Fenton技术与人工湿地的有机废水处理系统，包括进水管、电解池、布水系统、箱体、湿地植物、填充基质、承托层，箱体环绕在电解池周围，电解池包括阴阳极板、曝气装置，阴阳极板分别与直流电源正负极相连，阴极采用气体扩散电极，阳极采用钛基涂层电极表面担载金属铁，曝气装置设置于阴极板左侧，填充基质、湿地植物放置在箱体内，填充基质自上而下依次为无烟煤层和砂砾层，承托层设置于填充基质底部。本实用新型利用电Fenton技术、填充基质和湿地植物吸收的协同作用，有效去除废水中的有机污染物，同时，利用人工湿地系统中填充基质、植物根茎及微生物联合作用，吸附过滤电Fenton中产生的少量铁污泥，具有成本低、操作方便等优点。
权利要求书

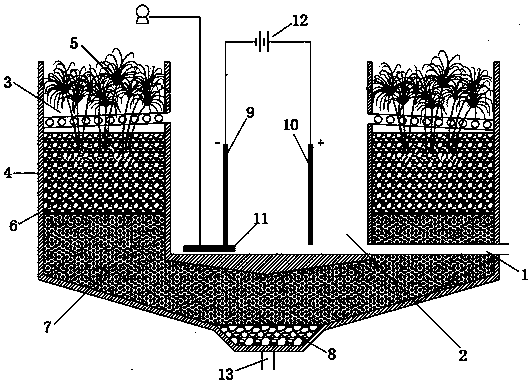

1.结合电Fenton技术与人工湿地的有机废水处理系统，其特征在于：包括进水管(1)、出水管(13)、布水系统、人工湿地系统和电解系统，进水管(1)连接电解系统，人工湿地系统设置于电解系统外围，布水系统连接人工湿地系统和电解系统，出水管(13)设置于人工湿地系统底部。
2.如权利要求1所述的结合电Fenton技术与人工湿地的有机废水处理系统，其特征在于：所述电解系统包括电解池(2)，电解池(2)连接进水管(1)，电解池(2)内设置有电解装置。
3.如权利要求2所述的结合电Fenton技术与人工湿地的有机废水处理系统，其特征在于：所述电解装置包括阴极板(9)、阳极板(10)、直流电源(12)以及曝气装置(11)，阴极板(9)与直流电源(12)的负极连接，阳极板(10)与直流电源(12)的正极连接，曝气装置(11)设置在阴极板(9)附近。
4.如权利要求3所述的结合电Fenton技术与人工湿地的有机废水处理系统，其特征在于：所述曝气装置(11)为微孔曝气器。
5.如权利要求2所述的结合电Fenton技术与人工湿地的有机废水处理系统，其特征在于：所述人工湿地系统包括箱体(4)、湿地植物(5)、填充基质以及承托层(8)，湿地植物(5)种植在填充基质上，填充基质和承托层(8)从上至下依次设置于箱体内，承托层(8)设置在箱体(4)的底部，箱体(4)底部连接出水管(13)，承托层(8)位于出水管(13)上方。
6.如权利要求5所述的结合电Fenton技术与人工湿地的有机废水处理系统，其特征在于：所述箱体(4)上部呈圆环状包围电解池(2)，箱体(4)下部呈倒置的圆锥状。
7.如权利要求5所述的结合电Fenton技术与人工湿地的有机废水处理系统，其特征在于：所述填充基质分为两层，第一层基质(6)为无烟煤，无烟煤的粒径为0.7-0.9mm，第二层基质(7)为砂砾，砂砾粒径为0.2-0.4mm，第一层基质(6)和第二层基质(7)从上至下依次设置。
8.如权利要求5所述的结合电Fenton技术与人工湿地的有机废水处理系统，其特征在于：所述承托层(8)为铺满的砾石。
9.如权利要求5所述的结合电Fenton技术与人工湿地的有机废水处理系统，其特征在于：所述布水系统包括若干个布水器(3)，每个布水器(3)以电解池为中心呈等角度分布在第一填充基质上方，每个布水器(3)都与电解池连接，每个布水器(3)呈5度-8度向下倾斜设置。
10.如权利要求1-9任一所述的结合电Fenton技术与人工湿地的有机废水处理系统，其特征在于：所述进水管(1)连接蠕动泵。
说明书
结合电Fenton技术与人工湿地的有机废水处理系统
技术领域
本实用新型涉及水处理高级氧化技术和生态修复技术，属于环保技术领域，具体涉及一种结合电Fenton技术与人工湿地的有机废水处理系统。
背景技术
Fenton技术是H.J.H Fenton在1894发现的高效降解有机物的氧化反应，它的原理是利用Fe2+与H2O2反应生成强氧化性物质羟基自由基，羟基自由基可有效降解污水中有机污染物，Fenton技术具有反应速度快，二次污染小、反应条件相对温和、无需采用高温高压等特殊条件即可实现等优势，但同时也具有投加药量大，有机物矿化率低，利用率不高等问题，因此出现了类Fenton技术(电Fenton技术和光Fenton技术)。电Fenton技术利用电化学法产生的H2O2和Fe2+作为Fenton试剂的持续来源，具有无需添加H2O2反应条件温和、导致有机物降解因素较多等优点，常用于工业、有机废水的预处理或深度处理。
人工湿地兴起于20世纪70年代，是综合的生态系统，成本低、易于维护，具有较高的环境效益、经济效益及社会效益，较多的被用于污水处理、生态修复等方面。有机废水一般是指由造纸、皮革及食品等行业排出的废水。这些废水中含有大量的碳水化合物、脂肪、蛋白、纤维素等有机物，如果直接排放，会造成严重污染。有机废水具有有机物浓度高、成分复杂、色度高等特点。
目前国内处理有机废水的方法有吸附法、萃取法、高级氧化法及超声降解法等，Fenton技术就是高级氧化法的一种，但由于有机废水成分复杂，稳定性高，处理较为困难，许多方法都具有成本高、操作不方便等缺点。电Fenton技术在处理有机废水过程中可能会出现铁污泥，且随着反应时间增加电解效率及处理率可能会降低，将电Fenton技术与人工湿地结合可有效解决上述问题。
实用新型内容
本实用新型的目的在于克服现有技术中的不足，提供一种结合电Fenton技术与人工湿地的有机废水处理系统。
为解决现有技术问题，本实用新型公开了一种结合电Fenton技术与人工湿地的有机废水处理系统，包括进水管、出水管、布水系统、人工湿地系统和电解系统，进水管连接电解系统，人工湿地系统设置于电解系统外围，布水系统连接人工湿地系统和电解系统，出水管设置于人工湿地系统底部。
进一步地，所述电解系统包括电解池，电解池连接进水管，电解池内设置有电解装置。
进一步地，所述电解装置包括阴极板、阳极板、直流电源以及曝气装置，阴极板与直流电源的负极连接，阳极板与直流电源的正极连接，曝气装置设置在阴极板附近。
进一步地，所述曝气装置为微孔曝气器。
进一步地，所述人工湿地系统包括箱体、湿地植物、填充基质以及承托层，湿地植物种植在填充基质上，填充基质和承托层从上至下依次设置于箱体内，承托层设置在箱体的底部，箱体底部连接出水管，承托层位于出水管上方。
进一步地，所述箱体上部呈圆环状包围电解池，箱体下部呈倒置的圆锥状。
进一步地，所述填充基质分为两层，第一层基质为无烟煤，无烟煤的粒径为0.7-0.9mm，第二层基质为砂砾，砂砾粒径为0.2-0.4mm，第一层基质和第二层基质从上至下依次设置。
进一步地，所述承托层为铺满的砾石。
进一步地，所述布水系统包括若干个布水器，每个布水器以电解池为中心呈等角度分布在第一填充基质上方，每个布水器都与电解池连接，每个布水器呈5度-8度向下倾斜设置。
进一步地，所述进水管连接蠕动泵。
本实用新型具有的有益效果：所述电解系统模拟电Fenton反应，电解产生的Fe2+和H2O2反应可生成羟基自由基，羟基自由基对废水中的有机污染物有很好的降解作用，且不会产生其他有毒有害物质;所述湿地系统由布水系统、植物、填充基质和承托层组成，布水系统保证经电解系统处理后的废水均匀连续的流入填充基质表面，废水在植物根茎、填充基质及微生物的协同作用后由承托层底部出水管收集排出，同时废水得到净化;所述电解池模拟电Fenton技术，在实际运作中，可能会产生少量铁污泥对废水造成二次污染，后续人工湿地系统可利用其填充基质、植物根茎及微生物联合作用，吸附过滤产生的铁污泥，提高废水去除效率。
