申请日2018.01.30
公开(公告)日2018.09.25
IPC分类号F16L3/10; F16L3/16; C02F3/02; C02F7/00
摘要
本实用新型公开了一种雨污水处理池用曝气管支架座，包括底座、滑座、滑槽、定位槽、定位孔、销钉、锁定架、滑轨、升降筒、升降杆、支架、锁定螺栓、弹簧、销钉槽和挡板，所述底座两端对称开设四个定位孔，所述底座上表面对称开设两条滑槽，所述滑座下表面开设有与滑槽配合的滑轨，且滑座通过滑槽和滑轨与底座滑动连接，所述滑座表面开设有销钉槽，所述销钉槽内部放置有销钉，且销钉外侧固定有挡板，所述销钉槽内壁与弹簧一端固定连接，且弹簧另一端与挡板固定连接，所述底座表面等距开设有五个与销钉配合的定位槽，此支撑架实现了支承座可随意前后调整位置，方便使用，通过升降筒与升降杆的啮合连接，实现支撑架的升降，便于调整曝气管的高度。
权利要求书

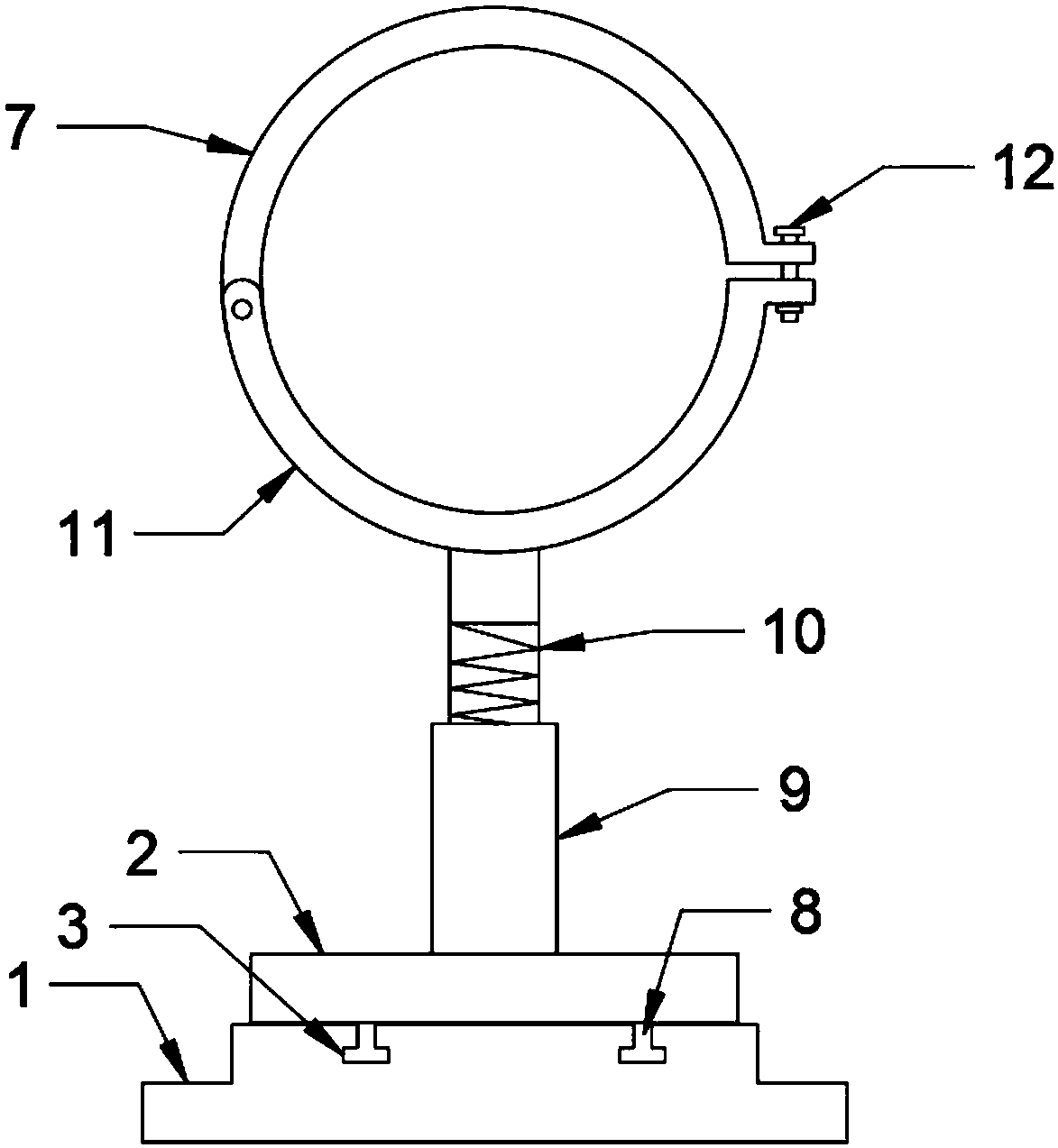

1.一种雨污水处理池用曝气管支架座，包括底座(1)、滑座(2)、滑槽(3)、定位槽(4)、定位孔(5)、销钉(6)、锁定架(7)、滑轨(8)、升降筒(9)、升降杆(10)、支架(11)、锁定螺栓(12)、弹簧(13)、销钉槽(14)和挡板(15)，其特征在于：所述底座(1)两端对称开设四个定位孔(5)，所述底座(1)上表面对称开设两条滑槽(3)，所述滑座(2)下表面开设有与滑槽(3)配合的滑轨(8)，且滑座(2)通过滑槽(3)和滑轨(8)与底座(1)滑动连接，所述滑座(2)表面开设有销钉槽(14)，所述销钉槽(14)内部放置有销钉(6)，且销钉(6)外侧固定有挡板(15)，所述销钉槽(14)内壁与弹簧(13)一端固定连接，且弹簧(13)另一端与挡板(15)固定连接，所述底座(1)表面等距开设有五个与销钉(6)配合的定位槽(4)，所述滑座(2)上表面固定有升降筒(9)，且升降筒(9)内壁开设有外螺纹，所述升降杆(10)外侧开设有内螺纹，且升降筒(9)与升降杆(10)啮合连接，所述升降杆(10)顶部固定有支架(11)，所述支架(11)一端与锁定架(7)一端通过转轴转动连接，所述支架(11)另一端与锁定架(7)另一端通过锁定螺栓(12)固定连接。
2.根据权利要求1所述的一种雨污水处理池用曝气管支架座，其特征在于：所述底座(1)、滑座(2)、升降筒(9)、升降杆(10)、支架(11)和锁定架(7)均采用铝合金材料制成。
3.根据权利要求1所述的一种雨污水处理池用曝气管支架座置，其特征在于：所述销钉(6)顶端穿有拉环(16)。
4.根据权利要求1所述的一种雨污水处理池用曝气管支架座，其特征在于：所述滑槽(3)和滑轨(8)呈凸字形。
5.根据权利要求1所述的一种雨污水处理池用曝气管支架座，其特征在于：所述支架(11)和锁定架(7)内壁均固定有橡胶层。
说明书
一种雨污水处理池用曝气管支架座
技术领域
本实用新型涉及支架座技术领域，具体为一种雨污水处理池用曝气管支架座。
背景技术
曝气管是一种新型的曝气设施。又称压缩空气曝气。通常在A/O及A2/O工艺、CASS工艺、百乐克工艺及改良氧化沟工艺采用这种曝气方法，其原理为利用鼓风机将空气通过输气管道输送到设在池底的曝气装置中，以气泡形式弥散逸出，在气液界面把氧气溶入水中，在安装曝气管时，曝气管安装支座尤为重要，污水处理池底面可能不平整，会影响曝气管的安装，这就需要可以调整位置的支撑架来支撑曝气管，为此，我们提出一种雨污水处理池用曝气管支架座。
实用新型内容
本实用新型的目的在于提供一种雨污水处理池用曝气管支架座，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种雨污水处理池用曝气管支架座，包括底座、滑座、滑槽、定位槽、定位孔、销钉、锁定架、滑轨、升降筒、升降杆、支架、锁定螺栓、弹簧、销钉槽和挡板，所述底座两端对称开设四个定位孔，所述底座上表面对称开设两条滑槽，所述滑座下表面开设有与滑槽配合的滑轨，且滑座通过滑槽和滑轨与底座滑动连接，所述滑座表面开设有销钉槽，所述销钉槽内部放置有销钉，且销钉外侧固定有挡板，所述销钉槽内壁与弹簧一端固定连接，且弹簧另一端与挡板固定连接，所述底座表面等距开设有五个与销钉配合的定位槽，所述滑座上表面固定有升降筒，且升降筒内壁开设有外螺纹，所述升降杆外侧开设有内螺纹，且升降筒与升降杆啮合连接，所述升降杆顶部固定有支架，所述支架一端与锁定架一端通过转轴转动连接，所述支架另一端与锁定架另一端通过锁定螺栓固定连接。
优选的，所述底座、滑座、升降筒、升降杆、支架和锁定架均采用铝合金材料制成。
优选的，所述销钉顶端穿有拉环。
优选的所述滑槽和滑轨呈凸字形。
优选的，所述支架和锁定架内壁均固定有橡胶层。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型通过螺钉穿过定位孔与地面连接将底座进行固定，然后通过拉环拉起销钉，对滑座进行位置调整，滑座位置调整好后松开销钉，销钉穿入定位槽，对滑座进行定位，实现了支承座可随意前后调整位置，方便使用。
2、本实用新型通过转动升降杆，对装置高度进行调整，高度调整好后，将曝气管放在支架上，再配合锁定架拧紧锁定螺栓，对曝气管进行固定，通过升降筒与升降杆的啮合连接，实现支撑架的升降，便于调整曝气管的高度，操作简便，效果好。
