申请日2018.01.30
公开(公告)日2018.09.25
IPC分类号C02F3/02; B01F7/16
摘要
本实用新型公开了一种污水处理用反硝化池搅拌装置，包括搅拌装置和消化池，所述消化池正上方设置有搅拌装置，所述搅拌装置由伸缩油缸、齿条、保护杆、轮齿、伸缩杆、移动块、容置腔、伸缩气缸、转轴、扇形板、环形板、电动机、安装座、搅拌杆、转轮、连接轴组成，所述环形板顶部设置有伸缩杆，所述环形板顶部开设有滑槽，所述伸缩杆一端转动连接有连接轴，所述连接轴底部设有转轮，且转轮滚动连接在滑槽内，所述伸缩杆内部开设有容置腔，所述容置腔一侧壁安装有伸缩气缸，所述伸缩气缸的活塞杆端部固定连接有移动块，且移动块滑动连接在容置腔内，该搅拌装置搅拌更均匀，搅拌更全面，提高了工作效率。
权利要求书

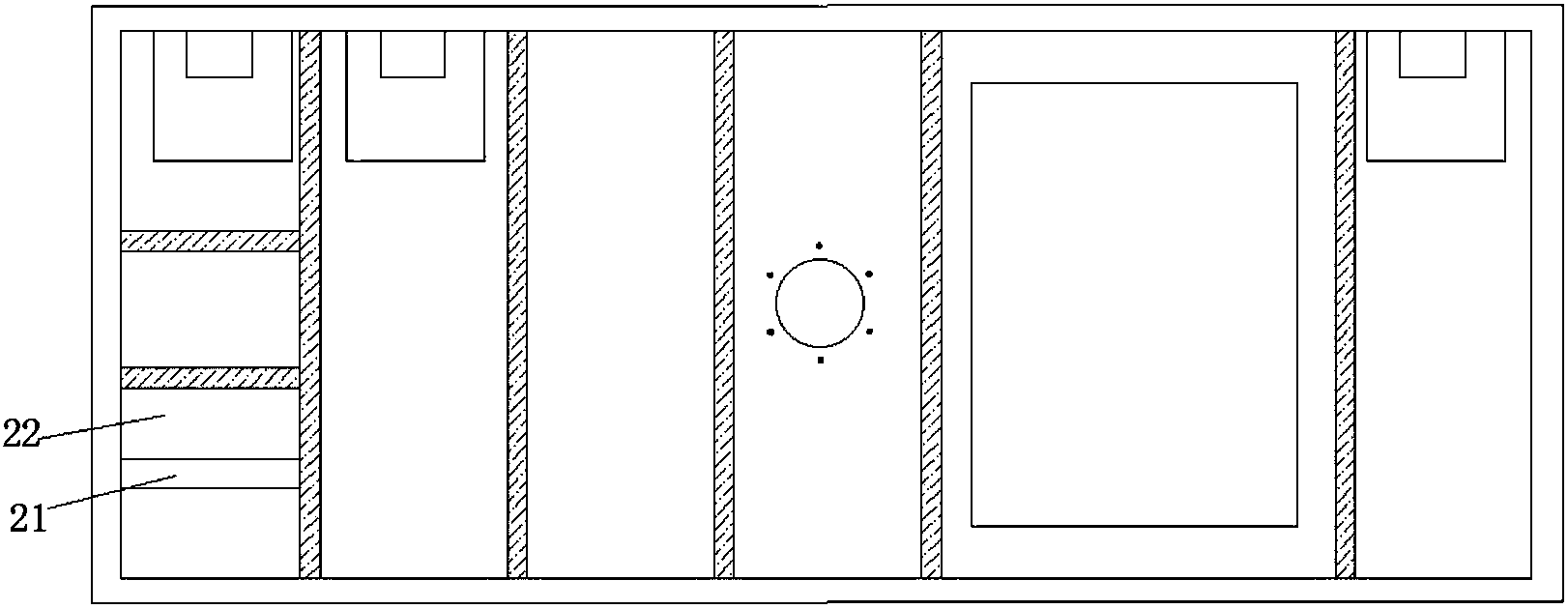

1.一种污水处理用反硝化池搅拌装置，包括搅拌装置(21)和消化池(22)，其特征在于：所述消化池(22)正上方设置有搅拌装置(21)，所述搅拌装置由伸缩油缸(1)、齿条(2)、保护杆(3)、轮齿(4)、伸缩杆(5)、移动块(6)、容置腔(7)、伸缩气缸(8)、转轴(9)、扇形板(10)、环形板(11)、电动机(13)、安装座(15)、搅拌杆(16)、转轮(17)、连接轴(18)组成，所述环形板(11)顶部设置有伸缩杆(5)，所述环形板(11)顶部开设有滑槽(12)，所述伸缩杆(5)一端转动连接有连接轴(18)，所述连接轴(18)底部设有转轮(17)，且转轮(17)滚动连接在滑槽(12)内，所述伸缩杆(5)内部开设有容置腔(7)，所述容置腔(7)一侧壁安装有伸缩气缸(8)，所述伸缩气缸(8)的活塞杆端部固定连接有移动块(6)，且移动块(6)滑动连接在容置腔(7)内，所述容置腔(7)底部开设有滑道(14)，所述移动块(6)的内部安装有电动机(13)，所述移动块(6)底部转动连接有搅拌杆(16)，且电动机(13)的输出轴端部与搅拌杆(16)固定连接，所述搅拌杆(16)滑动连接在滑道(14)内，所述伸缩杆(5)另一端固定有扇形板(10)，所述环形板(11)一侧设置有安装座(15)，所述安装座(15)顶部固定有转轴(9)，所述扇形板(10)通过转轴(9)与安装座(15)转动连接，所述扇形板(10)一侧壁等距固定有轮齿(4)，所述安装座(15)顶部滑动连接有齿条(2)，且齿条(2)与轮齿(4)啮合连接，所述安装座(15)顶部固定有伸缩油缸(1)，所述伸缩油缸(1)活塞杆端部与齿条(2)一端固定连接。
2.根据权利要求1所述的一种污水处理用反硝化池搅拌装置，其特征在于：所述扇形板(10)侧壁开设有限位槽(20)，所述安装座(15)顶部固定有限位柱(19)，且限位柱(19)滑动连接在限位槽(20)内。
3.根据权利要求1所述的一种污水处理用反硝化池搅拌装置，其特征在于：所述伸缩杆(5)外侧对称固定有保护杆(3)。
4.根据权利要求1所述的一种污水处理用反硝化池搅拌装置，其特征在于：所述齿条(2)与轮齿(4)接触面涂有润滑油。
5.根据权利要求3所述的一种污水处理用反硝化池搅拌装置，其特征在于：所述伸缩杆(5)为一种不锈钢材料制成。
说明书
一种污水处理用反硝化池搅拌装置
技术领域
本实用新型涉及工业搅拌技术领域，具体为一种污水处理用反硝化池搅拌装置。
背景技术
搅拌机，是一种带有叶片的轴在圆筒或槽中旋转，将多种原料进行搅拌混合，使之成为一种混合物或适宜稠度的机器。搅拌机分为好多种，有强制式搅拌机、单卧轴搅拌机、双卧轴搅拌机等等。搅拌机及自动供料机，必须把里面清洗干净，尤其是冬天，这样能延长寿命。搅拌机即是混合机，因为混合机的通常作用就是混合搅拌各类干粉砂浆，故俗称搅拌机。
现有的搅拌机都比较笼统，相对于一些小的物料搅拌比较方便，但是对于一些化工厂的搅拌来说体积太小，搅拌的也不均匀，不彻底，会有许多方面搅拌不到，降低了工厂的工作效率。为此，我们提出一种污水处理用反硝化池搅拌装置。
实用新型内容
本实用新型的目的在于提供一种污水处理用反硝化池搅拌装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水处理用反硝化池搅拌装置，包括搅拌装置和消化池，所述消化池正上方设置有搅拌装置，所述搅拌装置由伸缩油缸、齿条、保护杆、轮齿、伸缩杆、移动块、容置腔、伸缩气缸、转轴、扇形板、环形板、电动机、安装座、搅拌杆、转轮、连接轴组成，所述环形板顶部设置有伸缩杆，所述环形板顶部开设有滑槽，所述伸缩杆一端转动连接有连接轴，所述连接轴底部设有转轮，且转轮滚动连接在滑槽内，所述伸缩杆内部开设有容置腔，所述容置腔一侧壁安装有伸缩气缸，所述伸缩气缸的活塞杆端部固定连接有移动块，且移动块滑动连接在容置腔内，所述容置腔底部开设有滑道，所述移动块的内部安装有电动机，所述移动块底部转动连接有搅拌杆，且电动机的输出轴端部与搅拌杆固定连接，所述搅拌杆滑动连接在滑道内，所述伸缩杆另一端固定有扇形板，所述环形板一侧设置有安装座，所述安装座顶部固定有转轴，所述扇形板通过转轴与安装座转动连接，所述扇形板一侧壁等距固定有轮齿，所述安装座顶部滑动连接有齿条，且齿条与轮齿啮合连接，所述安装座顶部固定有伸缩油缸，所述伸缩油缸活塞杆端部与齿条一端固定连接。
优选的，所述扇形板侧壁开设有限位槽，所述安装座顶部固定有限位柱，且限位柱滑动连接在限位槽内。
优选的，所述伸缩杆外侧对称固定有保护杆。
优选的，所述齿条与轮齿接触面涂有润滑油。
优选的，所述伸缩杆为一种不锈钢材料制成。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型一种污水处理用反硝化池搅拌装置，通过移动块内部安装的电动机带动搅拌杆转动，使得搅拌杆在污水池内转动均匀，更好的搅拌污水池内的物料。
2、本实用新型一种污水处理用反硝化池搅拌装置，通过伸缩杆内部的伸缩气缸推动移动块运动，使得搅拌杆在横向运动，进行搅拌，通过齿条与轮齿的啮合连接使扇形板转动，带动伸缩杆转动，使得搅拌杆在纵向运动，达到搅拌更均匀，搅拌更全面，提高了工作效率。
