安全性能高的雨污水处理池用爬梯

发布时间:2018-12-25 19:51:44  中国污水处理工程网

  申请日2018.01.30

  公开(公告)日2018.09.25

  IPC分类号E06C7/18; E06C7/02; E06C1/36; E06C1/383; E06C7/00; C02F1/00

  摘要

  本实用新型公开了一种安全性能高的雨污水处理池用爬梯,包括支板、液压缸、定位转轴、转轮、扶手、竖杆、横杆、固定钩、扶手孔、爬梯板、伺服电机、钢丝绳、卷绳架、固定杆、上支板、下支板、卷绳滚轴和污水池,所述支板包括上支板和下支板,且上支板和下支板通过定位转轴转动连接,所述支板有两个,且两支板平行设置,所述两支板之间等距固定连接若干爬梯板,所述上支板上表面和下支板上表面均固定有扶手,此爬梯支板顶部通过固定钩进行固定,底部通过定位块抵触,中部液压缸支撑,牢牢的固定爬梯,安全性极高,此爬梯通过液压缸的拉伸,和钢丝绳的卷拉,对爬梯进行折叠收缩,避免爬梯一直泡在处理池中,延长爬梯使用寿命。



权利要求书

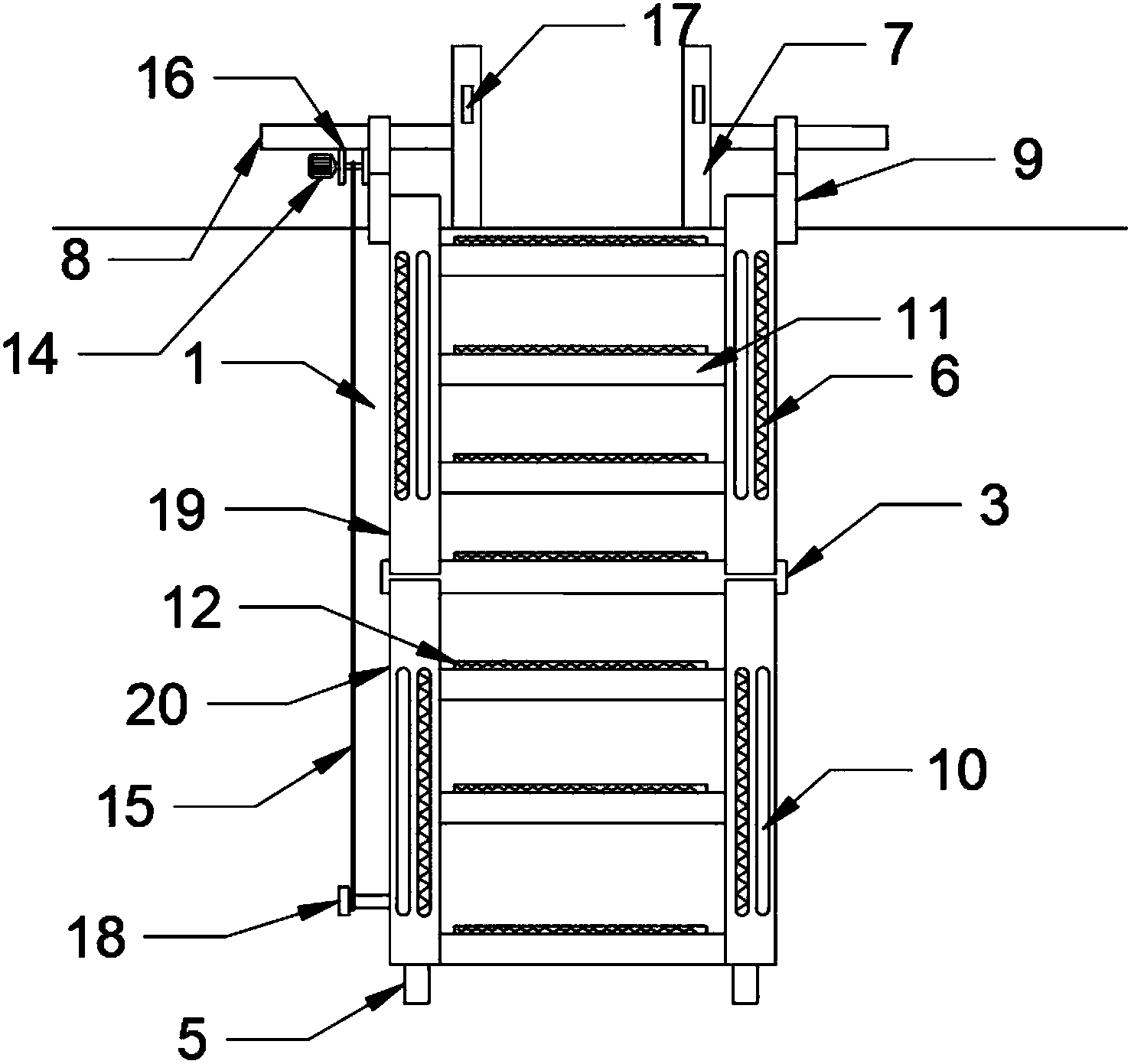

  1.一种安全性能高的雨污水处理池用爬梯,包括支板(1)、液压缸(2)、定位转轴(3)、转轮(5)、扶手(6)、竖杆(7)、横杆(8)、固定钩(9)、扶手孔(10)、爬梯板(11)、伺服电机(14)、钢丝绳(15)、卷绳架(16)、固定杆(18)、上支板(19)、下支板(20)、卷绳滚轴(21)和污水池(22),其特征在于:所述支板(1)包括上支板(19)和下支板(20),且上支板(19)和下支板(20)通过定位转轴(3)转动连接,所述支板(1)有两个,且两支板(1)平行设置,所述两支板(1)之间等距固定连接若干爬梯板(11),所述上支板(19)上表面和下支板(20)上表面均固定有扶手(6),且上支板(19)上的扶手(6)和下支板(20)的扶手(6)位置相错开,所述上支板(19)表面和下支板(20)表面均开设有扶手孔(10),所述上支板(19)表面的扶手孔(10)与下支板(20)表面的扶手(6)相配合,所述下支板(20)表面的扶手孔(10)与上支板表面的扶手(6)相配合,所述上支板(19)底端与液压缸(2)顶端通过转轴转动连接,所述液压缸(2)底端与污水池(22)内壁通过转轴转动连接,所述下支板(20)底端转动连接有转轮(5),所述污水池(22)顶部对称固定有竖杆(7),且竖杆(7)侧壁固定有横杆(8),所述上支板(19)顶部通过转轴转动连接有固定钩(9),所述固定钩(9)套勾在横杆(8)外侧,所述横杆(8)下侧固定有卷绳架(16),且卷绳架(16)中心转动连接有卷绳滚轴(21),所述卷绳滚轴(21)一端与伺服电机(14)输出轴固定连接,所述下支板(20)底部一侧固定有固定杆(18),所述固定杆(18)与钢丝绳(15)一端连接,且钢丝绳(15)另一端卷入卷绳架(16)内。

  2.根据权利要求1所述的一种安全性能高的雨污水处理池用爬梯,其特征在于:所述爬梯板(11)表面固定有橡胶层(12)。

  3.根据权利要求1所述的一种安全性能高的雨污水处理池用爬梯,其特征在于:所述污水池(22)底部对称固定有定位块(4),且定位块(4)位置与下支板(20)底端位置对应。

  4.根据权利要求1所述的一种安全性能高的雨污水处理池用爬梯,其特征在于:所述固定钩(9)表面开有螺纹孔,且螺栓(13)穿过固定钩(9)表面的螺纹孔与固定钩(9)啮合连接。

  5.根据权利要求1所述的一种安全性能高的雨污水处理池用爬梯,其特征在于:所述竖杆(7)侧壁固定有拉手(17)。

  说明书

  一种安全性能高的雨污水处理池用爬梯

  技术领域

  本实用新型涉及爬梯技术领域,具体为一种安全性能高的雨污水处理池用爬梯。

  背景技术

  为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程而建造了污水处理池,污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域,也越来越多地走进寻常百姓的日常生活,在工作人员在下污水池过程中,爬梯的安全性非常重要,但大多数爬梯简单的使用钢筋焊接成,安全性能非常低,为此,我们提出一种安全性能高的雨污水处理池用爬梯。

  实用新型内容

  本实用新型的目的在于提供一种安全性能高的雨污水处理池用爬梯,以解决上述背景技术中提出的问题。

  为实现上述目的,本实用新型提供如下技术方案:一种安全性能高的雨污水处理池用爬梯,包括支板、液压缸、定位转轴、转轮、扶手、竖杆、横杆、固定钩、扶手孔、爬梯板、伺服电机、钢丝绳、卷绳架、固定杆、上支板、下支板、卷绳滚轴和污水池,所述支板包括上支板和下支板,且上支板和下支板通过定位转轴转动连接,所述支板有两个,且两支板平行设置,所述两支板之间等距固定连接若干爬梯板,所述上支板上表面和下支板上表面均固定有扶手,且上支板上的扶手和下支板的扶手位置相错开,所述上支板表面和下支板表面均开设有扶手孔,所述上支板表面的扶手孔与下支架扶手相配合,所述下支板表面的扶手孔与上支架扶手相配合,所述上支板底端与液压缸顶端通过转轴转动连接,所述液压缸底端与污水池内壁通过转轴转动连接,所述下支板底端转动连接有转轮,所述污水池顶部对称固定有竖杆,且竖杆侧壁固定有横杆,所述上支板顶部通过转轴转动连接有固定钩,所述固定钩套勾在横杆外侧,所述横杆下侧固定有卷绳架,且卷绳架中心转动连接有卷绳滚轴,所述卷绳滚轴一端与伺服电机输出轴固定连接,所述下支板底部一侧固定有固定杆,所述固定杆与钢丝绳一端连接,且钢丝绳另一端卷入卷绳架内。

  优选的,所述爬梯板表面固定有橡胶层。

  优选的,所述污水池底部对称固定有定位块,且定位块位置与下支板底端位置对应。

  优选的,所述固定钩表面开有螺纹孔,且螺栓穿过固定钩表面的螺纹孔与固定钩啮合连接。

  优选的,所述竖杆侧壁固定有拉手。

  与现有技术相比,本实用新型的有益效果是:

  1、本实用新型开动液压缸工作,液压缸将支板支撑平行,支板底部与定位块接触,定位块预防支杆底前滑,将固定钩挂在横杆上,然后紧固螺栓,对支板顶部固定,工作人员下处理池时,两手抓住拉手,方便踩稳爬梯板,再抓住扶手慢慢下行,此爬梯支板顶部通过固定钩进行固定,底部通过定位块抵触,中部液压缸支撑,牢牢的固定爬梯,安全性极高。

  2、本实用新型在工作完成后,进行收起爬梯,松动螺栓将固定钩移开横杆,再开启液压缸收起支板,通过开动伺服电机转动,带动卷绳架对钢丝绳进行收卷,钢丝绳将下支板向上折叠收起,扶手合到扶手孔中,收起工作完毕,此爬梯通过液压缸的拉伸,和钢丝绳的卷拉,对爬梯进行折叠收缩,避免爬梯一直泡在处理池中,延长爬梯使用寿命。
