申请日2018.01.30
公开(公告)日2018.10.02
IPC分类号C02F9/14
摘要
本实用新型公开了一种USBC一体化污水处理器，包括第一处理腔、第二处理腔、第三处理腔以及沉淀腔，沉淀腔内放置杀菌剂，第一处理腔、第二处理腔、第三处理腔的外部安装一UFB发生装置，BFC复合菌群投入至第一处理腔内，所述第一处理腔以及第二处理腔内均设置有SBC接触材料。本实用新型通过构建独特的好氧菌和厌氧菌兼氧共生环境，实现水中气体的微细振动，有效提高溶氧率和停留时间，同时大幅度提升污水处理效率和削减污泥产生量，减少二次污染和降低运行费用，该技术具有出水水质优、维护管理简单、全自动化操作等特点，广泛用于乡村污水处理。
权利要求书

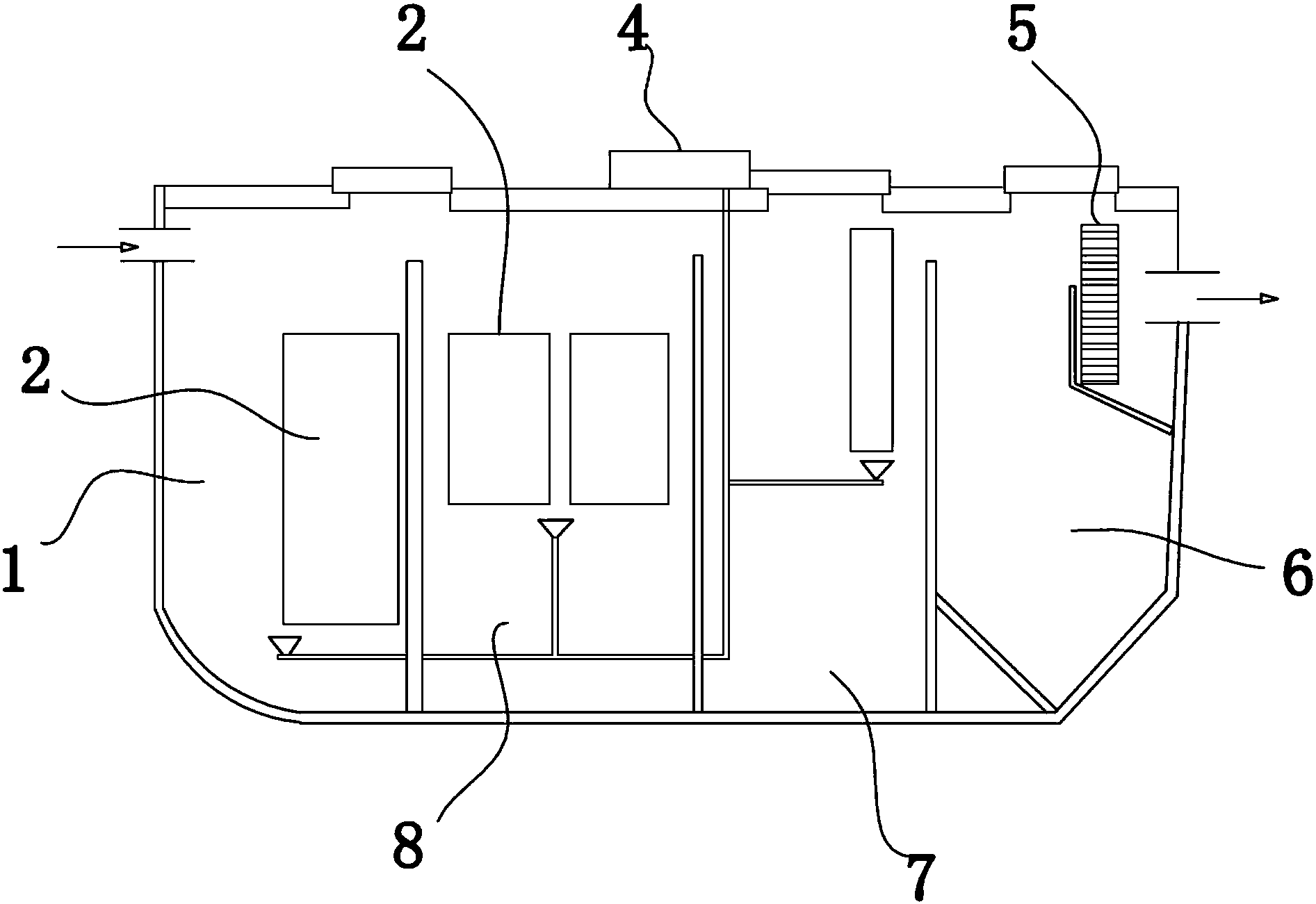

1.一种USBC一体化污水处理器，其特征在于：包括第一处理腔(1)、第二处理腔(8)、第三处理腔(7)以及沉淀腔(6)，第一处理腔(1)、第二处理腔(8)、第三处理腔(7)的外部安装一UFB发生装置(4)，BFC复合菌群投入至第一处理腔(1)内，所述第一处理腔(1)以及第二处理腔(8)内均设置有SBC接触材料(2)，UFB发生装置(4)的输出端分别通入至第一处理腔(1)、第二处理腔(8)、第三处理腔(7)中，对第一处理腔(1)、第二处理腔(8)、第三处理腔(7)通入纳米气泡。
2.如权利要求1所述的USBC一体化污水处理器，其特征在于：所述第三处理腔(7)内设置有炭铝。
3.如权利要求1所述的USBC一体化污水处理器，其特征在于：所述沉淀腔(6)内设置有杀菌剂，处理后的清水至沉淀腔的输出端输出排放，第一处理腔(1)的输入端设置有一污水进液口。
4.如权利要求1所述的USBC一体化污水处理器，其特征在于：所述BFC复合菌群为好氧菌以及厌氧菌。
说明书
一种USBC一体化污水处理器
技术领域
本实用新型涉及污水处理领域，具体涉及一种USBC一体化污水处理器。
背景技术
污水处理器用于污水处理再利用，传统的污水处理设备在水处理时，无法快速去除污水中的杂质，水处理不彻底，需要经过多道工序处理，工作效率低，且在污水处理完毕后需要进行反洗，反洗时使用化学药剂清洗，增加了处理流程，增加了工作成本。
发明内容
本实用新型所要解决的技术问题是提供一种USBC一体化污水处理器，通过构建独特的好氧菌和厌氧菌兼氧共生环境，实现水中气体的微细振动，有效提高溶氧率和停留时间，同时大幅度提升污水处理效率和削减污泥产生量，减少二次污染和降低运行费用。
本实用新型是通过以下技术方案来实现的：一种USBC一体化污水处理器，包括第一处理腔、第二处理腔、第三处理腔以及沉淀腔，沉淀腔内放置杀菌剂，第一处理腔、第二处理腔、第三处理腔的外部安装一UFB发生装置，BFC复合菌群投入至第一处理腔内，所述第一处理腔以及第二处理腔内均设置有SBC接触材料，UFB发生装置的输出端分别通入至第一处理腔、第二处理腔、第三处理腔中，对第一处理腔、第二处理腔、第三处理腔通入纳米气泡。
作为优选的技术方案，所述第三处理腔内设置有炭铝。
作为优选的技术方案，所述沉淀腔内设置有杀菌剂，处理后的清水至沉淀腔的输出端输出排放，第一处理腔的输入端设置有一污水进液口。
作为优选的技术方案，所述BFC复合菌群为好氧菌以及厌氧菌。
本实用新型的有益效果是：(1)微纳米曝气：通过微细振动反应，气泡大小100～200nm，可以在液体中停留数十周或数月;
(2)复合菌群：好氧菌和厌氧菌共生，提高污水处理效率;
(3)同步脱氮：兼氧同步硝化反硝化脱氮;
(4)除磷：兼氧气化除磷，磷以PH3形式去除;
(5)污泥接近零排放：实现有机污泥系统内自消化;
(6)出水水质好：出水可作中水回用;
(7)节省运行成本：不需要反洗，不用化学清洗，实现了无人值守，简化处理流程，通过PLC控制技术，使设备高度集成化、智能化，实现了无人值守。
