申请日2018.01.30
公开(公告)日2018.09.28
IPC分类号C02F1/00; B08B9/087
摘要
本实用新型公开了一种污水处理设备清洗装置，包括槽体，所述槽体顶部的内壁上固定有支撑板，所述支撑板的底部固定有调节装置，所述调节装置包括固定块、限位杆、丝杆、调节电机和驱动块，所述支撑板的底部对称固定有两个固定块，且两个固定块之间对称固定有两个限位杆，所述驱动块的内部对称设有两个通孔，所述驱动块通过通孔滑动套接在限位杆的外侧，所述驱动块的中部设有螺纹孔，所述驱动块通过螺纹孔与丝杆活动连接，所述丝杆的两端分别通过轴承与固定块转动连接，所述调节电机的输出轴与丝杆的一端固定，此污水处理设备清洗装置，可对槽体底部的污垢进行机械化清洗，减少了劳动力的使用，降低了污水处理的成本。
权利要求书

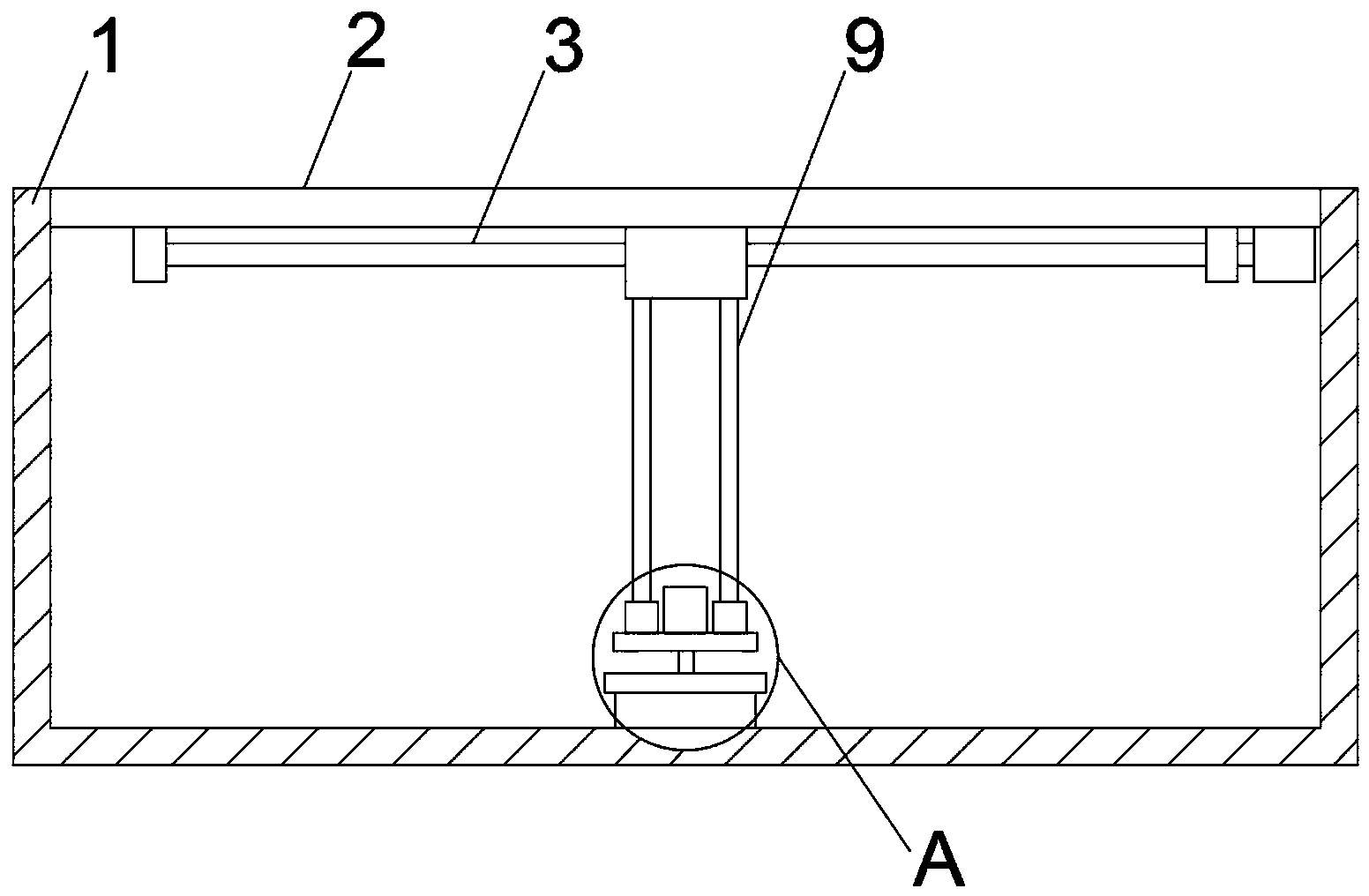

1.一种污水处理设备清洗装置，包括槽体(1)，其特征在于：所述槽体(1)顶部的内壁上固定有支撑板(2)，所述支撑板(2)的底部固定有调节装置(3)，所述调节装置(3)包括固定块(4)、限位杆(5)、丝杆(6)、调节电机(7)和驱动块(8)，所述支撑板(2)的底部对称固定有两个固定块(4)，且两个固定块(4)之间对称固定有两个限位杆(5)，所述驱动块(8)的内部对称设有两个通孔，所述驱动块(8)通过通孔滑动套接在限位杆(5)的外侧，所述驱动块(8)的中部设有螺纹孔，所述驱动块(8)通过螺纹孔与丝杆(6)活动连接，所述丝杆(6)的两端分别通过轴承与固定块(4)转动连接，所述调节电机(7)的输出轴与丝杆(6)的一端固定，所述调节电机(7)固定在支撑板(2)的底部，所述驱动块(8)的底部固定有清洗装置(9)，所述清洗装置(9)包括连接杆(10)、缓冲件(11)、安装板(12)、转轴(13)、清洗电机(14)和清洗刷(15)，所述驱动块(8)的底部对称固定有连接杆(10)，所述连接杆(10)远离驱动块(8)的一端通过缓冲件(11)与安装板(12)连接，所述清洗电机(14)固定在安装板(12)的顶部，所述清洗电机(14)的输出端与转轴(13)固定，所述转轴(13)的底部穿过安装板(12)与清洗刷(15)固定，所述转轴(13)通过轴承与安装板(12)转动连接，所述清洗刷(15)与槽体(1)底部的内壁接触。
2.根据权利要求1所述的一种污水处理设备清洗装置，其特征在于：所述缓冲件(11)包括壳体(16)、缓冲弹簧(17)和活塞(18)，所述壳体(16)的底部与安装板(12)固定，所述缓冲弹簧(17)的一端与壳体(16)底部的内壁固定，所述缓冲弹簧(17)的另一端与活塞(18)固定，所述活塞(18)滑动连接在壳体(16)的内侧，所述连接杆(10)的底部穿过壳体(16)与活塞(18)固定，所述连接杆(10)与壳体(16)滑动连接。
3.根据权利要求1所述的一种污水处理设备清洗装置，其特征在于：所述清洗刷(15)包括固定板(19)和刷体(20)，所述固定板(19)的顶部与转轴(13)固定，所述刷体(20)固定在固定板(19)的底部，所述刷体(20)的底部与槽体(1)底部的内壁接触。
4.根据权利要求3所述的一种污水处理设备清洗装置，其特征在于：所述刷体(20)为尼龙材质。
5.根据权利要求1所述的一种污水处理设备清洗装置，其特征在于：所述限位杆(5)的外侧与通孔配合。
说明书
一种污水处理设备清洗装置
技术领域
本实用新型涉及污水处理设备清洗技术领域，具体为一种污水处理设备清洗装置。
背景技术
污水处理设备，是一种能有效处理城区的生活污水，工业废水等的工业设备，避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义。地埋式污水处理设备适宜住宅小区、医院疗养院、办公楼、商场、宾馆、饭店、机关、学校、部队、 水产加工厂、牲蓄加工厂、乳品加工厂等生活污水和与之类似的工业有机废水，如纺织、啤酒、造纸、制革、食品、化工等行业的有机污水处理，主要目的是将生活污水和与之相类似的工业有机废水处理后达到回用水质要求，使废水处理后资源化利用。
污水池常作为污水处理的容器，污水处理过程中，污水中的杂质易在槽体的底部形成污垢，现有技术对槽体底部污垢的处理大多通过人工进行清除，需消耗大量的劳动力，增大了污水处理的成本，而且由于污垢中含有大量的病菌，不利于工作人员的身体健康。为此，我们提出一种污水处理设备清洗装置。
实用新型内容
本实用新型的目的在于提供一种污水处理设备清洗装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水处理设备清洗装置，包括槽体，所述槽体顶部的内壁上固定有支撑板，所述支撑板的底部固定有调节装置，所述调节装置包括固定块、限位杆、丝杆、调节电机和驱动块，所述支撑板的底部对称固定有两个固定块，且两个固定块之间对称固定有两个限位杆，所述驱动块的内部对称设有两个通孔，所述驱动块通过通孔滑动套接在限位杆的外侧，所述驱动块的中部设有螺纹孔，所述驱动块通过螺纹孔与丝杆活动连接，所述丝杆的两端分别通过轴承与固定块转动连接，所述调节电机的输出轴与丝杆的一端固定，所述调节电机固定在支撑板的底部，所述驱动块的底部固定有清洗装置，所述清洗装置包括连接杆、缓冲件、安装板、转轴、清洗电机和清洗刷，所述驱动块的底部对称固定有连接杆，所述连接杆远离驱动块的一端通过缓冲件与安装板连接，所述清洗电机固定在安装板的顶部，所述清洗电机的输出端与转轴固定，所述转轴的底部穿过安装板与清洗刷固定，所述转轴通过轴承与安装板转动连接，所述清洗刷与槽体底部的内壁接触。
优选的，所述缓冲件包括壳体、缓冲弹簧和活塞，所述壳体的底部与安装板固定，所述缓冲弹簧的一端与壳体底部的内壁固定，所述缓冲弹簧的另一端与活塞固定，所述活塞滑动连接在壳体的内侧，所述连接杆的底部穿过壳体与活塞固定，所述连接杆与壳体滑动连接。
优选的，所述清洗刷包括固定板和刷体，所述固定板的顶部与转轴固定，所述刷体固定在固定板的底部，所述刷体的底部与槽体底部的内壁接触。
优选的，所述刷体为尼龙材质。
优选的，所述限位杆的外侧与通孔配合。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型可对槽体底部的污垢进行机械化清洗，减少了劳动力的使用，降低了污水处理的成本，工作时，通过清洗电机的转动带动了刷体的转动，刷体的转动对槽体底部产生摩擦，通过刷体与槽体底部的摩擦力对槽体起到清洗作用，通过调节电机的转动带动了丝杆的转动，驱动块通孔螺纹与丝杆活动连接，使丝杆的转动带动了驱动块在限位杆上滑动，从而实现了刷体在槽体的移动，增大了刷体的清洗范围。
2、本实用新型通过缓冲弹簧的弹力作用使刷体与槽体底部接触的更加紧密，增大了刷体的清洗力度，刷体为尼龙材质，耐磨程度高，限位杆的外侧与通孔配合，使驱动块的运动更加稳定。
