申请日2018.02.09
公开(公告)日2018.10.30
IPC分类号C02F9/14; C02F101/30
摘要
本实用新型公开了一种乡镇农村污水处理一体化成套设备，包括格栅池、沉砂池、集水池、厌氧池、接触氧化池、混凝沉淀池、清水池和PLC控制系统，所述格栅池、沉砂池、集水池、厌氧池、接触氧化池、混凝沉淀池、清水池依次通过管道连通，PLC控制系统包括触摸屏和与触摸屏连接的PLC控制器。本实用新型成套设备可应用于A/O处理工艺，脱氮除磷效果好，污水经过接触氧化池充分曝光处理，有效分解了污水中的有机质。并且该成套设备采用PLC自动控制系统对污水处理过程进行自动控制，方便操作，便于管理，节约资源，能够针对不同的水质水量进行控制反应处理条件，从而达到较好的处理效果，解决了乡镇农村污水地区差异大，水质水量波动性大的问题。
权利要求书
1.一种乡镇农村污水处理一体化成套设备，其特征在于：包括格栅池、沉砂池、集水池、厌氧池、接触氧化池、混凝沉淀池、清水池和PLC控制系统，所述格栅池、沉砂池、集水池、厌氧池、接触氧化池、混凝沉淀池、清水池依次通过管道连通，PLC控制系统包括触摸屏和与触摸屏连接的PLC控制器。
2.根据权利要求1所述的一种乡镇农村污水处理一体化成套设备，其特征在于：所述格栅池内设置细格栅，污水流经细格栅处。
3.根据权利要求1所述的一种乡镇农村污水处理一体化成套设备，其特征在于：所述沉砂池为平流式沉砂池。
4.根据权利要求1所述的一种乡镇农村污水处理一体化成套设备，其特征在于：所述集水池内设置有与PLC控制器连接的浮球液位计，集水池通过管道连接厌氧池，潜污泵位于管道上，潜污泵将集水池内的污水排入到厌氧池内，管道内设置与PLC控制器连接的流量计。
5.根据权利要求1所述的一种乡镇农村污水处理一体化成套设备，其特征在于：所述厌氧池内设有弹性生物环填料。
6.根据权利要求1所述的一种乡镇农村污水处理一体化成套设备，其特征在于：所述接触氧化池内设有组合立体填料和曝气鼓风机，曝气鼓风机与PLC控制器连接，接触氧化池通过曝气鼓风机保证充分的溶解氧。
7.根据权利要求1所述的一种乡镇农村污水处理一体化成套设备，其特征在于：所述混凝沉淀池内设有斜管蜂窝填料，混凝沉淀池的底部设有回流泵，回流泵通过连接管与厌氧池连通，回流泵将厌氧池中的污泥排入到混凝沉淀池进一步沉淀。
8.根据权利要求1所述的一种乡镇农村污水处理一体化成套设备，其特征在于：所述清水池通过管道与混凝沉淀池连接，混凝沉淀池中的上层滤液通过管道排入到清水池中。
说明书
一种乡镇农村污水处理一体化成套设备
技术领域
本实用新型涉及废水处理设备领域，具体涉及一种乡镇农村污水处理一体化成套设备。
背景技术
乡镇农村污水处理是乡镇水污染综合整治工程的重要组成部分，是村镇基础设施完善程度和衡量乡镇现代化的标志之一，不仅反映了乡镇的经济实力、社会发展和人口素质，而且还能随着环境的改善，增强对内资和外资的吸引力。农村污水具有分布广、地区差异大、污水水质水量波动性大、排水管网不健全、雨污水资源化利用率低等处理难点，因此需要设计因地制宜的多元化处理模式，采用污水处工艺抗冲击负荷能力强的一体化设备。
实用新型内容
为了解决现有设备难于统一集中处理污水、抗冲击负荷能力弱、处理污水效率低等缺点，本实用新型提供一种PLC自动控制，机械化程度高，易于管理，同时造价低，运行处理费用低，处理效果好的乡镇农村污水处理一体化成套设备。

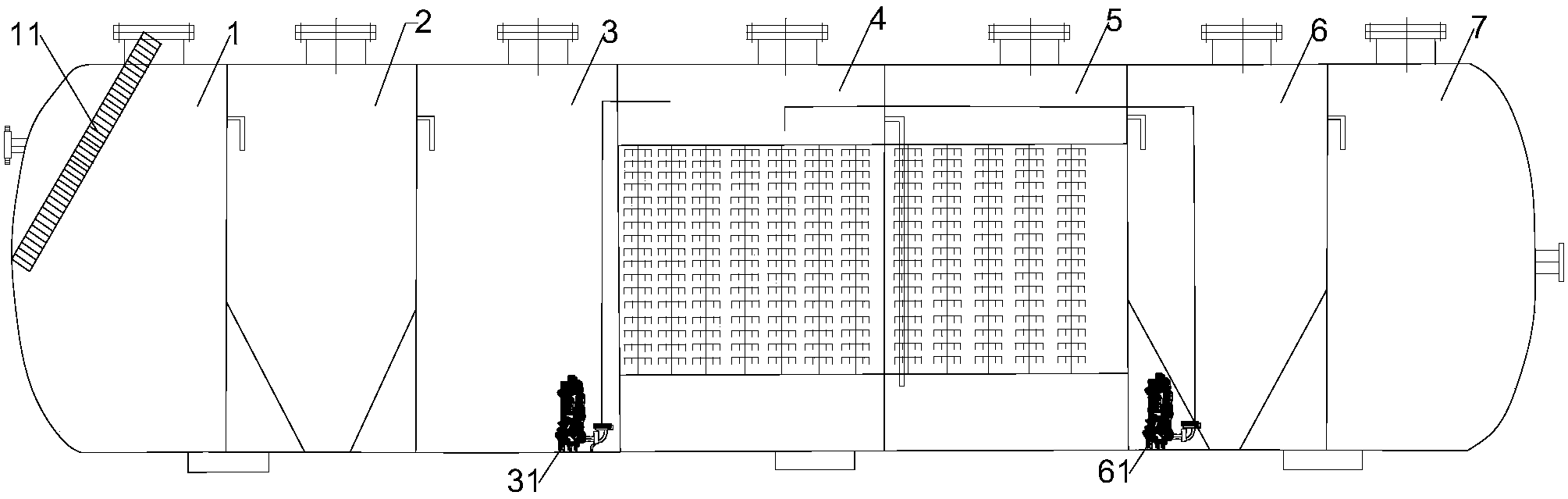

本实用新型的目的通过以下技术方案实现：一种乡镇农村污水处理一体化成套设备，包括格栅池、沉砂池、集水池、厌氧池、接触氧化池、混凝沉淀池、清水池和PLC控制系统，所述格栅池、沉砂池、集水池、厌氧池、接触氧化池、混凝沉淀池、清水池依次通过管道连通，PLC控制系统包括触摸屏和与触摸屏连接的PLC控制器。
优选的，所述的一种乡镇农村污水处理一体化成套设备，所述格栅池内设置细格栅，污水流经细格栅处。
优选的，所述的一种乡镇农村污水处理一体化成套设备，所述沉砂池为平流式沉砂池。
优选的，所述的一种乡镇农村污水处理一体化成套设备，所述集水池内设置有与PLC控制器连接的浮球液位计，集水池通过管道连接厌氧池，潜污泵位于管道上，潜污泵将集水池内的污水排入到厌氧池内，管道内设置与PLC控制器连接的流量计。
优选的，所述的一种乡镇农村污水处理一体化成套设备，所述厌氧池内设有弹性生物环填料。
优选的，所述的一种乡镇农村污水处理一体化成套设备，所述接触氧化池内设有组合立体填料和曝气鼓风机，曝气鼓风机与PLC控制器连接，接触氧化池通过曝气鼓风机保证充分的溶解氧。
优选的，所述的一种乡镇农村污水处理一体化成套设备，所述混凝沉淀池内设有斜管蜂窝填料，混凝沉淀池的底部设有回流泵，回流泵通过连接管与厌氧池连通，回流泵将厌氧池中的污泥排入到混凝沉淀池进一步沉淀。
优选的，所述的一种乡镇农村污水处理一体化成套设备，所述清水池通过管道与混凝沉淀池连接，混凝沉淀池中的上层滤液通过管道排入到清水池中。
与现有技术相比，本实用新型具有如下的有益效果：本实用新型成套设备可应用于A/O处理工艺，脱氮除磷效果好，污水经过接触氧化池充分曝光处理，有效分解了污水中的有机质。并且该成套设备采用PLC自动控制系统对污水处理过程进行自动控制，方便操作，便于管理，节约资源，能够针对不同的水质水量进行控制反应处理条件，从而达到较好的处理效果，解决乡镇农村污水地区差异大，水质水量波动性大的问题。
