摘要
本实用新型公开了电镀废水零排放系统预处理装置，包括废水排出管道、进料装置、水质硬度仪、连通管道和第二控制阀门，所述废水排出管道与蓄水池相连接，且蓄水池与进料管道相连接，所述水质硬度仪与蓄水池相连接，所述连通管道与蓄水池、树脂软化装置和高回收率膜装置相连接，所述第二控制阀门固定在蓄水池与树脂软化装置之间的连通管道上，所述高回收率膜装置的右侧设置有排出管道。该电镀废水零排放系统预处理装置，设计了两重降低废水硬度的措施，第一种是在废水的预处理过程中，采用“双碱法”调整pH值，第二种是在膜处理装置系统内，增设了树脂软化装置，电镀废水经过树脂软化装置的处理后进入到高回收率膜装置中。
权利要求书
1.电镀废水零排放系统预处理装置，包括废水排出管道(1)、进料装置(3)、水质硬度仪(7)、连通管道(8)和第二控制阀门(9)，其特征在于：所述废水排出管道(1)与蓄水池(2)相连接，且蓄水池(2)与进料管道(6)相连接，所述进料装置(3)的内部设置有测量柱(4)，且进料装置(3)通过第一控制阀门(5)与进料管道(6)相连接，所述水质硬度仪(7)与蓄水池(2)相连接，所述连通管道(8)与蓄水池(2)、树脂软化装置(10)和高回收率膜装置(11)相连接，所述第二控制阀门(9)固定在蓄水池(2)与树脂软化装置(10)之间的连通管道(8)上，所述高回收率膜装置(11)的右侧设置有排出管道(12)。
2.根据权利要求1所述的电镀废水零排放系统预处理装置，其特征在于：所述测量柱(4)共设置有两个，且测量柱(4)的表面设置有刻度表(401)，同时测量柱(4)的高度小于进料装置(3)的高度。
3.根据权利要求1所述的电镀废水零排放系统预处理装置，其特征在于：所述水质硬度仪(7)包括感应装置(701)和显示装置(702)，感应装置(701)位于蓄水池(2)的内部，显示装置(702)固定在蓄水池(2)的外侧。
4.根据权利要求1所述的电镀废水零排放系统预处理装置，其特征在于：所述树脂软化装置(10)位于蓄水池(2)和高回收率膜装置(11)之间，且树脂软化装置(10)的左侧为蓄水池(2)，同时树脂软化装置(10)的右侧为高回收率膜装置(11)。
说明书
电镀废水零排放系统预处理装置
技术领域
本实用新型涉及电镀废水排放技术领域，具体为电镀废水零排放系统预处理装置。
背景技术
电镀废水的来源一般为：镀件清洗水、废电镀液和其他废水，它们包括冲刷车间地面用水，刷洗极板洗水，通风设备冷凝水，以及由于镀槽渗漏或操作管理不当造成的“跑、冒、滴、漏”的各种槽液和排水，现有的电镀废水处理项目，真正实现零排放处理的几乎没有，工艺路线一般采取“预处理→膜处理→蒸发浓缩处理”的路线。在处理过程中，不重视废水中硬度的去除，造成膜处理系统和蒸发浓缩系统中结垢风险很大，膜系统结垢会引起系统回收率不合格，压力升高浪费能源，频繁清洗减少系统寿命;蒸发浓缩系统结垢会造成换热效果差，列管堵塞等严重问题。
实用新型内容
本实用新型的目的在于提供电镀废水零排放系统预处理装置，以解决上述背景技术中提出的膜系统结垢会引起系统回收率不合格，压力升高浪费能源，频繁清洗减少系统寿命;蒸发浓缩系统结垢会造成换热效果差，列管堵塞的问题。

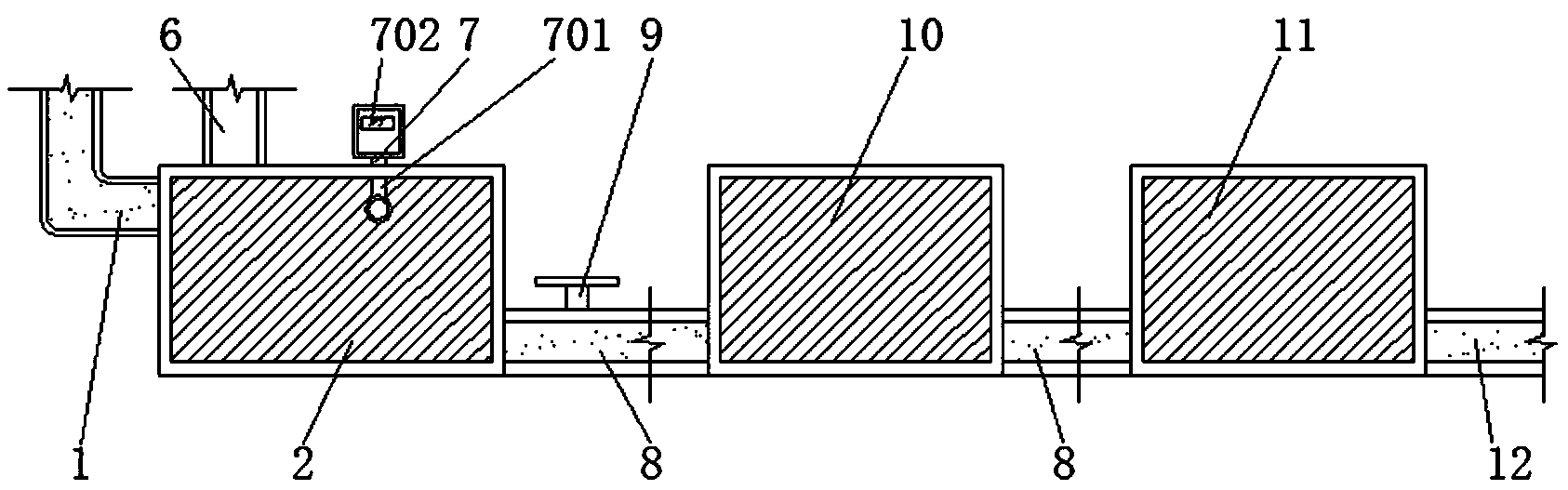

为实现上述目的，本实用新型提供如下技术方案：电镀废水零排放系统预处理装置，包括废水排出管道、进料装置、水质硬度仪、连通管道和第二控制阀门，所述废水排出管道与蓄水池相连接，且蓄水池与进料管道相连接，所述进料装置的内部设置有测量柱，且进料装置通过第一控制阀门与进料管道相连接，所述水质硬度仪与蓄水池相连接，所述连通管道与蓄水池、树脂软化装置和高回收率膜装置相连接，所述第二控制阀门固定在蓄水池与树脂软化装置之间的连通管道上，所述高回收率膜装置的右侧设置有排出管道。
优选的，所述测量柱共设置有两个，且测量柱的表面设置有刻度表，同时测量柱的高度小于进料装置的高度。
优选的，所述水质硬度仪包括感应装置和显示装置，感应装置位于蓄水池的内部，显示装置固定在蓄水池的外侧。
优选的，所述树脂软化装置位于蓄水池和高回收率膜装置之间，且树脂软化装置的左侧为蓄水池，同时树脂软化装置的右侧为高回收率膜装置。
与现有技术相比，本实用新型的有益效果是：该电镀废水零排放系统预处理装置，设计了两重降低废水硬度的措施，第一种是在废水的预处理过程中，采用“双碱法”调整pH值，第二种是在膜处理装置系统内，增设了树脂软化装置，电镀废水经过树脂软化装置的处理后进入到高回收率膜装置中，与常规电镀废水零排放系统对比，通过两重降低硬度的措施，进入到膜处理装置和蒸发浓缩装置的废水硬度基本去除完毕，能确保高回收率膜装置和蒸发浓缩系统的长期稳定运行，避免常规处理系统结垢高回收率膜装置造成的能源浪费、清洗频繁、寿命减少等后果，节约能源，降低成本，树脂软化装置和水质硬度仪为市场上现有的装置和技术，且不为本实用新型的创新点和保护点，水质硬度仪的设置能够让工作人员观察到废水硬度的变化。
