申请日2018.04.17
公开(公告)日2018.12.07
IPC分类号G01N33/18; G01N1/34; G01D21/02
摘要
本实用新型提供了一种新型污水有机污染物检测分析仪，包括：柜体，所述柜体内由左至右依次设置有设有第一储液瓶、第二储液瓶、第三储液瓶和第四储液瓶;还包括延伸至所述柜体内的进水管，所述进水管上连接有分别伸入到所述第一储液瓶、第二储液瓶、第三储液瓶和第四储液瓶内的分水水管，每个分水管上设置有流量阀;所述柜体的前柜板上安装有显示屏，所述温度传感器、pH传感器、COD传感器以及氨氮传感器电连接于同一信号采集卡，所述信号采集卡电连接于显示屏。本实用新型的有益效果是：通过进水管和水泵可直接将污水池中的水抽出进行检验，且此检测分析仪不需修建专用厂房，耗费较低，还可随时对污水进行监测分析。
权利要求书

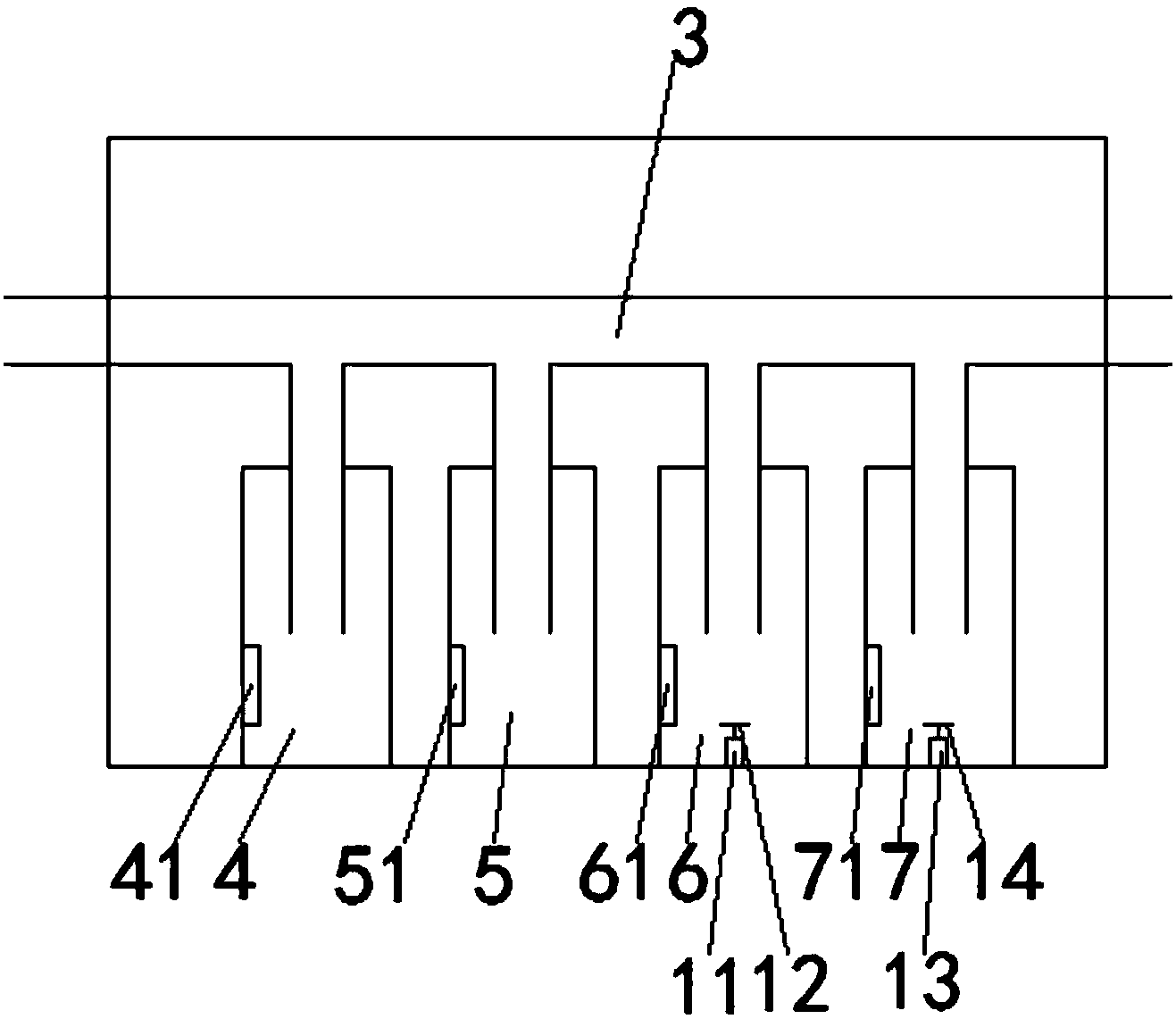

1.一种新型污水有机污染物检测分析仪，其特征在于，包括：柜体(1)，所述柜体(1)内由左至右依次设置有第一储液瓶(4)、第二储液瓶(5)、第三储液瓶(6)和第四储液瓶(7);
所述第一储液瓶(4)内设置有用于感应污水温度的温度传感器(41);所述第二储液瓶(5)内设置有用于测量污水pH值的pH传感器(51);所述第三储液瓶(6)内装有与污水内有机污染物反应的酸性高锰酸钾溶液及浸入到所述酸性高锰酸钾溶液内的COD传感器(61);所述第四储液瓶(7)内装有与污水内氨氮反应的纳氏试剂及浸入到所述纳氏试剂内的氨氮传感器(71);
还包括延伸至所述柜体内的进水管，所述进水管上连接有分别伸入到所述第一储液瓶(4)、第二储液瓶(5)、第三储液瓶(6)和第四储液瓶(7)内的分水管，每个分水管上设置有流量阀;
所述柜体(1)的前柜板(2)上安装有显示屏(21)，所述温度传感器(41)、pH传感器(51)、COD传感器(61)以及氨氮传感器(71)电连接于同一信号采集卡，所述信号采集卡电连接于显示屏(21)。
2.根据权利要求1所述的一种新型污水有机污染物检测分析仪，其特征在于：所述进水管(31)的进水口设置有用于过滤泥沙的过滤装置，且所述进水管(31)上设置有水泵(9)。
3.根据权利要求2所述的一种新型污水有机污染物检测分析仪，其特征在于：所述水泵(9)上设置有控制开关，所述水泵(9)与所述控制开关外接于外部电源。
4.根据权利要求1所述的一种新型污水有机污染物检测分析仪，其特征在于：所述温度传感器(41)、所述pH传感器(51)、所述COD传感器(61)、所述氨氮传感器(71)和所述显示屏(21)都通过引线与外部电源相连接。
5.根据权利要求1所述的一种新型污水有机污染物检测分析仪，其特征在于：所述第三储液瓶(6)内的底部设置有第一微型防水电机(11)，所述第一微型防水电机(11)的输出轴上连接有第一螺旋搅拌桨(12)。
6.根据权利要求1所述的一种新型污水有机污染物检测分析仪，其特征在于：所述第四储液瓶(7)内的底部设置有第二微型防水电机(13)，所述第二微型防水电机(13)的输出轴上连接有第二螺旋搅拌桨(14)。
7.根据权利要求1所述的一种新型污水有机污染物检测分析仪，其特征在于：所述第一储液瓶设有第一放水管，所述第二储液瓶设有第二放水管，所述第三储液瓶设有第三放水管，所述第四储液瓶设有第四放水管。
8.根据权利要求7所述的一种新型污水有机污染物检测分析仪，其特征在于：所述第一放水管设有第一放水开关，所述第二放水管设有第二放水开关，所述第三放水管设有第三放水开关，所述第四放水管设有第四放水开关。
说明书
一种新型污水有机污染物检测分析仪
技术领域
本实用新型涉及到污水检测技术领域，尤其涉及到一种新型污水有机污染物检测分析仪。
背景技术
随着人们环保意识的增强，污水处理越来越重要。而在污水处理之前必须先要通过检测分析出污水中所含有的污染物的成分，污染物分为有机污染物和无机污染物，无机污染物较为简单，但有机污染物必须通过实验才能检测出。现有的检测分析仪都不能直接将污水池中的水进行检验，且还需要修建专用的厂房，购买专用的检验设备，耗费较高，还不能随时随地对污水进行监测分析。
实用新型内容
本实用新型的目的是为了克服现有技术的不足，提供了一种新型污水有机污染物检测分析仪。
本实用新型是通过以下技术方案实现：
本实用新型提供了一种新型污水有机污染物检测分析仪，包括：柜体，所述柜体内由左至右依次设置有设有第一储液瓶、第二储液瓶、第三储液瓶和第四储液瓶;
所述第一储液瓶内设置有用于感应污水温度的的温度传感器;所述第二储液瓶内设置有用于测量污水pH值的pH传感器;所述第三储液瓶内装有与污水内有机污染物反应的酸性高锰酸钾溶液及浸入到所述酸性高锰酸钾溶液内的COD传感器;所述第四储液瓶内装有与污水内氨氮反应的纳氏试剂及浸入到所述纳氏试剂内的氨氮传感器;
还包括延伸至所述柜体内的进水管，所述进水管上连接有分别伸入到所述第一储液瓶、第二储液瓶、第三储液瓶和第四储液瓶内的分水管，每个分水管上设置有流量阀;
所述柜体的前柜板上安装有显示屏，所述温度传感器、pH传感器、COD传感器以及氨氮传感器电连接于同一信号采集卡，所述信号采集卡电连接于显示屏。
优选的，所述进水管的进水口设置有用于过滤泥沙的过滤装置，且所述进水管上设置有水泵。
优选的，所述水泵上设置有控制开关，所述水泵与所述控制开关外接于外部电源。
优选的，所述温度传感器、所述pH传感器、所述COD传感器、所述氨氮传感器和所述显示屏都通过引线与外部电源相连接。
优选的，所述第三储液瓶内的底部设置有第一微型防水电机，所述第一微型防水电机的输出轴上连接有第一螺旋搅拌桨。
优选的，所述第四储液瓶内的底部设置有第二微型防水电机，所述第二微型防水电机的输出轴上连接有第二螺旋搅拌桨。
优选的，所述第一储液瓶设有第一放水管，所述第二储液瓶设有第二放水管，所述第三储液瓶设有第三放水管，所述第四储液瓶设有第四放水管。
优选的，所述第一放水管设有第一放水开关，所述第二放水管设有第二放水开关，所述第三放水管设有第三放水开关，所述第四放水管设有第四放水开关。
本实用新型的有益效果是：通过进水管和水泵可直接将污水池中的水抽出进行检验，且此检测分析仪不需修建专用厂房，耗费较低，还可随时对污水进行监测分析。
