申请日2018.09.07
公开(公告)日2018.12.28
IPC分类号C02F9/12
摘要
本发明公开了一种建筑工地用污水处理装置，包括罐体，所述罐体的内部设有三个隔板，且三个隔板的上下端与罐体相对的内壁固定连接，三个所述隔板的侧壁上均开设有第一开口，三个所述隔板将罐体依次水平方向分隔成第一过滤腔体、第二过滤腔体、沉淀腔与消毒腔，所述第一过滤腔体内依次水平方向设有多个磁铁板与一个过滤网，所述第一过滤腔体相对的上下内侧壁上固定连接有夹紧装置，所述磁铁板与过滤网的上下端均通过夹紧装置固定连接，所述第二过滤腔体内设有电离装置，所述电离装置包括固定架、第一电离板与第二电离板。本发明通过第一过滤腔体、第二过滤腔体、沉淀腔与消毒腔的配合使用，有利于对污水进行高效过滤。
权利要求书

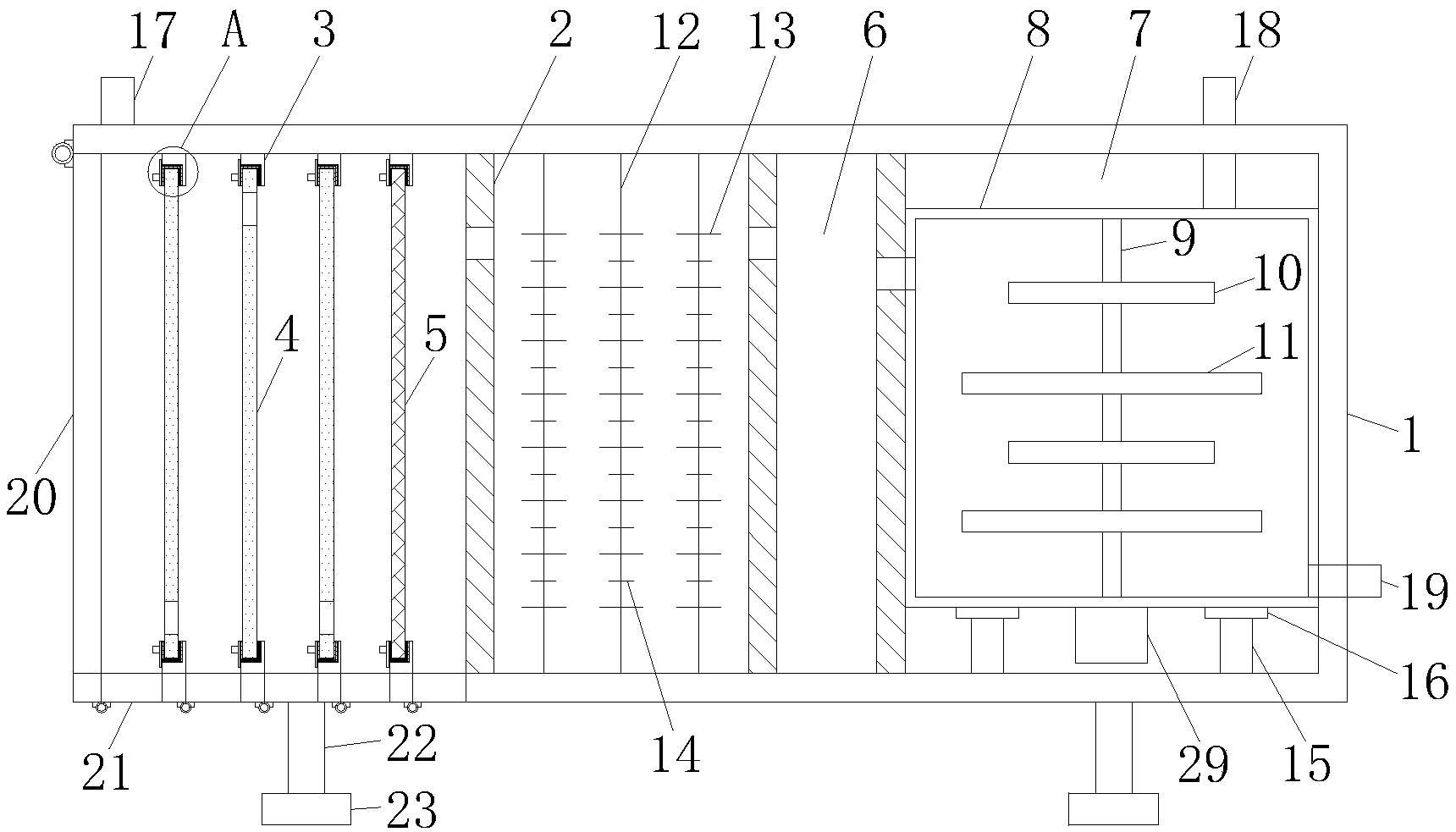

1.一种建筑工地用污水处理装置，包括罐体(1)，其特征在于，所述罐体(1)的内部设有三个隔板(2)，且三个隔板(2)的上下端与罐体(1)相对的内壁固定连接，三个所述隔板(2)的侧壁上均开设有第一开口，三个所述隔板(2)将罐体(1)依次水平方向分隔成第一过滤腔体、第二过滤腔体、沉淀腔(6)与消毒腔(7)，所述第一过滤腔体内依次水平方向设有多个磁铁板(4)与一个过滤网(5)，所述第一过滤腔体相对的上下内侧壁上固定连接有夹紧装置，所述磁铁板(4)与过滤网(5)的上下端均通过夹紧装置固定连接，所述第二过滤腔体内设有电离装置，所述电离装置包括固定架(12)、第一电离板(13)与第二电离板(14)，所述固定架(12)的两端固定连接在第二过滤腔体相对的上下内壁上，所述第一电离板(13)与第二电离板(14)均交错固定连接在固定架(12)上，且第一电离板(13)的长度大于第二电离板(14)的长度，所述消毒腔(7)的内底部固定连接有对称的第一支撑腿(15)，所述第一支撑腿(15)上均固定连接有第一支撑板(16)，两个所述第一支撑板(16)共同固定连接有反应釜(8)，所述反应釜(8)的底部固定连接有驱动电机(29)，所述驱动电机(29)的输出轴贯穿反应釜(8)的内部，所述驱动电机(29)的输出轴与反应釜(8)转动相连，且驱动电机(29)的输出轴与反应釜(8)的连接处设有密封圈，所述驱动电机(29)的输出轴末端固定连接有搅拌轴(9)，所述搅拌轴(9)远离驱动电机(29)的一端与反应釜(8)的内顶部转动相连，所述搅拌轴(9)上交错固定连接有第一搅拌叶(10)与第二搅拌叶(11)，所述第二搅拌叶(11)的长度大于第一搅拌叶(10)，位于消毒腔(7)一侧的第一开口与反应釜(8)的侧壁相连通，所述罐体(1)的顶部固定连接有进水管(17)，且进水管(17)与第一过滤腔体的内部相连通，所述罐体(1)的顶部固定连接有进药管(18)，且进药管(18)贯穿消毒腔(7)并与反应釜(8)相连通，所述反应釜(8)的底部设有出水管(19)，且出水管(19)贯穿反应釜(8)并延伸至罐体(1)的外部，所述罐体(1)的外侧壁上通过转轴转动连接有第一罐盖(20)，所述第一罐盖(20)位于第一过滤腔体的一侧。
2.根据权利要求1所述的一种建筑工地用污水处理装置，其特征在于，所述夹紧装置包括安装座(3)与抵压板(27)，多个所述安装座(3)分别固定连接在第一过滤腔体相对的上下内壁上，所述安装座(3)远离第一过滤腔体的一端侧壁上开设有安装槽(24)，所述安装槽(24)内固定连接有第一橡胶垫(25)，所述磁铁板(4)与过滤网(5)的两端均固定套接有第二橡胶垫(26)，所述第一橡胶垫(25)与第二橡胶垫(26)相抵，所述安装座(3)上通过转轴转动连接有抵压板(27)，所述抵压板(27)上开设有螺纹孔，所述螺纹孔贯穿抵压板(27)并与安装槽(24)相连通，且螺纹孔内螺纹连接有锁紧螺钉(28)。
3.根据权利要求1所述的一种建筑工地用污水处理装置，其特征在于，所述磁铁板(4)的数量为三个，且三个磁铁板(4)上均开设有第二开口，三个所述磁铁板(4)上的第二开口依次上下交错开设，三个所述磁铁板(4)和一个所述过滤网(5)将第一过滤腔体分隔成五个过滤室，且五个过滤室的底部均通过转轴转动连接有第二罐盖(21)，所述第一罐盖(20)与第二罐盖(21)的内侧壁均套设有第三橡胶垫。
4.根据权利要求1所述的一种建筑工地用污水处理装置，其特征在于，所述罐体(1)的底部固定连接有对称的第二支撑腿(22)，且两个第二支撑腿(22)远离罐体(1)的一端均固定连接有第二支撑板(23)。
5.根据权利要求1所述的一种建筑工地用污水处理装置，其特征在于，所述罐体(1)的外表面涂设有环氧富锌底漆。
说明书
一种建筑工地用污水 处理装置
技术领域
本发明涉及污水处理技术领域，尤其涉及一种建筑工地用污水处理装置。
背景技术
污水处理，是为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。随着城市建设的快速发展，各种建筑工地数不胜数，这些建筑工地往往需要使用大量的水资源进行混合材料或者清洗设备，这些水资源使用后会产生大量混合着泥沙、石子、铁钉等的污水，容易对整个过滤装置造成堵塞和损坏，且污水中含有大量的细菌与有害物质，需要对污水进行高效的过滤。
发明内容
本发明的目的是为了解决现有技术中混合着泥沙、石子、铁钉等的污水对过滤装置造成堵塞和损坏，且污水过滤效率不高的问题，而提出的一种建筑工地用污水处理装置。
为了实现上述目的，本发明采用了如下技术方案：
一种建筑工地用污水处理装置，包括罐体，所述罐体的内部设有三个隔板，且三个隔板的上下端与罐体相对的内壁固定连接，三个所述隔板的侧壁上均开设有第一开口，三个所述隔板将罐体依次水平方向分隔成第一过滤腔体、第二过滤腔体、沉淀腔与消毒腔，所述第一过滤腔体内依次水平方向设有多个磁铁板与一个过滤网，所述第一过滤腔体相对的上下内侧壁上固定连接有夹紧装置，所述磁铁板与过滤网的上下端均通过夹紧装置固定连接，所述第二过滤腔体内设有电离装置，所述电离装置包括固定架、第一电离板与第二电离板，所述固定架的两端固定连接在第二过滤腔体相对的上下内壁上，所述第一电离板与第二电离板均交错固定连接在固定架上，且第一电离板的长度大于第二电离板的长度，所述消毒腔的内底部固定连接有对称的第一支撑腿，所述第一支撑腿上均固定连接有第一支撑板，两个所述第一支撑板共同固定连接有反应釜，所述反应釜的底部固定连接有驱动电机，所述驱动电机的输出轴贯穿反应釜的内部，所述驱动电机的输出轴与反应釜转动相连，且驱动电机的输出轴与反应釜的连接处设有密封圈，所述驱动电机的输出轴末端固定连接有搅拌轴，所述搅拌轴远离驱动电机的一端与反应釜的内顶部转动相连，所述搅拌轴上交错固定连接有第一搅拌叶与第二搅拌叶，所述第二搅拌叶的长度大于第一搅拌叶，位于消毒腔一侧的第一开口与反应釜的侧壁相连通，所述罐体的顶部固定连接有进水管，且进水管与第一过滤腔体的内部相连通，所述罐体的顶部固定连接有进药管，且进药管贯穿消毒腔并与反应釜相连通，所述反应釜的底部设有出水管，且出水管贯穿反应釜并延伸至罐体的外部，所述罐体的外侧壁上通过转轴转动连接有第一罐盖，所述第一罐盖位于第一过滤腔体的一侧。
优选的，所述夹紧装置包括安装座与抵压板，多个所述安装座分别固定连接在第一过滤腔体相对的上下内壁上，所述安装座远离第一过滤腔体的一端侧壁上开设有安装槽，所述安装槽内固定连接有第一橡胶垫，所述磁铁板与过滤网的两端均固定套接有第二橡胶垫，所述第一橡胶垫与第二橡胶垫相抵，所述安装座上通过转轴转动连接有抵压板，所述抵压板上开设有螺纹孔，所述螺纹孔贯穿抵压板并与安装槽相连通，且螺纹孔内螺纹连接有锁紧螺钉。
优选的，所述磁铁板的数量为三个，且三个磁铁板上均开设有第二开口，三个所述磁铁板上的第二开口依次上下交错开设，三个所述磁铁板和一个所述过滤网将第一过滤腔体分隔成五个过滤室，且五个过滤室的底部均通过转轴转动连接有第二罐盖，所述第一罐盖与第二罐盖的内侧壁均套设有第三橡胶垫。
优选的，所述罐体的底部固定连接有对称的第二支撑腿，且两个第二支撑腿远离罐体的一端均固定连接有第二支撑板。
优选的，所述罐体的外表面涂设有环氧富锌底漆。
与现有技术相比，本发明提供了一种建筑工地用污水处理装置，具备以下有益效果：
1、该建筑工地用污水处理装置，磁铁板与第二开口的组合将第一过滤腔体分隔成类似于S形通道，污水经过S形通道的时候，由于地球引力与磁铁板磁力的作用，铁钉会被吸附在磁铁板上，大的石头会由于地球引力的作用落在第一过滤腔体的底部，污水再经过过滤网，大部分的杂质被过滤掉，有利于减少泥沙、石头、铁钉等对整个过滤装置造成的堵塞和损坏。
2、该建筑工地用污水处理装置，污水经过磁铁板与过滤网的过滤，再经过第二过滤腔体，在电离装置的作用下，对污水中的有机物进行氧化还原反应，氧化还原后的污水进入沉淀腔内沉淀，经过沉淀后的污水再进入反应釜内，通过进药管往反应釜内加入相关试剂，在驱动电机的搅拌下，加快试剂的溶解，试剂对污水进行最后的净化，然后由出水管排出，从而有利于对污水进行高效的过滤。
该装置中未涉及部分均与现有技术相同或可采用现有技术加以实现，本发明结构简单，操作方便，通过第一过滤腔体、第二过滤腔体、沉淀腔与消毒腔的配合使用，有利于对污水进行高效的过滤。
