申请日2018.09.07
公开(公告)日2018.12.28
IPC分类号B01F7/18; B01F15/02
摘要
本发明公开了一种便于污水处理的搅拌装置，包括壳体，壳体顶端的上表面固定连接有旋转电机，旋转电机的输出端贯穿壳体的顶端并向下延伸，旋转电机的输出端固定连接有第一齿轮，壳体顶端的下表面固定嵌设有两个滚动轴承，两个滚动轴承的内圈均固定套接有连接杆，两个连接杆的底端均固定连接有第二齿轮，第二齿轮与第一齿轮啮合，两个第二齿轮的下表面均固定连接有搅拌杆，两个搅拌杆的杆壁均倾斜固定连接有多个搅拌叶，壳体顶端的上表面开设有两个通孔。本发明操作方便，省时省力，搅拌均匀，提高了药剂污水处理效率，降低了工人的劳动强度，避免了人工清洗费时费力，也提高了污水处理装置的使用寿命。
权利要求书

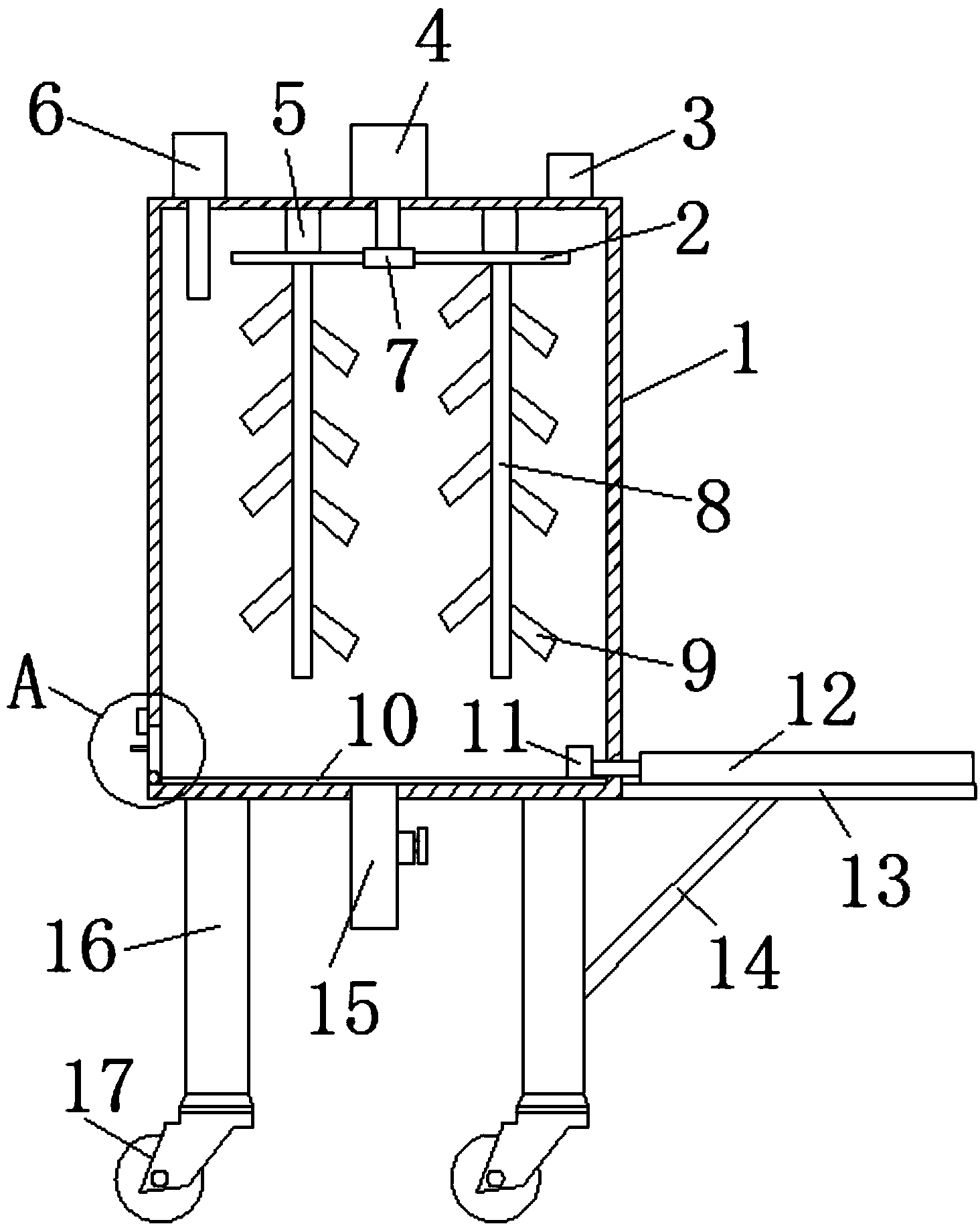

1.一种便于污水处理的搅拌装置，包括壳体(1)，其特征在于，所述壳体(1)顶端的上表面固定连接有旋转电机(4)，所述旋转电机(4)的输出端贯穿壳体(1)的顶端并向下延伸，所述旋转电机(4)的输出端固定连接有第一齿轮(7)，所述壳体(1)顶端的下表面固定嵌设有两个滚动轴承，两个所述滚动轴承的内圈均固定套接有连接杆(5)，两个所述连接杆(5)的底端均固定连接有第二齿轮(2)，所述第二齿轮(2)与第一齿轮(7)啮合，两个所述第二齿轮(2)的下表面均固定连接有搅拌杆(8)，两个所述搅拌杆(8)的杆壁均倾斜固定连接有多个搅拌叶(9)，所述壳体(1)顶端的上表面开设有两个通孔，且两个通孔侧壁分别固定连接有污水进口(3)和药剂进口(6)，所述壳体(1)的左侧外壁开设有矩形通孔，且矩形通孔的底端通过铰链铰接有排污门(18)，所述壳体(1)的右侧外壁固定连接有支撑板(13)，所述支撑板(13)的上表面固定连接有电动推杆(12)，所述电动推杆(12)包括外杆和内杆，所述内杆远离外杆的一端贯穿壳体(1)的右侧壁并向左延伸，所述内杆远离外杆的一端固定连接有半圆形挡板(11)，所述壳体(1)底端的上表面固定连接有过滤网板(10)，所述壳体(1)底端的上表面开设有圆形通孔，且圆形通孔的侧壁固定连接有排水管(15)，所述排水管(15)的内壁固定连接有阀门。
2.根据权利要求1所述的一种便于污水处理的搅拌装置，其特征在于，所述壳体(1)底端的下表面固定连接有多个支撑腿(16)，所述支撑腿(16)的底端固定连接有万向轮(17)。
3.根据权利要求1所述的一种便于污水处理的搅拌装置，其特征在于，所述支撑板(13)的下表面倾斜固定连接有加强杆(14)，所述加强杆(14)远离支撑板(13)的一端与支撑腿(16)的侧壁固定连接。
4.根据权利要求1所述的一种便于污水 处理的搅拌装置，其特征在于，所述排污门(18)的左侧外壁固定连接有把手，所述排污门的四侧面固定设有密封垫。
5.根据权利要求1所述的一种便于污水处理的搅拌装置，其特征在于，所述排污门(18)的上方设有旋转锁(19)，所述旋转锁(19)与壳体(1)的左侧外壁固定连接。
说明书
一种便于污水处理的搅拌装置
技术领域
本发明涉及污水处理设备技术领域，尤其涉及一种便于污水处理的搅拌装置。
背景技术
污水处理：为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，大型的污水处理厂每天处理的污水量很大，为了节约能源，以及减轻污水处理厂的重担，国家是鼓励一些企业自行建设小型的污水处理设施的，而且对于一些大型的用水企业，他们的污水也必须要先自行处理才能运输到污水处理厂。
现有的污水处理装置需要把污水处理药剂投放到污水中，然后需要人工对污水进行搅拌，但人工搅拌费时费力，工人的劳动强度大，且搅拌不均匀，药剂处理污水效率低，此外，现有的污水处理装置不能及时清理污物，影响了装置的使用寿命。
发明内容
本发明的目的是为了解决现有技术中污水处理装置需要人工对污水进行搅拌和污水处理装置不能及时清理污物，影响了装置的使用寿命的问题，而提出的一种便于污水处理的搅拌装置。
为了实现上述目的，本发明采用了如下技术方案：
一种便于污水处理的搅拌装置，包括壳体，所述壳体顶端的上表面固定连接有旋转电机，所述旋转电机的输出端贯穿壳体的顶端并向下延伸，所述旋转电机的输出端固定连接有第一齿轮，所述壳体顶端的下表面固定嵌设有两个滚动轴承，两个所述滚动轴承的内圈均固定套接有连接杆，两个所述连接杆的底端均固定连接有第二齿轮，所述第二齿轮与第一齿轮啮合，两个所述第二齿轮的下表面均固定连接有搅拌杆，两个所述搅拌杆的杆壁均倾斜固定连接有多个搅拌叶，所述壳体顶端的上表面开设有两个通孔，且两个通孔侧壁分别固定连接有污水进口和药剂进口，所述壳体的左侧外壁开设有矩形通孔，且矩形通孔的底端通过铰链铰接有排污门，所述壳体的右侧外壁固定连接有支撑板，所述支撑板的上表面固定连接有电动推杆，所述电动推杆包括外杆和内杆，所述内杆远离外杆的一端贯穿壳体的右侧壁并向左延伸，所述内杆远离外杆的一端固定连接有半圆形挡板，所述壳体底端的上表面固定连接有过滤网板，所述壳体底端的上表面开设有圆形通孔，且圆形通孔的侧壁固定连接有排水管，所述排水管的内壁固定连接有阀门。
优选的，所述壳体底端的下表面固定连接有多个支撑腿，所述支撑腿的底端固定连接有万向轮。
优选的，所述支撑板的下表面倾斜固定连接有加强杆，所述加强杆远离支撑板的一端与支撑腿的侧壁固定连接。
优选的，所述排污门的左侧外壁固定连接有把手，所述排污门的四侧面固定设有密封垫。
优选的，所述排污门的上方设有旋转锁，所述旋转锁与壳体的左侧外壁固定连接。
与现有技术相比，本发明提供了一种便于污水处理的搅拌装置，具备以下有益效果：
1、该便于污水处理的搅拌装置，通过设置有旋转电机，首先从污水进口向污水处理装置中加注污水，然后把污水处理药剂从药剂进口进入污水处理装置里面，之后启动旋转电机，旋转电机带动第一齿轮转动，第一齿轮带动第二齿轮转动，第二齿轮带动搅拌杆转动，搅拌杆带动搅拌叶转动，该结构操作简单，省时省力，搅拌均匀，提高了药剂污水处理效率，降低了工人的劳动强度。
2、该便于污水处理的搅拌装置，通过设置有电动推杆，当污水被药剂处理后，工作人员打开阀门，从排水管把处理后的污水排出装置，然后旋转旋转锁，打开排污门，之后启动电动推杆，内杆推动半圆形挡板，半圆形挡板推动污物从排污门处排出装置，该结构操作简单，避免了人工清洗费时费力，也提高了污水处理装置的使用寿命。
该装置中未涉及部分均与现有技术相同或可采用现有技术加以实现，本发明操作方便，省时省力，搅拌均匀，提高了药剂污水处理效率，降低了工人的劳动强度，避免了人工清洗费时费力，也提高了污水处理装置的使用寿命。
