申请日2017.08.30
公开(公告)日2018.04.17
IPC分类号B01D36/02
摘要
本实用新型提供了一种用于缸筒清洗机的污水处理设备，包括进水管和出水管，进水管上设有负压泵，该进水管的另一端固定连通有安装管，安装管外侧通过螺纹结构固定连通有过滤管，过滤管内固定设有滤板，过滤腔内设有过滤层，该过滤层分别为石英砂过滤层、活性炭过滤层和木棉过滤层，安装口外侧的过滤腔顶端上贯穿设有通气孔，且过滤腔底端固定连通有出水管。本实用新型负压泵将进水管内的污水以高压状态充入过滤管中，通过过滤管内的滤板对污水内较大的杂质颗粒进行去除，粗过滤后的污水和气体一起进入过滤腔内，气体通过通气孔排出，而污水分别依次通过石英砂过滤层、活性炭过滤层和木棉过滤层进行过滤，净化后的污水通过出水管排出。
权利要求书

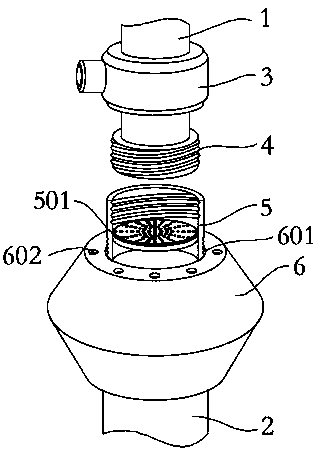

1.一种用于缸筒清洗机的污水处理设备，包括进水管(1)和出水管(2)，所述进水管(1)的一端固定连通缸筒清洗机的污水出口端，其特征在于：所述进水管(1)上设有负压泵(3)，该进水管(1)的另一端固定连通有安装管(4)，所述安装管(4)外侧通过螺纹结构固定连通有过滤管(5)，所述过滤管(5)内固定设有滤板(501)，且过滤管(5)的下端通过螺纹结构固定安装在过滤腔(6)顶端的安装口(601)上，所述过滤腔(6)内设有过滤层，该过滤层分别为石英砂过滤层(7)、活性炭过滤层(8)和木棉过滤层(9)，该石英砂过滤层(7)、活性炭过滤层(8)和木棉过滤层(9)分别从上到下固定横向分布在过滤腔(6)内，所述安装口(601)外侧的过滤腔(6)顶端上贯穿设有通气孔(602)，且过滤腔(6)底端固定连通有出水管(2)。
2.根据权利要求1所述的一种用于缸筒清洗机的污水处理设备，其特征在于：所述负压泵(3)将进水管(1)内的污水以高压状态充入过滤管(5)中，所述滤板(501)上设有圆形滤孔，该圆形滤孔的直径小于2mm。
3.根据权利要求1所述的一种用于缸筒清洗机的污水 处理设备，其特征在于：所述过滤管(5)为中空圆柱型结构，其上端内侧和下端外侧均设有内螺纹，通过该两处螺纹结构分别与安装管(4)外端、安装口(601)内端固定连接。
4.根据权利要求1所述的一种用于缸筒清洗机的污水处理设备，其特征在于：所述过滤腔(6)为两个相同的中空圆柱型结构拼接而成，其内的石英砂过滤层(7)、活性炭过滤层(8)和木棉过滤层(9)均为圆形盘状结构。
5.根据权利要求1所述的一种用于缸筒清洗机的污水处理设备，其特征在于：所述通气孔(602)的数量设有多个，均对称分布在过滤腔(6)顶面上，通过通气孔(602)将过滤腔(6)内的气体排出。
说明书
一种用于缸筒清洗机的污水处理设备
技术领域
本实用新型涉及缸筒清洗机技术领域，具体为一种用于缸筒清洗机的污水处理设备。
背景技术
缸筒清洗机是为液压支架立柱及千斤顶缸筒清洗而设计的转筒清洗设备，清洗质量满足液压支架的修复最新国家标准GB25974.2-2
010上的规定，单伸缩立柱缸清洗后的杂质含量在40-55mg之间，双伸缩立柱缸的杂质含量在60-75mg之间，千斤顶和支撑千斤顶的杂质含量在25-40mg之间。
目前缸筒清洗后的污水内杂质含量较多，如果直接排放出去会对环境造成破坏，而现有常用的污水处理设备价格大多比较昂贵，后期使用中需要定时更换滤芯，而且维修不方便，为此我们提出一种用于缸筒清洗机的污水处理设备。
实用新型内容
本实用新型的目的在于提供一种用于缸筒清洗机的污水处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种用于缸筒清洗机的污水处理设备，包括进水管和出水管，所述进水管的一端固定连通缸筒清洗机的污水出口端，所述进水管上设有负压泵，该进水管的另一端固定连通有安装管，所述安装管外侧通过螺纹结构固定连通有过滤管，所述过滤管内固定设有滤板，且过滤管的下端通过螺纹结构固定安装在过滤腔顶端的安装口上，所述过滤腔内设有过滤层，该过滤层分别为石英砂过滤层、活性炭过滤层和木棉过滤层，该石英砂过滤层、活性炭过滤层和木棉过滤层分别从上到下固定横向分布在过滤腔内，所述安装口外侧的过滤腔顶端上贯穿设有通气孔，且过滤腔底端固定连通有出水管。
优选的，所述负压泵将进水管内的污水以高压状态充入过滤管中，所述滤板上设有圆形滤孔，该圆形滤孔的直径小于2mm。
优选的，所述过滤管为中空圆柱型结构，其上端内侧和下端外侧均设有内螺纹，通过该两处螺纹结构分别与安装管外端、安装口内端固定连接。
优选的，所述过滤腔为两个相同的中空圆柱型结构拼接而成，其内的石英砂过滤层、活性炭过滤层和木棉过滤层均为圆形盘状结构。
优选的，所述通气孔的数量设有多个，均对称分布在过滤腔顶面上，通过通气孔将过滤腔内的气体排出。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型负压泵将进水管内的污水以高压状态充入过滤管中，通过过滤管内的滤板对污水内较大的杂质颗粒进行去除，通过螺纹结构可以方便过滤管的更换，定期更换过滤管和滤板可以保证其粗过滤的效果;
2、粗过滤后的污水和气体一起进入过滤腔内，气体通过通气孔排出，而污水分别依次通过石英砂过滤层、活性炭过滤层和木棉过滤层进行过滤，通过该过滤层后的净化污水通过出水管排出。
