申请日2017.08.26
公开(公告)日2018.05.04
IPC分类号B08B9/087; B08B9/093
摘要
本实用新型提供一种方便净化的废水处理装置，涉及废水处理领域。该方便净化的废水处理装置，包括废水处理装置本体，所述废水处理装置本体的一侧相通有进水管，所述废水处理装置本体的另一侧下方相通有出水管，所述废水处理装置本体的顶部套接有废水处理装置盖，所述废水处理装置本体顶部的一侧相通有进药管。该方便净化的废水处理装置，该设备结构简单操作方便，通过废水处理装置本体一侧的固定箱，在固定箱内部电机的带动下通过螺纹杆使得螺纹套进行移动，在螺纹套进行移动的同时达到了带动刷子固定块上的橡胶刷进行左右移动的效果，从而对废水处理装置本体的底部进行净化处理，解决了现在的废水处理装置不方便净化的问题。
权利要求书

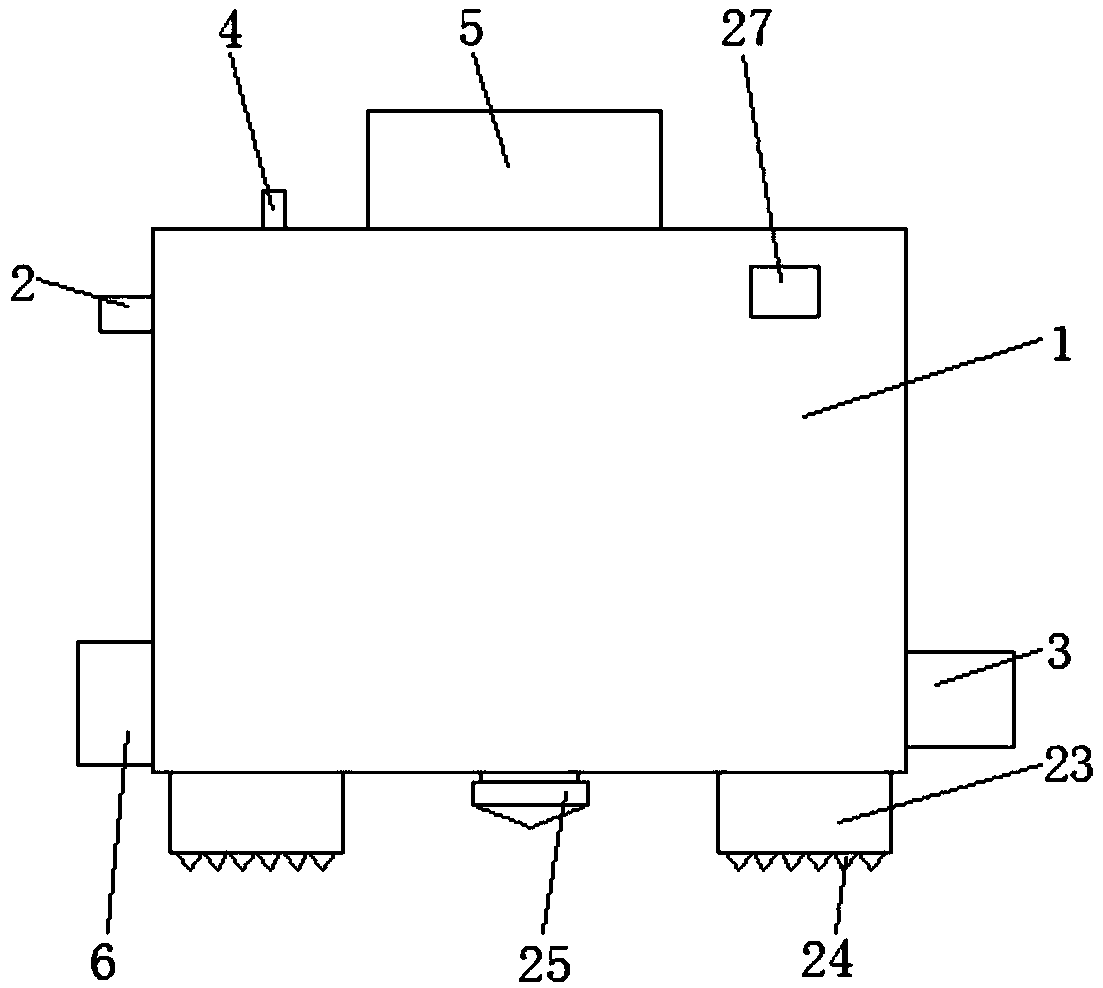

1.一种方便净化的废水处理装置，包括废水处理装置本体(1)，其特征在于：所述废水处理装置本体(1)的一侧相通有进水管(2)，所述废水处理装置本体(1)的另一侧下方相通有出水管(3)，所述废水处理装置本体(1)的顶部套接有废水处理装置盖(5)，所述废水处理装置本体(1)顶部的一侧相通有进药管(4)，所述废水处理装置本体(1)的一侧且位于进水管(2)的下方固定连接有固定箱(6)，所述固定箱(6)的内壁一侧固定连接有电机(7)，所述电机(7)的输出端固定连接有螺纹杆(26)，所述废水处理装置本体(1)的一侧且位于固定箱(6)的内部镶嵌设置有密封套筒(8)，所述螺纹杆(26)远离电机(7)的一段贯穿密封套筒(8)并延伸至废水处理装置本体(1)的内部，所述废水处理装置本体(1)的内部设置有与螺纹杆(26)相适配的螺纹套(9)，所述螺纹套(9)和螺纹杆(26)之间螺纹连接，所述废水处理装置本体(1)的内壁一侧固定连接有固定座(11)，所述固定座(11)的顶部固定连接有过滤网(12)，所述废水处理装置本体(1)内壁的另一侧固定连接有滤网固定架(10)，所述螺纹套(9)的顶部固定连接有滑块(13)，所述螺纹套(9)的底部固定连接有刷子固定块(14)，所述废水处理装置本体(1)的一侧且位于出水管(3)的上方固定连接有清水箱(16)，所述清水箱(16)的底部联通有水泵(17)，所述水泵(17)的底部联通有清水管(18)。
2.根据权利要求1所述的一种方便净化的废水处理装置，其特征在于：所述刷子固定块(14)的底部固定连接有橡胶刷(15)，所述清水管(18)远离水泵(17)的一端贯穿废水处理装置本体(1)并与设置在废水处理装置本体(1)内部花洒(19)相通。
3.根据权利要求1所述的一种方便净化的废水 处理装置，其特征在于：所述滤网固定架(10)的底部开设有滑槽(20)，所述滑块(13)位于滑槽(20)的内部，所述滑槽(20)的两侧固定安装有限位杆(21)。
4.根据权利要求1所述的一种方便净化的废水处理装置，其特征在于：所述废水处理装置盖(5)的内壁顶部固定安装有紫外线灯(22)，所述废水处理装置本体(1)的底部相通有排污管(25)。
5.根据权利要求1所述的一种方便净化的废水处理装置，其特征在于：所述废水处理装置本体(1)的底部两侧均固定连接有支撑腿(23)，所述支撑腿(23)的底部开设有防滑纹(24)。
6.根据权利要求1所述的一种方便净化的废水处理装置，其特征在于：所述废水处理装置本体(1)的正面固定安装有开关(27)，所述开关(27)的输出端分别和电机(7)、水泵(17)的输入端电性连接。
说明书
一种方便净化的废水处理装置
技术领域
本实用新型涉及废水处理技术领域，具体为一种方便净化的废水处理装置。
背景技术
废水处理设备采用国际先进的生物处理工艺，在总结国内外生活废水处理装置的运行经验的基础上，结合自己的科研成果和工程实践，设计出一种可地埋设置的成套有机废水处理装置，集去除BOD5、COD、NH3-N于一身，具有技术性能稳定可靠，处理效果好，投资省，自动化运行，维护操作方便，不占地表面积，不需盖房，不需采暖保温等优点。地面之上可种花种草，不影响周围环境。
污水处理装置是我们生活中比较常见的设备，主要用于生活或者工业的污水处理，由于污水中的杂物比较的多，污水处理装置一般在使用一段时间后，就要对污水处理装置的底部进行定时净化的处理，以便污水处理装置更好的运行，但是现在污水处理装置在对其底部进行净化处理时，一般需要对污水处理装置进行拆卸，所以在净化清洗就非常的麻烦且净化清洗的效率非常的底。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种方便净化的废水处理装置，解决了上述背景技术中提出的问题。
(二)技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种方便净化的废水处理装置，包括废水处理装置本体，所述废水处理装置本体的一侧相通有进水管，所述废水处理装置本体的另一侧下方相通有出水管，所述废水处理装置本体的顶部套接有废水处理装置盖，所述废水处理装置本体顶部的一侧相通有进药管，所述废水处理装置本体的一侧且位于进水管的下方固定连接有固定箱，所述固定箱的内壁一侧固定连接有电机，所述电机的输出端固定连接有螺纹杆，所述废水处理装置本体的一侧且位于固定箱的内部镶嵌设置有密封套筒，所述螺纹杆远离电机的一段贯穿密封套筒并延伸至废水处理装置本体的内部，所述废水处理装置本体的内部设置有与螺纹杆相适配的螺纹套，所述螺纹套和螺纹杆之间螺纹连接，所述废水处理装置本体的内壁一侧固定连接有固定座，所述固定座的顶部固定连接有过滤网，所述废水处理装置本体内壁的另一侧固定连接有滤网固定架，所述螺纹套的顶部固定连接有滑块，所述螺纹套的底部固定连接有刷子固定块，所述废水处理装置本体的一侧且位于出水管的上方固定连接有清水箱，所述清水箱的底部联通有水泵，所述水泵的底部联通有清水管。
优选的，所述刷子固定块的底部固定连接有橡胶刷，所述清水管远离水泵的一端贯穿废水处理装置本体并与设置在废水处理装置本体内部花洒相通。
优选的，所述滤网固定架的底部开设有滑槽，所述滑块位于滑槽的内部，所述滑槽的两侧固定安装有限位杆。
优选的，所述废水处理装置盖的内壁顶部固定安装有紫外线灯，所述废水处理装置本体的底部相通有排污管。
优选的，所述废水处理装置本体的底部两侧均固定连接有支撑腿，所述支撑腿的底部开设有防滑纹。
优选的，所述废水处理装置本体的正面固定安装有开关，所述开关的输出端分别和电机、水泵的输入端电性连接。
(三)有益效果
本实用新型提供了一种方便净化的废水处理装置。具备以下有益效果：
1、该方便净化的废水处理装置，该设备结构简单操作方便，通过废水处理装置本体一侧的固定箱，在固定箱内部电机的带动下通过螺纹杆使得螺纹套进行移动，在螺纹套进行移动的同时达到了带动刷子固定块上的橡胶刷进行左右移动的效果，从而对废水处理装置本体的底部进行净化处理。
2、该方便净化的废水处理装置，通过清水箱和水泵的配合，使得清水管上的花洒对清理过的废水处理装置本体的底部进行清水的冲洗，从而达到更好的净化效果，解决了现在污水处理装置在对其底部进行净化处理时，一般需要对污水处理装置进行拆卸，所以在净化清洗就非常的麻烦且净化清洗的效率非常底的问题。
