申请日2017.08.24
公开(公告)日2018.03.23
IPC分类号C02F9/14; C02F103/44
摘要
本实用新型公开一种机车冲洗废水处理装置，包括壳体及设置于所述壳体中的水处理模块，所述壳体的一端有废水进口、另一端有清水出口;所述水处理模块自废水进水侧至清水出水侧依次包括水解酸化池、第一生物接触氧化池、第二生物接触氧化池、斜管沉淀池以及消毒池。本实用新型实现了对废水的有效处理，在保证有效处理机床冲洗废水处理的同时，占地面积相对较小，便于安装使用。
权利要求书

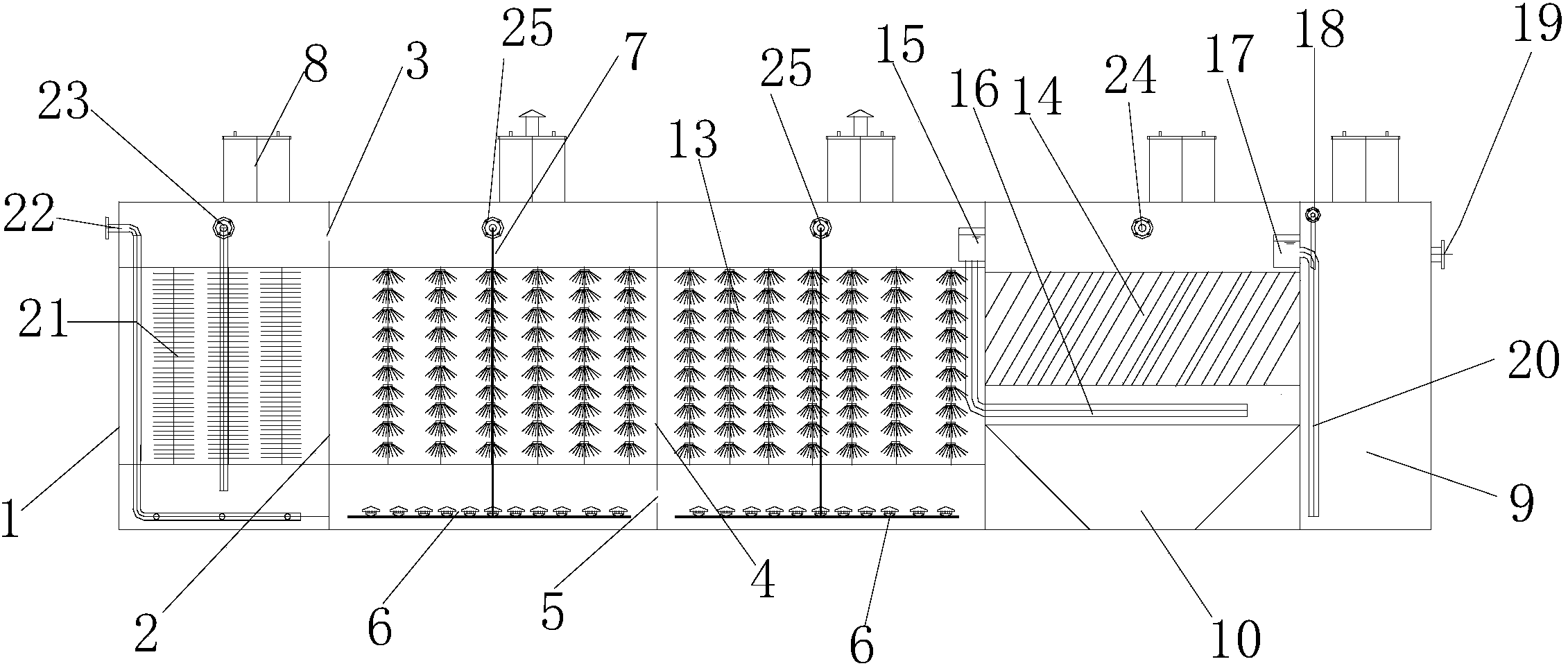

1.一种机车冲洗废水处理装置，其特征在于，包括壳体及设置于所述壳体中的水处理模块，所述壳体的一端有废水进口、另一端有清水出口;所述水处理模块自废水进水侧至清水出水侧依次包括水解酸化池、第一生物接触氧化池、第二生物接触氧化池、斜管沉淀池以及消毒池;所述水解酸化池内底部有多排进水布水支管，通过进水管与废水进口连接，所述进水布水支管上方布置有多排弹性填料;所述第一生物接触氧化池、第二生物接触氧化池的底部有曝气管，曝气管上有曝气头，所述曝气头的上方布置有填料，所述斜管沉淀池内布置多排倾斜角度为60度的斜管，所述斜管的下方设有布水管，所述消毒池内设有消毒液排入管，以引入消毒液进行消毒。
2.如权利要求1所述机车冲洗废水处理装置，其特征在于，所述水解酸化池的与第一生物接触氧化池之间的隔板上部具有溢流口，所述第一生物接触氧化池、第二生物接触氧化池的隔板下部开有通孔，使第一生物接触氧化池、第二生物接触氧化池于底部相通，所述第二生物接触氧化池与斜管沉淀池的相接板面的上部设有第一集水椻槽，所述第一集水椻槽连接所述布水管的进水口，所述斜管沉淀池与消毒池的间隔板上方于所述斜管沉淀池一侧安装有第二集水椻槽，所述第二集水椻槽与消毒池进水管的进水口连接。
3.如权利要求2所述机车冲洗废水处理装置，其特征在于，所述消毒池进水管的上部开口与所述消毒液排入管相连接并连通。
4.如权利要求1所述机车冲洗废水处理装置，其特征在于，所述斜管沉淀池下部有锥形的泥污收集器。
5.如权利要求1所述机车冲洗废水 处理装置，其特征在于，所述壳体的顶部设有检修孔，所述检修孔为多个，分别对应所述水解酸化池、第一生物接触氧化池、第二生物接触氧化池、斜管沉淀池以及消毒池。
6.如权利要求4或5所述机车冲洗废水处理装置，其特征在于，所述壳体的侧壁上分别有一个污泥回流接口、两个曝气进气接口、一个水回流接口以及一个消毒液排入接口。
说明书
一种机车冲洗废水处理装置
技术领域
本实用新型涉及污水处理设备技术领域，具体涉及一种机车冲洗废水处理装置。
背景技术
近年来，随着经济的快速发展，国民的生活水平逐年提高。各企业对土地的使用要求日渐紧张，土地变成寸土寸金，进而企业对节约土地的意思越来越强。然而各企业中污水处理部分在企业用地面积上占有相当一部分比例，因此，各个企业在保证其污水处理达到相关环保要求的同时，尽量要求污水处理做到占地面积的最小化。为保护环境、节约企业占地面积。目前的机车冲洗废水处理装置占地面积均比较大。因此为减少占地面积，开发一种新型的一体化的机车冲洗废水处理装置，以减少占地面积，具有重要的意义。
实用新型内容
本实用新型的目的是针对现有技术中存在的技术缺陷，而提供一种机车冲洗废水处理装置。
为实现本实用新型的目的所采用的技术方案是：
一种机车冲洗废水处理装置，包括壳体及设置于所述壳体中的水处理模块，所述壳体的一端有废水进口、另一端有清水出口;所述水处理模块自废水进水侧至清水出水侧依次包括水解酸化池、第一生物接触氧化池、第二生物接触氧化池、斜管沉淀池以及消毒池;所述水解酸化池内底部有多排进水布水支管，通过进水管与废水进口连接，所述进水布水支管上方布置有多排弹性填料;所述第一生物接触氧化池、第二生物接触氧化池的底部有曝气管，曝气管上有曝气头，所述曝气头的上方布置有填料，所述斜管沉淀池内布置多排倾斜角度为 60度的斜管，所述斜管的下方设有布水管，所述消毒池内设有消毒液排入管，以引入消毒液进行消毒。
所述水解酸化池的与第一生物接触氧化池之间的隔板上部具有溢流口，所述第一生物接触氧化池、第二生物接触氧化池的隔板下部开有通孔，使第一生物接触氧化池、第二生物接触氧化池于底部相通，所述第二生物接触氧化池与斜管沉淀池的相接板面的上部设有第一集水椻槽，所述第一集水椻槽连接所述布水管的进水口，所述斜管沉淀池与消毒池的间隔板上方于所述斜管沉淀池一侧安装有第二集水椻槽，所述第二集水椻槽与消毒池进水管的进水口连接。
所述消毒池进水管的上部开口与所述消毒液排入管相连接并连通。
所述斜管沉淀池下部有锥形的泥污收集器。
所述壳体的顶部设有检修孔，所述检修孔为多个，分别对应所述水解酸化池、第一生物接触氧化池、第二生物接触氧化池、斜管沉淀池以及消毒池。
所述壳体的侧壁上分别有一个污泥回流接口、两个曝气进气接口、一个水回流接口以及一个消毒液排入接口。
本实用新型机车冲洗废水处理装置，通过在壳体内依次布置水解酸化池、第一生物接触氧化池、第二生物接触氧化池、斜管沉淀池以及消毒池，使进入的废水依次通过水解酸化池、第一生物接触氧化池、第二生物接触氧化池、斜管沉淀池以及消毒池进行处理，实现了对废水的有效处理，在保证有效处理机床冲洗废水处理的同时，占地面积相对较小，便于安装使用。
