申请日2017.08.22
公开(公告)日2018.05.01
IPC分类号C02F9/14
摘要
本实用新型公开了一种基于微生物好氧发酵粪污减量化的养殖污水处理装置，包括粪污预处理结构和污水深度处理结构，所述粪污预处理结构包括微生物发酵槽，所述微生物发酵槽上方设有轨道，所述轨道上设有翻抛机，所述翻抛机的翻抛叶片位于微生物发酵槽内;所述微生物发酵槽的上方设有喷淋管;所述喷淋管与粪污池相连通;所述污水深度处理结构包括从左至右依次设置的厌氧反应池、好氧反应池、沉淀分离池、清水池，所述厌氧反应池与微生物发酵槽底部相连通;所述好氧反应池与厌氧反应池相连通;所述沉淀分离池与好氧反应池相连通;所述清水池与沉淀分离池相连通。本实用新型结构简单，侧重于粪污的预处理及后续的污水深度处理，方便养殖户使用管理。
权利要求书
1.一种基于微生物好氧发酵粪污减量化的养殖污水处理装置，其特征在于：包括粪污预处理结构和污水深度处理结构，所述粪污预处理结构包括微生物发酵槽(1)，所述微生物发酵槽(1)上方设有轨道(2)，所述轨道(2)上设有翻抛机(3)，所述翻抛机(3)的翻抛叶片(31)位于微生物发酵槽(1)内;所述微生物发酵槽(1)的上方设有喷淋管(4);所述喷淋管(4)通过粪污泵(5)与设于微生物发酵槽(1)侧边的粪污池(6)相连通;
所述污水深度处理结构包括从左至右依次设置的厌氧反应池(8)、好氧反应池(9)、沉淀分离池(10)、清水池(11)，所述厌氧反应池(8)与微生物发酵槽(1)相连通;所述好氧反应池(9)与厌氧反应池(8)相连通;所述沉淀分离池(10)与好氧反应池(9)相连通;所述清水池(11)与沉淀分离池(10)相连通。
2.根据权利要求1所述的一种基于微生物好氧发酵粪污减量化的养殖污水处理装置，其特征在于：所述微生物发酵槽(1)的上方设有阳光棚(7)。
3.根据权利要求1所述的一种基于微生物好氧发酵粪污减量化的养殖污水处理装置，其特征在于：所述粪污池(6)内设有搅拌机(12)。
4.根据权利要求1所述的一种基于微生物好氧发酵粪污减量化的养殖污水处理装置，其特征在于：所述好氧反应池(9)与设于好氧反应池(9)侧边的鼓风机(13)相连通。
5.根据权利要求1所述的一种基于微生物好氧发酵粪污减量化的养殖污水处理装置，其特征在于：所述沉淀分离池(10)通过污泥泵(14)与粪污池 (6)相连通;所述厌氧反应池(8)和好氧反应池(9)分别通过污泥回流管(15)与粪污池(6)相连通。
6.根据权利要求1所述的一种基于微生物好氧发酵粪污减量化的养殖污水处理装置，其特征在于：所述沉淀分离池(10)通过抽吸泵(16)、超滤膜件(17)与清水池(11)相连通;所述超滤膜件(17)与清水池(11)之间设有反冲洗泵(18);所述清水池(11)通过超滤膜件(17)与好氧反应池(9)相连通。
说明书
一种基于微生物好氧发酵粪污减量化的养殖污水处理装置
技术领域
本实用新型涉及微生物发酵及高浓度有机污水处理领域，尤其涉及到一种基于微生物好氧发酵粪污减量化的养殖污水处理装置。
背景技术
养殖污水属于一种较难处理的污水，由于污水中含有大量的粪便等杂质，粪便中的有机成分及其他物质经水泡后会溶解到污水中，使得污水中的污染物浓度增高，增加污水处理的难度和处理成本。传统的养殖污水处理方式一般是通过机械式的固液分离设备把粪污中的粪便等固体杂种从污水中通过物理的方法分离出来，分离出来的粪便另行处置，而溶解有大量粪便污染物质的污水进入到后续的污水处理装置进行处理;粪便在污水中混合浸泡的时间长短以及固液分离设备的固液分离效果直接影响后续的污水处理效果;在实际运行中由于浸泡时间等因素较难控制，所以污水中的进水污染物浓度波动较大，从而较大程度影响后续污水处理的效果。
实用新型内容
本实用新型的目的在于克服上述现有技术中的不足之处而提供一种结构简单、操作方便、实用的基于微生物好氧发酵粪污减量化的养殖污水处理装置。
本实用新型是通过如下方式实现的：

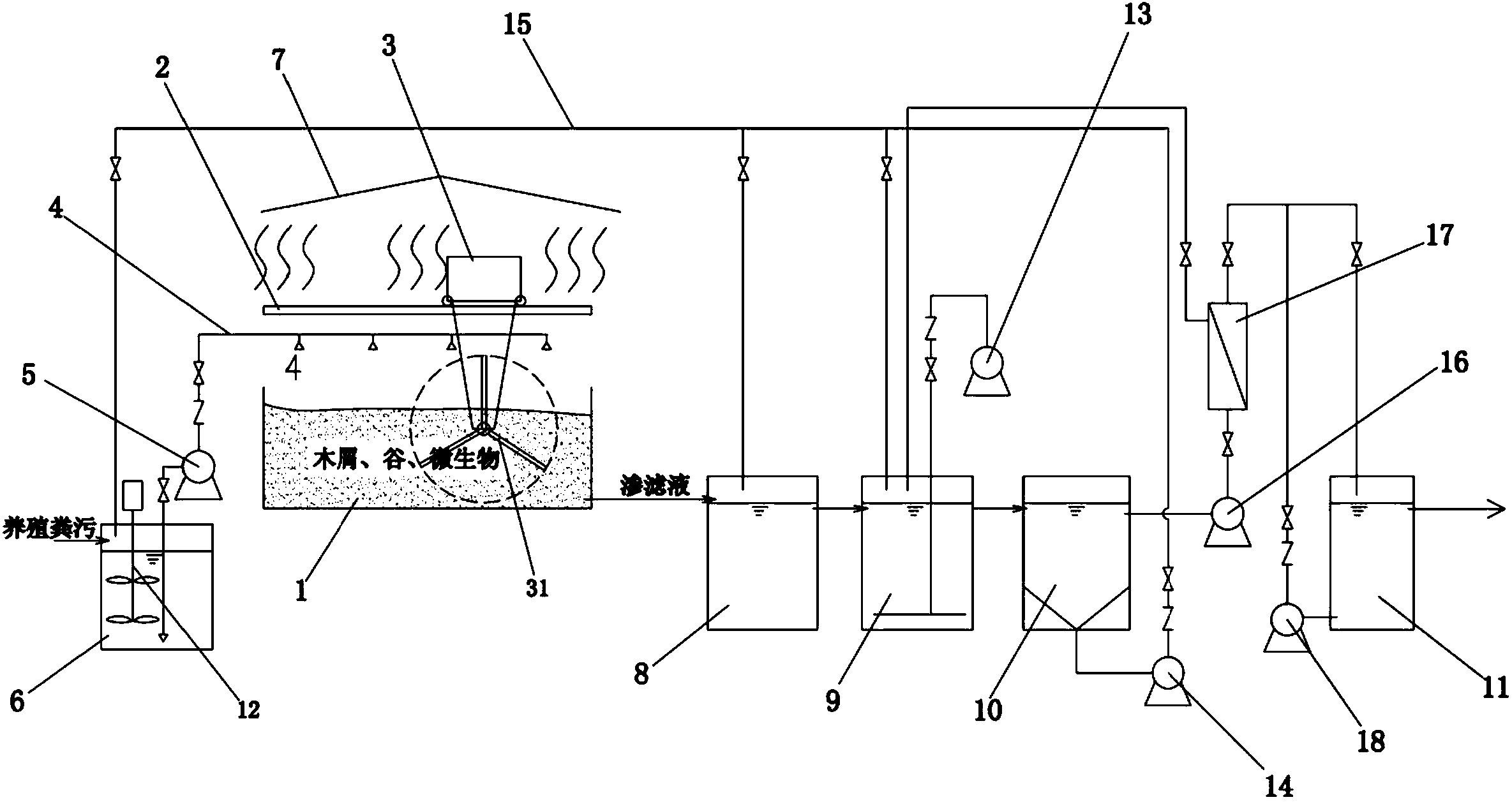

一种基于微生物好氧发酵粪污减量化的养殖污水处理装置，其特征在于：包括粪污预处理结构和污水深度处理结构，所述粪污预处理结构包括微生物发酵槽1，所述微生物发酵槽1上方设有轨道2，所述轨道2上设有翻抛机3，所述翻抛机3的翻抛叶片31位于微生物发酵槽1内;所述微生物发酵槽1的上方设有喷淋管4;所述喷淋管4通过粪污泵5与设于微生物发酵槽1侧边的粪污池6相连通;
所述污水深度处理结构包括从左至右依次设置的厌氧反应池8、好氧反应池9、沉淀分离池10、清水池11，所述厌氧反应池8与微生物发酵槽1相连通;所述好氧反应池9与厌氧反应池8相连通;所述沉淀分离池10与好氧反应池9相连通;所述清水池11与沉淀分离池10相连通。
进一步地，所述微生物发酵槽1的上方设有阳光棚7。
进一步地，所述粪污池6内设有搅拌机12。
进一步地，所述好氧反应池9与设于好氧反应池9侧边的鼓风机13相连通。
进一步地，所述沉淀分离池10通过污泥泵14与粪污池6相连通;所述厌氧反应池8和好氧反应池9分别通过污泥回流管15与粪污池6相连通。
进一步地，所述沉淀分离池10通过抽吸泵16、超滤膜件17与清水池11相连通;所述超滤膜件17与清水池11之间设有反冲洗泵18;所述清水池11通过超滤膜件17与好氧反应池9相连通。
本实用新型的有益效果在于：结构简单，侧重于粪污的预处理及后续的污水深度处理，方便养殖户使用管理。
