申请日2018.10.25
公开(公告)日2018.12.14
IPC分类号C02F3/00
摘要
本发明公开一种序批式活性污泥反应器，包括进水区、反应区、智能控制器，所述进水区、反应区、智能控制器从左往右依次相邻，所述进水区设有搅拌装置，其底部设有出水口，所述反应区内部设有多组曝气头，所述曝气头管道连通外部的曝气泵，所述反应区底部设有与进水区底部的出水口管道连通的进水口，出水口与进水口的连通管道上设有第一隔膜泵，所述反应区内部设有一端管口在其内部中层的排水管，所述排水管贯穿反应区底部，且排水管位于反应区外部的一端处设有第二隔膜泵，所述智能控制器分别控制连接搅拌装置、第一隔膜泵、第二隔膜泵、曝气泵。本发明结构简单、新颖，适用于处理各种水质水量变化生活污水和工业废水。体积小，节省空间。
权利要求书
1.一种序批式活性污泥反应器，其特征在于，包括进水区、反应区、智能控制器，所述进水区、反应区、智能控制器从左往右依次相邻，所述进水区设有搅拌装置，其底部设有出水口，所述反应区内部设有多组曝气头，所述曝气头管道连通外部的曝气泵，所述反应区底部设有与进水区底部的出水口管道连通的进水口，出水口与进水口的连通管道上设有第一隔膜泵，所述反应区内部设有一端管口在其内部中层的排水管，所述排水管贯穿反应区底部，且排水管位于反应区外部的一端处设有第二隔膜泵，所述智能控制器分别控制连接搅拌装置、第一隔膜泵、第二隔膜泵、曝气泵。
2.根据权利要求1所述的序批式活性污泥反应器，其特征在于，所述进水区还设有进水管，所述进水管上设有第一阀门，所述出水口的出水端设有第二阀门，所述排水管上设有第三阀门，所述的智能控制器分别控制连接所述的第一阀门、第二阀门、第三阀门。
3.根据权利要求1所述的序批式活性污泥反应器，其特征在于，所述智能控制器采用89C51单片机。
4.根据权利要求1所述的序批式活性污泥反应器，其特征在于，所述搅拌装置包括搅拌电机、转轴、搅拌叶片，所述搅拌电机设置在进水区顶部，其主轴同轴连接设置在进水区内部的转轴，所述转轴下端连接所述的搅拌叶片。
5.根据权利要求1所述的序批式活性污泥反应器，其特征在于，所述进水区与反应区底部均设有污泥排出管，其管道上均设有手动闸阀。
说明书
一种序批式活性污泥反应器
技术领域
本发明涉及环保设备领域，具体是一种序批式活性污泥反应器。
背景技术
相比于传统活性污泥法，序批式活性污泥法投资小、占地面积少，曝气条件下去除有机物的同时，通过氨化硝化转成氨氮量大大减少，好氧厌氧的反复过程将水中大部分磷转移到污泥中。由于去除效果高，对冲击负荷适应性强，污泥处理费用低，近年来序批式活性污泥法已经广泛应用于城镇、饭店等生活污水和食品加工厂、啤酒厂等低浓度的有机废水处理中。但在间歇运行周期中，各个反应阶段的运行时间，反应器内混合液体积的变化以及运行状态等必须根据进水情况灵活调节，各阶段手动控制工业自动化程度较低，无法实现自动控制。
发明内容
本发明的目的在于提供一种序批式活性污泥反应器，以解决上述背景技术中提出的问题。
为了解决上述技术问题，本发明采用的技术方案是：

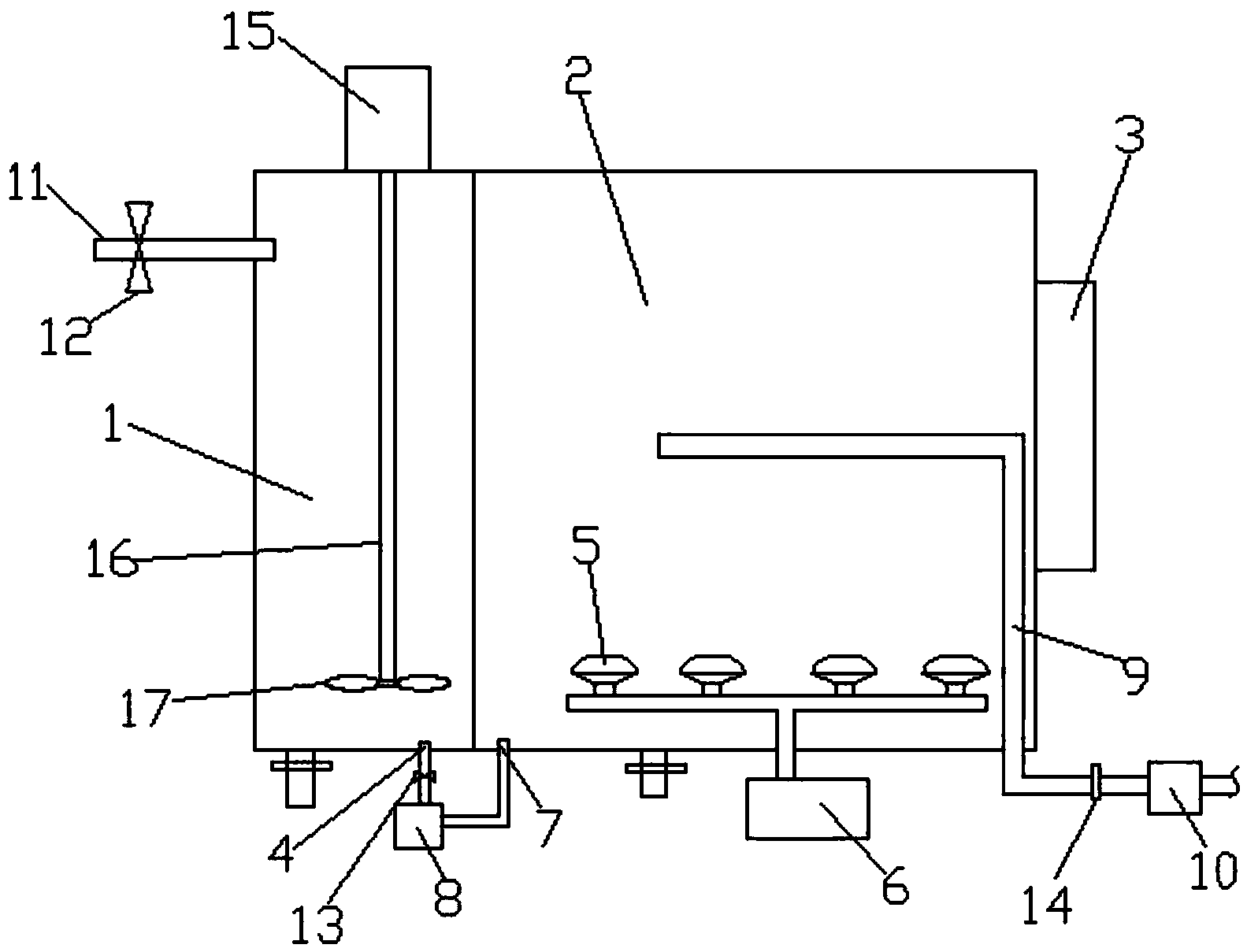

一种序批式活性污泥反应器，包括进水区、反应区、智能控制器，所述进水区、反应区、智能控制器从左往右依次相邻，所述进水区设有搅拌装置，其底部设有出水口，所述反应区内部设有多组曝气头，所述曝气头管道连通外部的曝气泵，所述反应区底部设有与进水区底部的出水口管道连通的进水口，出水口与进水口的连通管道上设有第一隔膜泵，所述反应区内部设有一端管口在其内部中层的排水管，所述排水管贯穿反应区底部，且排水管位于反应区外部的一端处设有第二隔膜泵，所述智能控制器分别控制连接搅拌装置、第一隔膜泵、第二隔膜泵、曝气泵。
进一步的，所述进水区还设有进水管，所述进水管上设有第一阀门，所述出水口的出水端设有第二阀门，所述排水管上设有第三阀门，所述的智能控制器分别控制连接所述的第一阀门、第二阀门、第三阀门。
进一步的，所述智能控制器采用89C51单片机。
进一步的，所述搅拌装置包括搅拌电机、转轴、搅拌叶片，所述搅拌电机设置在进水区顶部，其主轴同轴连接设置在进水区内部的转轴，所述转轴下端连接所述的搅拌叶片。
进一步的，所述进水区与反应区底部均设有污泥排出管，其管道上均设有手动闸阀。
本发明的有益效果是：
本发明提供一种序批式活性污泥反应器，其结构新颖，通过智能控制器控制搅拌装置、第一隔膜泵、第二隔膜泵、曝气泵、第一阀门、第二阀门、第三阀门，能够智能化控制进水区、反应区的各种工作状态，智能化程度高，适用于处理水质水量变化较大的生活污水及间歇排放的有机物及氨氮含量较高的工业废水。本实验装置适用于处理各种水质水量变化生活污水和工业废水。体积小，耗水量低、反应流程设置灵活、装置集成度高、节省空间。
