申请日2018.10.25
公开(公告)日2019.01.15
IPC分类号C02F11/121; C02F11/10; B01D53/00; C02F101/20
摘要
本发明公开了一种处理含汞污泥的过滤分离装置，包括工作台，工作台的顶部设置有分离箱和冷凝箱，分离箱的顶部设置有驱动气缸，驱动气缸的底部设置有推压板，分离箱的底部盖合有密封底盖，分离箱的顶部左侧设置有温控开关，分离箱的内腔左右两侧均安装有加热板，冷凝箱的顶部左侧设置有冷凝进水管，冷凝箱的内腔设置有冷凝罐，工作台的内腔顶部右侧设置有排汞管和冷凝排水管，工作台的顶部左侧设置有污泥泵，污泥泵的左侧连接有过滤机构，工作台的顶部右侧设置有抽气泵，本发明结构设计合理，便于对汞污泥中的汞的分离回收，同时也便于对汞污泥的吸附过滤，减少汞污泥中的大型颗粒异物对污泥泵的损坏，提高污泥泵的使用寿命。
权利要求书

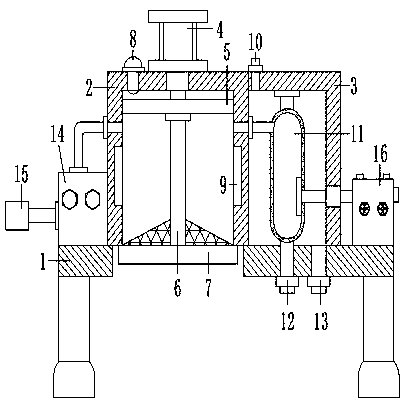

1.一种处理含汞污泥的过滤分离装置，包括工作台(1)，其特征在于：所述工作台(1)的顶部中心设置有分离箱(2)和冷凝箱(3)，且分离箱(2)的右侧与冷凝箱(3)相固接，所述分离箱(2)的顶部中心处设置有驱动气缸(4)，所述驱动气缸(4)的底部动力输出端设置有推压板(5)，且推压板(5)位于分离箱(2)的内腔，所述推压板(5)的底部通过活动轴承连接有转动轴(6)，所述分离箱(2)的底部盖合有密封底盖(7)，且密封底盖(7)的顶部与转动轴(6)相固接，所述分离箱(2)的顶部左侧设置有温控开关(8)，且温控开关(8)的底部感应端伸入分离箱(2)的内腔，所述分离箱(2)的内腔左右两侧均嵌合安装有加热板(9)，且加热板(9)与温控开关(8)电性连接，所述冷凝箱(3)的顶部左侧设置有冷凝进水管(10)，所述冷凝箱(3)的内腔设置有冷凝罐(11)，且冷凝罐(11)的顶部与冷凝箱(3)的内腔相固接，所述冷凝罐(11)的左侧上端通过导管与分离箱(2)的内腔相连通，所述工作台(1)的内腔顶部右侧设置有排汞管(12)和冷凝排水管(13)，且排汞管(12)位于冷凝排水管(13)的左侧，所述排汞管(12)的顶部通过导管与冷凝罐(11)相连通，所述冷凝排水管(13)的顶部通过导管与冷凝箱(3)相连通，所述工作台(1)的顶部左侧设置有污泥泵(14)，且污泥泵(14)的顶部输出端通过导管与分离箱(2)相连通，所述污泥泵(14)的左侧输入端通过导管连接有过滤机构(15)，所述工作台(1)的顶部右侧设置有抽气泵(16)，所述抽气泵(16)的左侧输入端通过导管与冷凝罐(11)相连通;
所述过滤机构(15)包括U形架(1503)，所述U形架(1503)的顶部设置有法兰盘(1502)，所述法兰盘(1502)的顶部左右两侧对称设置有紧固螺栓(1501)，所述法兰盘(1502)通过紧固螺栓(1501)与U形架(1503)相固接，且法兰盘(1502)套接固定在污泥泵(14)左侧输入端相连接的导管上，所述U形架(1503)的内腔设置有过滤网(1504)，所述过滤网(1504)的左右两侧对称固接有螺栓柱(1506)，两组所述螺栓柱(1506)上均螺接有紧固螺母(1505)，且两组紧固螺母(1505)分别位于U形架(1503)的左右两侧，所述U形架(1503)的左右两侧壁对称开设有与螺栓柱(1506)相配合的活动槽(1507)，且活动槽(1507)的底部贯穿U形架(1503)的底部。
2.根据权利要求1所述的一种处理含汞污泥的过滤分离装置，其特征在于：所述分离箱(2)是由坩埚层(201)、耐高温合金层(202)和金属层(203)从内到外依次叠加而成。
3.根据权利要求1所述的一种处理含汞污泥的过滤分离装置，其特征在于：所述工作台(1)的内腔顶部左侧开设有与密封底盖(7)相配合的让位通槽。
4.根据权利要求1所述的一种处理含汞污泥的过滤分离装置，其特征在于：所述密封底盖(7)的顶部设置有导流台，且导流台套接在转动轴(6)上。
5.根据权利要求1所述的一种处理含汞污泥的过滤分离装置，其特征在于：所述冷凝罐(11)的内腔右侧壁粘贴有海绵块，且海绵块位于冷凝罐(11)与抽气泵(16)相连通的导管的左侧。
说明书
一种处理含汞污泥的过滤分离装置
技术领域
本发明涉及汞污泥处理设备技术领域，具体涉及一种处理含汞污泥的过滤分离装置。
背景技术
汞是化学元素，俗称水银，元素符号Hg，是常温常压下唯一以液态存在的金属，汞是银白色闪亮的重质液体，化学性质稳定，不溶于酸也不溶于碱，汞常温下即可蒸发，汞蒸气和汞的化合物多有剧毒(慢性)，汞使用的历史很悠久，用途很广泛，在中世纪炼金术中与硫磺、盐共称炼金术神圣三元素，在污水净化处理过程中，污水中的汞与其它重金属一起通过细菌表面和矿物颗粒表面吸附、或以氧化汞和硫化汞共沉淀等多种方式，最终被浓缩在污泥中，汞属于重金属，汞及汞化合物都可以透过皮肤进入人体，如果长期生活在这个环境，则身体的蛋白质中的二硫键会和汞结合造成蛋白质变性中毒，汞最常用的应用是造工业用化学药物以及在电子或电器产品中获得应用。汞还用于温度计，尤其是在测量高温的温度计，生活中汞的一些优良性能得到人们的广泛运用。
在污水处理过程中会产生大量的汞污泥，这些汞污泥直接排放到环境中，会对生态环境造成破坏，会被人体吸入对人体健康造成影响，在对汞污泥处理的过程中一般直接用污泥泵进行抽取，汞污泥中存在的一些大型颗粒异物直接被输送到污泥泵中，对污泥泵造成损坏，影响了污泥泵的使用寿命，为此，我们提出一种处理含汞污泥的过滤分离装置。
发明内容
本发明的目的在于克服现有技术中存在的上述问题，提供一种处理含汞污泥的过滤分离装置，便于对汞污泥中的汞的分离回收，减少对环境的破坏，同时也便于对汞污泥的吸附过滤，减少汞污泥中的大型颗粒异物对污泥泵的损坏，提高污泥泵的使用寿命。
为实现上述技术目的，达到上述技术效果，本发明是通过以下技术方案实现：
一种处理含汞污泥的过滤分离装置，包括工作台，所述工作台的顶部中心设置有分离箱和冷凝箱，且分离箱的右侧与冷凝箱相固接，所述分离箱的顶部中心处设置有驱动气缸，所述驱动气缸的底部动力输出端设置有推压板，且推压板位于分离箱的内腔，所述推压板的底部通过活动轴承连接有转动轴，所述分离箱的底部盖合有密封底盖，且密封底盖的顶部与转动轴相固接，所述分离箱的顶部左侧设置有温控开关，且温控开关的底部感应端伸入分离箱的内腔，所述分离箱的内腔左右两侧均嵌合安装有加热板，且加热板与温控开关电性连接，所述冷凝箱的顶部左侧设置有冷凝进水管，所述冷凝箱的内腔设置有冷凝罐，且冷凝罐的顶部与冷凝箱的内腔相固接，所述冷凝罐的左侧上端通过导管与分离箱的内腔相连通，所述工作台的内腔顶部右侧设置有排汞管和冷凝排水管，且排汞管位于冷凝排水管的左侧，所述排汞管的顶部通过导管与冷凝罐相连通，所述冷凝排水管的顶部通过导管与冷凝箱相连通，所述工作台的顶部左侧设置有污泥泵，且污泥泵的顶部输出端通过导管与分离箱相连通，所述污泥泵的左侧输入端通过导管连接有过滤机构，所述工作台的顶部右侧设置有抽气泵，所述抽气泵的左侧输入端通过导管与冷凝罐相连通;
所述过滤机构包括U形架，所述U形架的顶部设置有法兰盘，所述法兰盘的顶部左右两侧对称设置有紧固螺栓，所述法兰盘通过紧固螺栓与U形架相固接，且法兰盘套接固定在污泥泵左侧输入端相连接的导管上，所述U形架的内腔设置有过滤网，所述过滤网的左右两侧对称固接有螺栓柱，两组所述螺栓柱上均螺接有紧固螺母，且两组紧固螺母分别位于U形架的左右两侧，所述U形架的左右两侧壁对称开设有与螺栓柱相配合的活动槽，且活动槽的底部贯穿U形架的底部。
优选地，上述用于处理含汞污泥的过滤分离装置中，所述分离箱是由坩埚层、耐高温合金层和金属层从内到外依次叠加而成，便于对分离箱的隔热保温，减少分离箱中热量的散失。
优选地，上述用于处理含汞污泥的过滤分离装置中，所述工作台的内腔顶部左侧开设有与密封底盖相配合的让位通槽，便于对密封底盖的密封或打开。
优选地，上述用于处理含汞污泥的过滤分离装置中，所述密封底盖的顶部设置有导流台，且导流台套接在转动轴上，便于对分离箱中的污泥渣块进行排放。
优选地，上述用于处理含汞污泥的过滤分离装置中，所述冷凝罐的内腔右侧壁粘贴有海绵块，且海绵块位于冷凝罐与抽气泵相连通的导管的左侧，减少冷凝出的汞液流入到抽气泵中，便于对分离出的汞液的收集。
与现有技术相比，本发明的有益效果如下：
本发明结构设计合理，第一：通过在污泥泵将汞污泥抽入到分离箱中时，通过过滤网对汞污泥进行吸附过滤，减少汞污泥中的大型颗粒异物流入到污泥汞中，减少对污泥汞的损坏，提高污泥汞的使用寿命;
第二：通过紧固螺母与螺栓柱的螺接配合，以及U形架与法兰盘之间通过紧固螺栓的紧固连接，便于对过滤网的拆卸更换或清洗;
第三：通过温控开关与加热板的电性连接，对分离箱中的汞污泥进行高温加热，使汞污泥中的汞的化合物发生热解，便于对汞污泥中汞的分离，通过冷凝箱中输送冷凝液，对抽气泵抽入到冷凝罐中的汞蒸气进行降温冷凝，便于对汞污泥中的汞的回收，减少对环境的破坏。
当然，实施本发明的任一产品并不一定需要同时达到以上所述的所有优点。
