申请日2018.10.24
公开(公告)日2018.12.14
IPC分类号C02F11/12
摘要
本发明涉及一种危废污泥烘干机，包括燃烧室，燃烧室通过进料环与烘干筒连通，进料环上设置有进料口;烘干筒包括与进料环内环转动连接的内筒和与进料环外环固定连接的外筒，内筒壁上设置若干通孔;还包括设置于烘干筒远离燃烧室一侧的电机，电机的转轴与一端穿入内筒中的转动杆连接，转动杆与内筒固定连接，转动杆与外筒转动连接，穿入内筒内的转动杆上周向设置有若干搅打杆;外筒壁靠近电机一端分别设置有位于上方的烟囱和位于下方的出料管，烟囱和出料管均与外筒连通。本发明在烘干的过程中，电镀污泥经过搅打、旋转碰撞等作用，能更有效地降低含水量，同时内筒上的通孔的孔径一致，保证被颗粒的粒径大小一致，进而保证含水量相对一致。
权利要求书

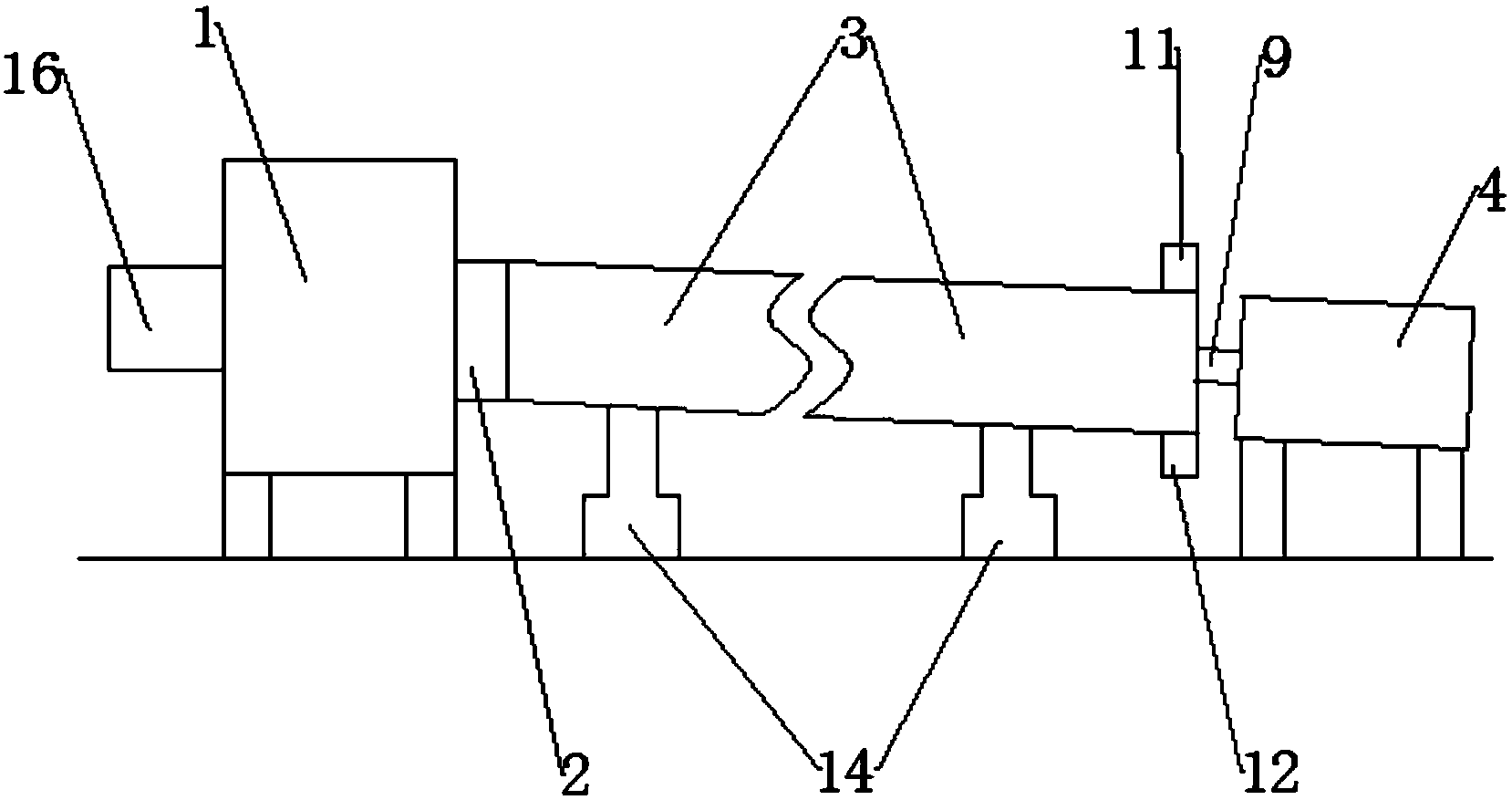

1.一种危废污泥烘干机，其特征在于，包括燃烧室，燃烧室通过进料环与烘干筒连通，进料环上设置有进料口;烘干筒包括与进料环内环转动连接的内筒和与进料环外环固定连接的外筒，内筒壁上设置若干通孔;还包括设置于烘干筒远离燃烧室一侧的电机，电机的转轴与一端穿入内筒中的转动杆连接，转动杆与内筒固定连接，以使内筒随转动杆一起转动，而外筒不随转动杆一起转动，穿入内筒内的转动杆上周向设置有若干搅打杆;外筒壁靠近电机一端分别设置有位于上方的烟囱和位于下方的出料管，烟囱和出料管均与外筒连通。
2.根据权利要求1所述的一种危废污泥烘干机，其特征在于：内筒外壁上设置有若干凸齿。
3.根据权利要求1或2所述的一种危废污泥烘干机，其特征在于：外筒两端分别通过支撑台立于地面，且靠近燃烧室的支撑台高于靠近电机的支撑台。
4.根据权利要求3所述的一种危废污泥烘干机，其特征在于：进料环内环壁上连接有用于阻挡电镀污泥进入燃烧室的钢网。
5.根据权利要求4所述的一种危废污泥烘干机，其特征在于：燃烧室还连接有送风机。
说明书
一种危废污泥烘干机
技术领域
本发明涉及危废污泥无害化处理设备领域，尤其涉及一种危废污泥烘干机。
背景技术
危废污泥主要来源于工业电镀厂各种电镀废液和电解槽液通过液相化学处理后所产生的固体废料，为避免对环境造成污染，需要对电镀污泥做无害化处理，在进行无害化处理前，需要对其进行脱水烘干也使电镀污泥的含水量从80%作用减少到10～50%左右。脱水烘干一般采用烘干设备进行，现有技术中的烘干设备不适合用于对电镀污泥进行烘干作业;因现有的烘干设备只具有加温功能，所以应用现有的烘干设备进行烘干，会出现烘干后所得电镀污泥含水量达不到要求且颗粒大小不一，不利于进行后续无害化处理的问题。
因此，需要提供一种新型的适合用于电镀污泥的烘干设备。
发明内容
本发明的目的是为了克服现有技术的不足，提供了一种电镀污泥烘干机，通过设置具有旋转内筒和固定外筒的烘干筒，解决了现有技术中烘干后所得电镀污泥含水量不达标且颗粒大小不一的问题。
本发明是通过以下技术方案实现：
一种危废污泥烘干机，包括燃烧室，燃烧室通过进料环与烘干筒连通，进料环上设置有进料口;烘干筒包括与进料环内环转动连接的内筒和与进料环外环固定连接的外筒，内筒壁上设置若干通孔;还包括设置于烘干筒远离燃烧室一侧的电机，电机的转轴与一端穿入内筒中的转动杆连接，转动杆与内筒固定连接，以使内筒随转动杆一起转动，而外筒不随转动杆一起转动，穿入内筒内的转动杆上周向设置有若干搅打杆;外筒壁靠近电机一端分别设置有位于上方的烟囱和位于下方的出料管，烟囱和出料管均与外筒连通。
上述技术方案中，进料环与燃烧室固定连接，将燃烧产生的热风传递到烘干筒内筒，同时进料环上的进料口用于添加待烘干的电镀污泥，电镀污泥也一同进入内筒内，电镀污泥在内筒内被加热脱水，同时被转动杆上的搅打杆搅打，在干燥的过程中被打碎，通过内筒上的通孔进入外筒，最终通过出料管离开，此过程中产生的水蒸气和灰尘等则通过烟囱离开;此过程中内筒的转动能保证电镀污泥在烘干筒内顺利向前推进，最终通过出料管离开烘干筒;特别地，只有电镀污泥粒径减小到通孔孔径之下后才能进入外筒。
与现有的技术相比，本发明有以下有益之处：
在烘干的过程中，电镀污泥经过搅打、旋转碰撞等作用，能更有效地降低含水量，同时内筒上的通孔的孔径一致，保证被颗粒的粒径大小一致，进而保证含水量相对一致。
