申请日2017.08.11
公开(公告)日2018.04.10
IPC分类号C02F11/12; C02F3/00
摘要
本实用新型公开了一种污水杂质监控与分流装置，包括控制单元、固体悬浮物检测单元和除杂支路，所述固体悬浮物检测单元安装在板框压滤机的出水管的出水口处，所述除杂支路连接在所述出水管上，所述控制单元分别与所述固体悬浮物检测单元和除杂支路相连、用于在所述固体悬浮物检测单元检测到固体悬浮物浓度超过第一预设值时开启所述除杂支路。本实用新型的污水杂质监控与分流装置具有实时监控，及时分流、操作简便等优点。
权利要求书

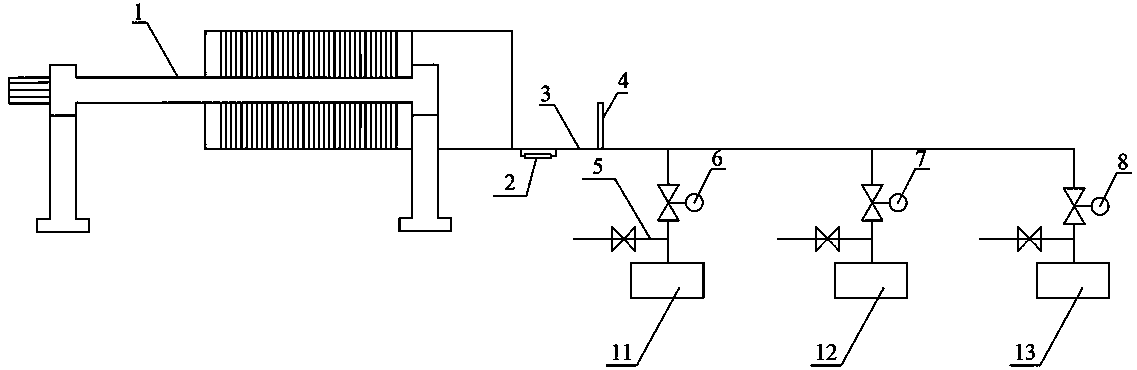

1.一种污水杂质监控与分流装置，其特征在于，包括控制单元(9)、固体悬浮物检测单元(4)和除杂支路，所述固体悬浮物检测单元(4)安装在板框压滤机(1)的出水管(3)的出水口处，所述除杂支路连接在所述出水管(3)上，所述控制单元(9)分别与所述固体悬浮物检测单元(4)和除杂支路相连、用于在所述固体悬浮物检测单元(4)检测到固体悬浮物浓度超过第一预设值时开启所述除杂支路。
2.根据权利要求1所述的污水杂质监控与分流装置，其特征在于，还包括板框进泥池支路，所述板框进泥池支路分别连接出水管(3)和板框进泥池(11)，当所述固体悬浮物检测单元(4)检测到所述固体悬浮物浓度超过第二预设值时开启所述板框进泥池支路以将污水直排至板框进泥池(11)，所述第二预设值大于所述第一预设值。
3.根据权利要求2所述的污水杂质监控与分流装置，其特征在于，还包括报警单元(10)，所述控制单元(9)与报警单元(10)相连、用于在固体悬浮物浓度超过第二预设值时发送报警信号至报警单元(10)进行报警。
4.根据权利要求2或3所述的污水杂质监控与分流装置，其特征在于，所述控制单元(9)还和水处理生化系统(13)的主开关(8)相连，用于在除杂支路或板框进泥池支路开启后关闭水处理生化系统(13)的主开关(8)。
5.根据权利要求1至3中任意一项所述的污水杂质监控与分流装置，其特征在于，所述板框压滤机(1)的出水管(3)上安装有旁通的透明管(2)。
6.根据权利要求1至3中任意一项所述的污水 杂质监控与分流装置，其特征在于，所述固体悬浮物检测单元(4)包括检测电极和接收转化器。
7.根据权利要求1至3中任意一项所述的污水杂质监控与分流装置，其特征在于，所述除杂支路包括除杂管路，所述除杂支路连接除杂设备(12)，所述除杂支路上安装有除杂开关(7)。
8.根据权利要求2或3所述的污水杂质监控与分流装置，其特征在于，所述板框进泥池支路包括板框进泥管路，所述板框进泥管路上安装有板框进泥开关(6)。
9.根据权利要求2或3所述的污水杂质监控与分流装置，其特征在于，所述除杂支路和板框进泥池支路上均设置有反冲洗水管(5)。
10.根据权利要求2或3所述的污水杂质监控与分流装置，其特征在于，所述第一预设值为500～2500mg/L，所述第二预设值大于2500mg/L。
说明书
一种污水杂质监控与分流装置
技术领域
本实用新型主要涉及污水处理技术领域，特指一种污水杂质监控与分流装置。
背景技术
污泥是污水处理的剩余产物，其主要特征是有机物含量高、易腐烂发臭、含水率高、含有大量病原微生物、寄生虫卵或重金属等有害物质。污泥中含有大量水分，导致污泥体积大，易流变，导致运输成本高、处理设备容量大、处理处置经济性差等问题。为提高污泥中可利用物质的浓度、便于运输及后续处置(如堆肥、焚烧等)，需有效降低污泥中含水率。
目前污泥集中处置工程采用热水解+高温厌氧消化+脱水+干化的污泥处理工艺，其中污泥脱水采用目前世界上最为成熟、通用的脱水工艺之一：板框压滤脱水。板框压滤脱水具有泥饼含水率低、处理量大、适用范围广等特点。脱水产生的污泥压滤液通过气浮或沉淀去除杂质后，可满足水处理生化系统进水要求。但由于板框压滤机工作压力高，易出现滤板滤布破损且难以及时发现，发生滤板滤布破损后，导致污泥进入压滤液，造成压滤液的固体悬浮物(简称SS)浓度激增，直接影响后端除杂系统处理效果并增大运行成本，同时对生化系统及膜系统运行造成不利影响。
实用新型内容
本实用新型要解决的技术问题就在于：针对现有技术存在的技术问题，本实用新型提供一种对固体悬浮物实时监控并分流的污水杂质监控与分流装置。
为解决上述技术问题，本实用新型提出的技术方案为：
一种污水杂质监控与分流装置，包括控制单元、固体悬浮物检测单元和除杂支路，所述固体悬浮物检测单元安装在板框压滤机的出水管的出水口处，所述除杂支路连接在所述出水管上，所述控制单元分别与所述固体悬浮物检测单元和除杂支路相连、用于在所述固体悬浮物检测单元检测到固体悬浮物浓度超过第一预设值时开启所述除杂支路。
作为上述技术方案的进一步改进：
还包括板框进泥池支路，所述板框进泥池支路分别连接出水管和板框进泥池，当所述固体悬浮物检测单元检测到所述固体悬浮物浓度超过第二预设值时开启所述板框进泥池支路以将污水直排至板框进泥池，所述第二预设值大于所述第一预设值。
还包括报警单元，所述控制单元与报警单元相连、用于在固体悬浮物浓度超过第二预设值时发送报警信号至报警单元进行报警。
所述控制单元还和水处理生化系统的主开关相连，用于在除杂支路或板框进泥池支路开启后关闭水处理生化系统的主开关。
所述板框压滤机的出水管上安装有旁通的透明管。
所述固体悬浮物检测单元包括检测电极和接收转化器。
所述除杂支路包括除杂管路，所述除杂支路连接除杂设备，所述除杂支路上安装有除杂开关。
所述板框进泥池支路包括板框进泥管路，所述板框进泥管路上安装有板框进泥开关。
所述除杂支路和板框进泥池支路上均设置有反冲洗水管。
所述第一预设值为500～2500mg/L，所述第二预设值大于2500mg/L。
与现有技术相比，本实用新型的优点在于：
本实用新型的污水杂质监控与分流装置，通过固体悬浮物检测单元对出水管的出水口处的固体悬浮物浓度进行实时检测，控制单元根据检测值控制除杂支路的开启，从而在固体悬浮物浓度达到第一预设值时(板框滤板滤布出现轻微变形或破损时)，将污水排到除杂支路上进行除杂，除杂后的污水再进入水处理生化系统，有效防止高浓度的固体悬浮物污水直接排至水处理生化系统而造成水处理生化系统异常。
