申请日2018.12.19
公开(公告)日2019.02.19
IPC分类号B01D29/58; B01D29/03; B01D29/96; C02F1/00
摘要
本发明公开了一种便于清洗的家庭污水自动处理装置，涉及污水处理技术领域。本发明包括上连接管和下连接管，上连接管一端连通有上三通管，上三通管一侧连通有进水管，进水管一端连通有处理外壳，处理外壳下表面螺纹连接有底盖，底盖一表面固定连接有连接杆，连接杆周侧面固定连接有若干螺纹块，连接杆一端固定连接有转轴，连接杆一端通过转轴转动连接有清洁刷，连接杆周侧面套设有若干过滤装置，过滤装置包括下过滤板与上过滤板，本发明通过上过滤板与下过滤板之间的相互配合，使得过滤装置可以根据沉积物的多少自动调节过滤网的流通量，从而保障过滤性能的稳定平均，具有增强过滤性能的优点。
权利要求书

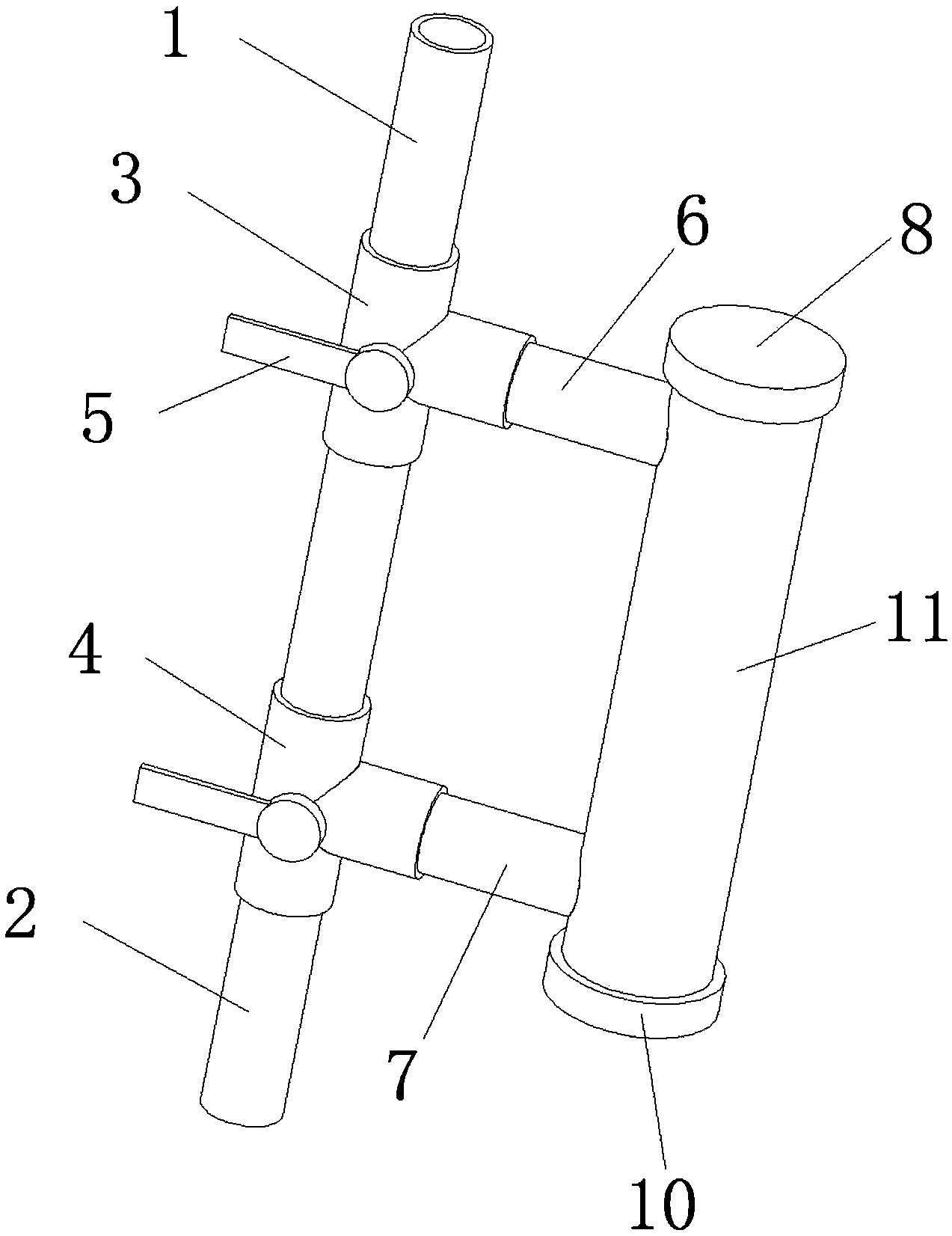

1.便于清洗的家庭污水自动处理装置，包括上连接管(1)和下连接管(2)，其特征在于：
所述上连接管(1)一端连通有上三通管(3)，所述上三通管(3)一侧连通有进水管(6)，所述进水管(6)一端连通有处理外壳(11);
所述处理外壳(11)下表面螺纹连接有底盖(10)，所述底盖(10)一表面固定连接有连接杆(12)，所述连接杆(12)周侧面固定连接有若干螺纹块(13)，所述连接杆(12)一端固定连接有转轴(16)，所述连接杆(12)一端通过转轴(16)转动连接有清洁刷(17);
所述连接杆(12)周侧面套设有若干过滤装置(9);
所述过滤装置(9)包括下过滤板(901)与上过滤板(902)，所述下过滤板(901)一表面与上过滤板(902)转动连接，所述下过滤板(901)一表面固定连接有杆套(906)，所述杆套(906)内表面与连接杆(12)滑动连接，所述上过滤板(902)内表面开设有螺纹口(908)，所述螺纹口(908)内表面与螺纹块(13)螺纹连接，所述下过滤板(901)与上过滤板(902)一表面均固定连接有若干过滤网(905)。
2.根据权利要求1所述的便于清洗的家庭污水自动处理装置，其特征在于，所述下连接管(2)一端连通有下三通管(4)，所述下三通管(4)一侧连通有出水管(7)，所述出水管(7)一端与处理外壳(11)连通，所述上三通管(3)一端与下三通管(4)连通，所述上三通管(3)和下三通管(4)一表面均转动连接有阀门(5)。
3.根据权利要求1所述的便于清洗的家庭污水自动处理装置，其特征在于，所述处理外壳(11)上表面螺纹连接有顶盖(8)，所述顶盖(8)一表面固定连接有螺杆(18)，所述螺杆(18)周侧面与转轴(16)内表面螺纹连接，所述连接杆(12)内部为中空结构，所述螺杆(18)一端延伸至连接杆(12)内部。
4.根据权利要求1所述的便于清洗的家庭污水自动处理装置，其特征在于，所述连接杆(12)一表面固定连接有若干限位条(14)，所述限位条(14)远离螺纹块(13)一侧固定连接有限位块(15)，所述杆套(906)内表面开设有限位槽(907)，所述限位槽(907)内表面与限位条(14)滑动连接。
5.根据权利要求1所述的便于清洗的家庭污水自动处理装置，其特征在于，所述下过滤板(901)与上过滤板(902)周侧面均固定连接有若干防水胶条(903)，所述下过滤板(901)与上过滤板(902)周侧面均滚动连接有滚珠(904)，所述滚珠(904)位于两个防水胶条(903)之间。
6.根据权利要求1所述的便于清洗的家庭污水自动处理装置，其特征在于，所述清洁刷(17)周侧面与处理外壳(11)内表面转动连接。
说明书
便于清洗的家庭污水自动处理装置
技术领域
本发明涉及污水处理技术领域，具体为便于清洗的家庭污水自动处理装置。
背景技术
目前，地球上淡水资源相当匮乏，在日常生活中又有很多的水被白白地浪费掉，家庭厨房里的淘米水、洗菜水未经重复利用都被排入下水道，既浪费水又增加经济支出。
现阶段的水循环设备主要运用于工业生产中，家庭中的水循环设备较少，结构复杂不易于使用，生产和维修成本高不利于推广，使得家庭水循环没有得到有效的节约;并且现有家庭污水循环处理设备体积都过大，不利于安装与使用，日常使用中不利于清理与维护，因此现有家庭污水处理设备不利于安装与维护是本领域技术人员需要解决的技术问题。
发明内容
针对现有技术的不足，本发明提供了一种便于清洗的家庭污水自动处理装置，通过在处理外壳内部设置多重过滤装置，解决了现有家庭污水处理设备不利于安装与维护的问题。
为实现以上目的，本发明通过以下技术方案予以实现：便于清洗的家庭污水自动处理装置，包括上连接管和下连接管;
所述上连接管一端连通有上三通管，所述上三通管一侧连通有进水管，所述进水管一端连通有处理外壳;
所述处理外壳下表面螺纹连接有底盖，所述底盖一表面固定连接有连接杆，所述连接杆周侧面固定连接有若干螺纹块，所述连接杆一端固定连接有转轴，所述连接杆一端通过转轴转动连接有清洁刷;
所述连接杆周侧面套设有若干过滤装置;
所述过滤装置包括下过滤板与上过滤板，所述下过滤板一表面与上过滤板转动连接，所述下过滤板一表面固定连接有杆套，所述杆套内表面与连接杆滑动连接，所述上过滤板内表面开设有螺纹口，所述螺纹口内表面与螺纹块螺纹连接，所述下过滤板与上过滤板一表面均固定连接有若干过滤网。
进一步地，所述下连接管一端连通有下三通管，所述下三通管一侧连通有出水管，所述出水管一端与处理外壳连通，所述上三通管一端通过管道与下三通管连通，所述上三通管和下三通管一表面均转动连接有阀门。
进一步地，所述处理外壳上表面螺纹连接有顶盖，所述顶盖一表面固定连接有螺杆，所述螺杆周侧面与转轴内表面螺纹连接，所述连接杆内部为中空结构，所述螺杆一端延伸至连接杆内部。
进一步地，所述连接杆一表面固定连接有若干限位条，限位条用于防止下过滤板转动，所述限位条远离螺纹块一侧固定连接有限位块，限位块与杆套杆套接触用于限制下过滤板的滑动行程，所述杆套内表面开设有限位槽，所述限位槽内表面与限位条滑动连接。
进一步地，所述下过滤板与上过滤板周侧面均固定连接有若干防水胶条，防水胶条用于保障过滤装置的密封性，所述下过滤板与上过滤板周侧面均滚动连接有滚珠，滚珠用于减小过滤装置旋转时的摩擦力，便于过滤装置旋转调节，所述滚珠位于两个防水胶条之间。
进一步地，所述清洁刷周侧面与处理外壳内表面转动连接。
本发明具有以下有益效果：
1、该便于清洗的家庭污水自动处理装置，通过上过滤板与下过滤板之间的相互配合，使得过滤装置可以根据沉积物的多少自动调节过滤网的流通量，从而保障过滤性能的稳定平均，具有增强过滤性能的优点。
2、该便于清洗的家庭污水自动处理装置，通过转轴内表面与螺杆螺纹连接，在底盖抽离过程中转轴会带动清洁刷对处理外壳内表面进行彻底的清理，具有提高清洁效果的优点。
3、该便于清洗的家庭污水自动处理装置，通过阀门与两个三通管之间的相互配合，使得处理外壳在清理时，不影响污水的正常排放，并且底盖的螺纹安装结构便于拆装，有利于日常清理维护。
当然，实施本发明的任一产品并不一定需要同时达到以上所述的所有优点。
