申请日2018.12.19
公开(公告)日2019.02.22
IPC分类号C02F9/08
摘要
本发明提供了一种水处理系统及净水设备，包括原水流路、净水流路、取水流路和储水装置，储水装置用于储存净水流路净化处理的净化水，取水流路能够通过储水装置取水，储水装置为常压水箱。本申请提供的水处理系统及净水设备中采用常压水箱作为储水装置，能够有效解决现有的储水装置因背压过大造成净水设备制水效率低的问题。并且使用常压水箱作为储水装置，还能够有效解决现有的使用储水袋进行储水出现的卡滞问题。
权利要求书

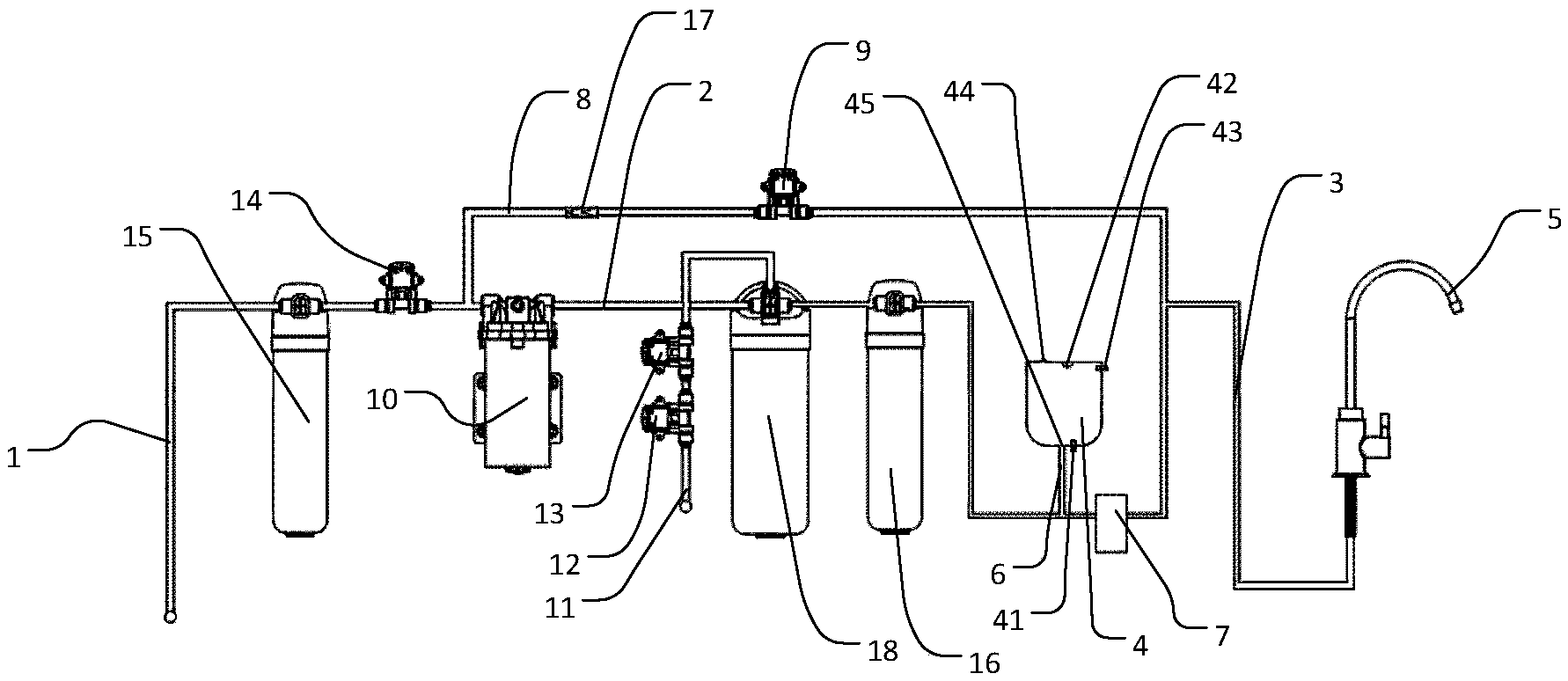

1.一种水处理系统，其特征在于，包括原水流路(1)、净水流路(2)、取水流路(3)和储水装置(4)，所述储水装置(4)用于储存净水流路(2)净化处理的净化水，所述取水流路(3)能够通过所述储水装置(4)取水，所述储水装置(4)为常压水箱。
2.根据权利要求1所述的水处理系统，其特征在于，所述储水装置(4)上设置有进出水口(45)，所述净水流路(2)和所述取水流路(3)均通过所述进出水口(45)与所述储水装置(4)连通。
3.根据权利要求2所述的水处理系统，其特征在于，所述进出水口(45)设置在所述储水装置(4)的下部。
4.根据权利要求1所述的水处理系统，其特征在于，所述储水装置(4)上设置有水质检测元件(41)，用于检测所述储水装置(4)内的水的水质;和/或，
所述储水装置(4)上设置有紫外杀菌灯(42)，用于对所述储水装置(4)内的水进行杀菌;和/或，
所述储水装置(4)上设置有液位检测元件(43)，用于检测所述储水装置(4)内的水位;和/或，
所述储水装置(4)上设置有通气口，所述通气口处设置气体过滤装置(44)。
5.根据权利要求1所述的水处理系统，其特征在于，所述取水流路(3)上设置有第一流体驱动装置(7)，所述第一流体驱动装置(7)为叶片泵。
6.根据权利要求5所述的水处理系统，其特征在于，所述净水流路(2)上设置有第一过滤装置(18)，所述水处理系统还包括循环支路(8)，所述循环支路(8)的进水端与所述储水装置(4)连通，所述循环支路(8)的出水端接入所述净水流路(2)中且所述循环支路(8)的出水端位于所述第一过滤装置(18)的上游侧。
7.根据权利要求6所述的水处理系统，其特征在于，所述循环支路(8)上设置有第一控制开关(9);和/或，
所述第一流体驱动装置(7)设置在所述循环支路(8)的进水端的上游侧;和/或，
所述原水流路(1)或所述净水流路(2)上设置有原水进水开关(14)，所述循环支路(8)的出水端位于所述原水进水开关(14)和所述第一过滤装置(18)之间。
8.根据权利要求6所述的水处理系统，其特征在于，所述净水流路(2)上设置有第二流体驱动装置(10)，所述第二流体驱动装置(10)设置在所述第一过滤装置(18)的上游侧，所述循环支路(8)的出水端设置在所述第二流体驱动装置(10)的上游侧。
9.根据权利要求6至8之一所述的水处理系统，其特征在于，所述净水流路(2)上还设置有第二过滤装置(15)，所述第二过滤装置(15)设置在所述第一过滤装置(18)的上游侧;和/或，
所述第一过滤装置(18)上设置有排废口，所述排废口连接排废支路(11)，所述排废支路(11)上设置有流量调节装置。
10.根据权利要求9所述的水处理系统，其特征在于，所述流量调节装置包括第二控制开关(13)和废水阀(12)。
11.一种净水设备，其特征在于，包括如权利要求1至10之一所述的水处理系统。
说明书
水处理系统及净水设备
技术领域
本发明涉及水处理领域，具体涉及一种水处理系统及净水设备。
背景技术
小流量净水机由于其产水速率较低，无法随时保证用户需求，需要增加压力桶才能保证足够出水量，但压力桶一般体积较大，会占空较大的空间，且存在漏水隐患。另外，在净水机制水过程中，随着压力桶中的储水量逐渐增大，压力桶中的压力也逐渐增大，这个压力称之为背压，背压的出现降低了制水效率和回收率。
现有技术中有的净水机使用储水袋作为储水装置，以解决压力桶背压过大造成制水效率和回收率低的问题，但储水袋在使用过程中容易出现卡滞等问题，影响储水袋的储水性能，带给用户不好的使用体验。
发明内容
有鉴于此，本发明提供了一种水处理系统及净水设备，以解决现有净水机使用压力桶进行储水存在的背压较大造成制水效率低，以及使用储水袋进行储水存在卡滞的问题。
为达到上述目的，第一方面，本发明采用以下技术方案：
一种水处理系统，包括原水流路、净水流路、取水流路和储水装置，所述储水装置用于储存净水流路净化处理的净化水，所述取水流路能够通过所述储水装置取水，所述储水装置为常压水箱。
优选地，所述储水装置上设置有进出水口，所述净水流路和所述取水流路均通过所述进出水口与所述储水装置连通。
优选地，所述进出水口设置在所述储水装置的下部。
优选地，所述储水装置上设置有水质检测元件，用于检测所述储水装置内的水的水质;和/或，
所述储水装置上设置有紫外杀菌灯，用于对所述储水装置内的水进行杀菌;和/或，
所述储水装置上设置有液位检测元件，用于检测所述储水装置内的水位;和/或，
所述储水装置上设置有通气口，所述通气口处设置气体过滤装置。
优选地，所述取水流路上设置有第一流体驱动装置，所述第一流体驱动装置为叶片泵。
优选地，所述净水流路上设置有第一过滤装置，所述水处理系统还包括循环支路，所述循环支路的进水端与所述储水装置连通，所述循环支路的出水端接入所述净水流路中且所述循环支路的出水端位于所述第一过滤装置的上游侧。
优选地，所述循环支路上设置有第一控制开关;和/或，
所述第一流体驱动装置设置在所述循环支路的进水端的上游侧;和/或，
所述原水流路或所述净水流路上设置有原水进水开关，所述循环支路的出水端位于所述原水进水开关和所述第一过滤装置之间。
优选地，所述净水流路上设置有第二流体驱动装置，所述第二流体驱动装置设置在所述第一过滤装置的上游侧，所述循环支路的出水端设置在所述第二流体驱动装置的上游侧。
优选地，所述净水流路上还设置有第二过滤装置，所述第二过滤装置设置在所述第一过滤装置的上游侧;和/或，
所述第一过滤装置上设置有排废口，所述排废口连接排废支路，所述排废支路上设置有流量调节装置。
优选地，所述流量调节装置包括第二控制开关和废水阀。
为达上述目的，第二方面，本发明采用以下技术方案：
一种净水设备，包括如上所述的水处理系统。
本申请提供的水处理系统及净水设备中采用常压水箱作为储水装置，能够有效解决现有的储水装置因背压过大造成净水设备制水效率低的问题。并且使用常压水箱作为储水装置，还能够有效解决现有的使用储水袋进行储水出现的卡滞问题。
