申请日2018.12.19
公开(公告)日2019.02.19
IPC分类号C02F9/02
摘要
本发明公开了一种水处理系统及其控制方法、净水设备，该水处理系统包括原水流路、净化流路、取水流路和储水装置，所述储水装置用于储存净化流路净化处理的净化水，所述取水流路能够通过所述储水装置取水，所述取水流路上设置有流量可调的流体驱动装置，例如通过设置能够调节流量的流体驱动装置来控制取水流路上的取水流量，来避免储水装置被抽空;例如通过使得取水流路能够直接从净化流路取水，来避免持续从储水装置取水造成储水装置被抽空的风险;再例如通过设置提醒装置，当储水装置内的水量较少时，提醒用户注意，以避免抽空储水装置，保证了水处理系统的正常运行，提升用户的使用体验。
权利要求书

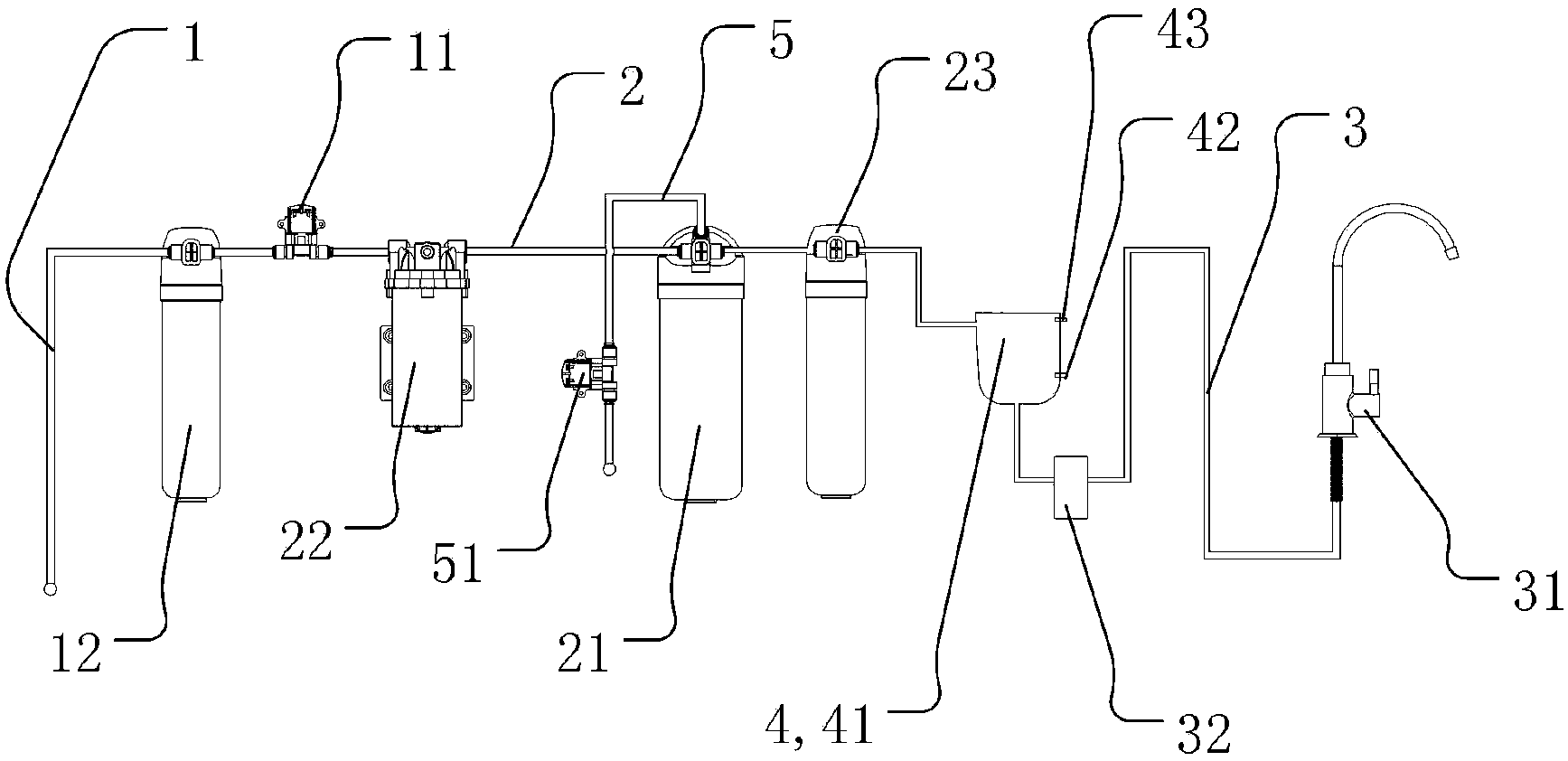

1.一种水处理系统，其特征在于，包括原水流路(1)、净化流路(2)、取水流路(3)和储水装置(4)，所述储水装置(4)用于储存净化流路(2)净化处理的净化水，所述取水流路(3)能够通过所述储水装置(4)取水，
所述取水流路(3)上设置有流量可调的流体驱动装置(32);和/或，
所述取水流路(3)能够通过所述净化流路(2)取水;和/或，
所述水处理系统还包括提醒装置，用于在所述储水装置(4)缺水时进行缺水提醒。
2.根据权利要求1所述的水处理系统，其特征在于，构成所述净化流路(2)的管路与所述储水装置(4)连接，构成所述取水流路(3)的管路与所述储水装置(4)连接。
3.根据权利要求2所述的水处理系统，其特征在于，所述水处理系统还包括控制装置，所述储水装置(4)包括储水部(41)和用于检测所述储水部(41)的液位的第一液位检测元件(42)，所述控制装置用于当所述第一液位检测元件(42)检测的液位低于第一液位时对所述流体驱动装置(32)的流量进行调节。
4.根据权利要求1所述的水处理系统，其特征在于，所述水处理系统还包括与所述储水装置(4)连接的储水支路(6)，构成所述净化流路(2)的管路与构成所述取水流路(3)的管路连接，所述储水支路(6)与所述净化流路(2)和所述取水流路(3)均连通。
5.根据权利要求4所述的水处理系统，其特征在于，所述储水支路(6)上设置有第一控制阀(61)，所述第一控制阀(61)用于控制所述储水支路(6)的打开和关闭。
6.根据权利要求5所述的水处理系统，其特征在于，所述水处理系统还包括控制装置，所述储水装置(4)包括储水部(41)和用于检测所述储水部(41)的液位的第一液位检测元件(42)，所述控制装置用于当所述第一液位检测元件(42)检测的液位低于第一液位时控制所述第一控制阀(61)关闭。
7.根据权利要求3或6所述的水处理系统，其特征在于，所述储水装置(4)还包括用于检测所述储水部(41)的液位的第二液位检测元件(43)，所述控制装置用于当所述第二液位检测元件(43)检测的液位高于第二液位时，控制所述水处理系统停止制水，所述第二液位高于所述第一液位。
8.根据权利要求7所述的水处理系统，其特征在于，所述第一液位对应的液体体积为所述储水装置(4)的容积的10%-50%;和/或，
所述第二液位对应的液体体积为所述储水装置(4)的容积的80%-90%。
9.根据权利要求1-6之一所述的水处理系统，其特征在于，所述取水流路(3)上还设置有排气装置(7)，用于排出进入所述取水流路(3)的气体。
10.根据权利要求9所述的水处理系统，其特征在于，所述排气装置(7)包括排气滤芯(71)。
11.根据权利要求10所述的水处理系统，其特征在于，所述排气滤芯(71)包括排气膜(711)，所述排气膜(711)构造为允许气体通过，阻止液体通过。
12.根据权利要求10所述的水处理系统，其特征在于，所述排气滤芯(71)包括浇注头(713)。
13.根据权利要求9所述的水处理系统，其特征在于，所述取水流路(3)上还设置有龙头(31)，所述排气装置(7)设置在所述龙头(31)上。
14.根据权利要求7所述的水处理系统，其特征在于，所述水处理系统还包括控制装置，所述净化流路(2)或所述原水流路(1)上设置有第二控制阀(11)，所述第二控制阀(11)用于控制所述净化流路(2)或所述原水流路(1)的关闭和打开，所述第二液位检测元件(43)检测到所述储水装置(4)内的液位达到所述第二液位时，所述控制装置控制所述第二控制阀(11)关闭。
15.一种如权利要求3或7所述的水处理系统的控制方法，其特征在于，
当所述第一液位检测元件(42)检测到液位低于所述第一液位时，所述控制装置控制降低所述流体驱动装置(32)的流量。
16.根据权利要求15所述的控制方法，其特征在于，当所述第一液位检测元件(42)检测到液位低于所述第一液位时，所述控制装置控制所述流体驱动装置(32)的流量降低至原始流量的20%-80%。
17.一种如权利要求6所述的水处理系统的控制方法，其特征在于，当所述第一液位检测元件(42)检测到所述储水装置(4)内的液位低于所述第一液位时，
若所述取水流路(3)处于打开状态，则所述控制装置控制所述第一控制阀(61)关闭，并控制所述水处理系统进行制水;和/或，
若所述取水流路(3)处于关闭状态，则所述控制装置控制所述第一控制阀(61)开启，并控制所述水处理系统进行制水。
18.一种净水设备，其特征在于，包括如权利要求1至14之一所述的水处理系统。
说明书
水处理系统及其控制方法、净水设备
技术领域
本发明涉及水处理技术领域，特别是一种水处理系统及其控制方法、净水设备。
背景技术
在储水容器内置的净水机使用过程中，由于内置储水容器的体积较小，当用户需要大量用水时，储水容器中的水容易被抽干，同时RO膜的制水速度较慢，无法满足用户取水速度，此时容易使空气进入抽水泵及后续系统管路中，造成系统运行异常或者产生异响，影响用户体验。
专利号为CN106673281A与CN203833679U的专利公开了水袋内置的净水系统，系统没有防止储水容器被抽空的措施，容易影响用户体验。
发明内容
有鉴于此，本发明的目的之一在于提供一种有效避免储水装置内的水被抽净的水处理系统及其控制方法、净水设备。
为达到上述目的，一方面，本发明采用如下技术方案：
一种水处理系统，其特征在于，包括原水流路、净化流路、取水流路和储水装置，所述储水装置用于储存净化流路净化处理的净化水，所述取水流路能够通过所述储水装置取水，
所述取水流路上设置有流量可调的流体驱动装置;和/或，
所述取水流路能够通过所述净化流路取水;和/或，
所述水处理系统还包括提醒装置，用于在所述储水装置缺水时进行缺水提醒。
优选地，构成所述净化流路的管路与所述储水装置连接，构成所述取水流路的管路与所述储水装置连接。
优选地，所述水处理系统还包括控制装置，所述储水装置包括储水部和用于检测所述储水部的液位的第一液位检测元件，所述控制装置用于当所述第一液位检测元件检测的液位低于第一液位时对所述流体驱动装置的流量进行调节。
优选地，所述水处理系统还包括与所述储水装置连接的储水支路，构成所述净化流路的管路与构成所述取水流路的管路连接，所述储水支路与所述净化流路和所述取水流路均连通。
优选地，所述储水支路上设置有第一控制阀，所述第一控制阀用于控制所述储水支路的打开和关闭。
优选地，所述水处理系统还包括控制装置，所述储水装置包括储水部和用于检测所述储水部的液位的第一液位检测元件，所述控制装置用于当所述第一液位检测元件检测的液位低于第一液位时控制所述第一控制阀关闭。
优选地，所述储水装置还包括用于检测所述储水部的液位的第二液位检测元件，所述控制装置用于当所述第二液位检测元件检测的液位高于第二液位时，控制所述水处理系统停止制水，所述第二液位高于所述第一液位。
优选地，所述第一液位对应的液体体积为所述储水装置的容积的10%-50%;和/或，
所述第二液位对应的液体体积为所述储水装置的容积的80%-90%。
优选地，所述取水流路上还设置有排气装置，用于排出进入所述取水流路的气体。
优选地，所述排气装置包括排气滤芯。
优选地，所述排气滤芯包括排气膜，所述排气膜构造为允许气体通过，阻止液体通过。
优选地，所述排气滤芯包括浇注头。
优选地，所述取水流路上还设置有龙头，所述排气装置设置在所述龙头上。
优选地，所述净化流路或所述原水流路上设置有第二控制阀，所述第二控制阀用于控制所述净化流路或所述原水流路的关闭和打开，所述第二液位检测元件检测到所述储水装置内的液位达到所述第二液位时，所述控制装置控制所述第二控制阀关闭。
另一方面，本发明采用如下技术方案：
一种如上述的水处理系统的控制方法，当所述第一液位检测元件检测到液位低于所述第一液位时，所述控制装置控制降低所述流体驱动装置的流量。
优选地，当所述第一液位检测元件检测到液位低于所述第一液位时，所述控制装置控制所述流体驱动装置的流量降低至原始流量的20%-80%。
优选地，当所述第一液位检测元件检测到所述储水装置内的液位低于所述第一液位时，
若所述取水流路处于打开状态，则所述控制装置控制所述第一控制阀关闭，并控制所述水处理系统进行制水;和/或，
若所述取水流路处于关闭状态，则所述控制装置控制所述第一控制阀开启，并控制所述水处理系统进行制水。
再一方面，本发明采用如下技术方案：
一种净水设备，包括上述的水处理系统。
本发明提供一种水处理系统及其控制方法、净水设备，该水处理系统例如通过设置能够调节流量的流体驱动装置来控制取水流路上的取水流量，来避免储水装置被抽空;例如通过使得取水流路能够直接从净化流路取水，来避免持续从储水装置取水造成储水装置被抽空的风险;再例如通过设置提醒装置，当储水装置内的水量较少时，提醒用户注意，以避免抽空储水装置，保证了水处理系统的正常运行，提升用户的使用体验。
