申请日2018.12.19
公开(公告)日2019.02.19
IPC分类号C02F1/20
摘要
本发明公开了一种排气结构、龙头、水处理系统及净水设备，所述排气结构包括外壳和设置于所述外壳内的排气部，所述外壳上设置有进口和出口，所述排气部将所述外壳内的空间分为第一腔室和第二腔室，所述第一腔室与所述进口连通，所述第二腔室与所述出口连通，所述排气部构造为允许气体通过，不允许液体通过。本发明中的排气结构能够将液体中的气体排出，可以将该排气结构设置在龙头等需要排气的水路中，从而保证龙头等水路的出水不含有气体，出水时不会出现震动和异响，用户取水时也不会由于水中含有气体而出现喷水、异响、气泡及产生肉眼可见白色浑浊等异常情况。
权利要求书
1.一种排气结构，其特征在于，所述排气结构(7)包括外壳(71)和设置于所述外壳(71)内的排气部(72)，所述外壳(71)上设置有进口和出口，所述排气部(72)将所述外壳(71)内的空间分为第一腔室和第二腔室，所述第一腔室与所述进口连通，所述第二腔室与所述出口连通，所述排气部(72)构造为允许气体通过，不允许液体通过。
2.根据权利要求1所述的排气结构，其特征在于，所述排气部(72)为排气膜。
3.根据权利要求2所述的排气结构，其特征在于，所述排气膜构造为排气膜丝;和/或，
所述排气膜的材料为聚丙烯、聚乙烯、聚砜、聚偏氟乙烯、聚四氟乙烯、聚氨酯中的一种或多种。
4.根据权利要求3所述的排气结构，其特征在于，所述排气膜丝设置有多条，多条所述排气膜丝形成膜丝束，
所述膜丝束中的每条所述排气膜丝均呈U形;和/或，
包括多束所述膜丝束，多束所述膜丝束相互间隔设置。
5.根据权利要求1至4之一所述的排气结构，其特征在于，所述外壳(71)上设置有安装结构，用于所述排气结构(7)的安装。
6.根据权利要求1至4之一所述的排气结构，其特征在于，所述排气结构(7)还包括连接部(73)，所述排气部(72)通过所述连接部(73)与所述外壳(71)相连。

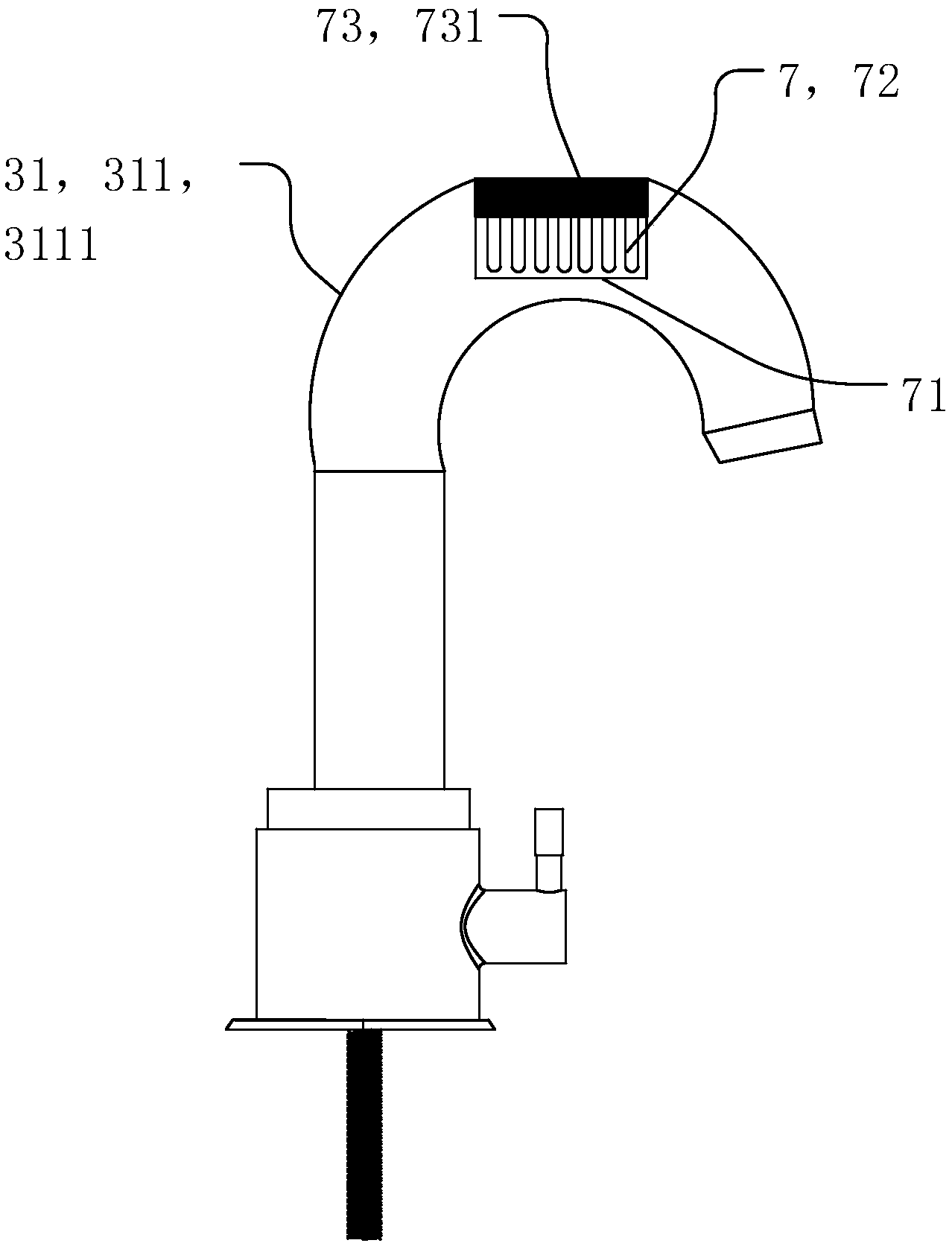

7.根据权利要求6所述的排气结构，其特征在于，所述外壳(71)呈筒状，所述排气部(72)为排气膜丝，所述连接部(73)包括浇注结构(731)，所述排气膜丝通过所述浇注结构(731)固定于所述外壳(71)的一端。
8.一种龙头，其特征在于，包括本体(311)和安装于所述本体(311)上的如权利要求1至7之一所述的排气结构(7)，所述排气结构(7)用于对所述本体(311)进行排气。
9.根据权利要求8所述的龙头，其特征在于，所述本体(311)包括出水管(3111)，所述排气结构(7)的外壳(71)与所述出水管(3111)密封连接，所述进口与所述出水管(3111)的内腔连通，所述出口与所述龙头(31)的外部空间连通。
10.根据权利要求8所述的龙头，其特征在于，所述排气结构(7)安装于所述本体(311)的顶部。
11.一种水处理系统，其特征在于，所述水处理系统的水流路上设置有如权利要求1至7之一所述的排气结构(7)，或者，所述水处理系统包括如权利要求8至10之一所述的龙头(31)。
12.根据权利要求11所述的水处理系统，其特征在于，所述水处理系统包括原水流路(1)、净化流路(2)、取水流路(3)和储水装置(4)，所述储水装置(4)用于储存净化流路(2)净化处理的净化水，所述取水流路(3)能够通过所述储水装置(4)取水，所述排气结构(7)设置在所述取水流路(3)上。
13.一种净水设备，其特征在于，包括如权利要求11或12所述的水处理系统。
说明书
排气结构、龙头、水处理系统及净水设备
技术领域
本发明涉及水处理技术领域，特别是一种排气结构、龙头、水处理系统及净水设备。
背景技术
由于自来水压力存在波动、自来水中存在一定空气，净水机在使用过程中，容易由于水压波动和水中空气引起净水机系统抖动、异响等异常工作状态，导致用户在使用过程中出现喷水、异响、大量气泡、产生肉眼可见白色浑浊等异常情况，影响用户体验感。另一方面，当用户需要大量用水时，由于净水机内置的储水容器体积较小，储水容器中的水容易被抽干，同时RO膜的制水速度较慢，无法满足用户取水速度，此时空气更容易进入抽水泵及后续系统管路中，造成系统运行异常或者产生异响，更加影响用户体验。
发明内容
有鉴于此，本发明的目的之一在于提供一种能够将液体中的气体排出的排气结构、龙头、水处理系统及净水设备。
为达到上述目的，第一方面，本发明采用如下技术方案：
一种排气结构，所述排气结构包括外壳和设置于所述外壳内的排气部，所述外壳上设置有进口和出口，所述排气部将所述外壳内的空间分为第一腔室和第二腔室，所述第一腔室与所述进口连通，所述第二腔室与所述出口连通，所述排气部构造为允许气体通过，不允许液体通过。
优选地，所述排气部为排气膜。
优选地，所述排气膜构造为排气膜丝;和/或，
所述排气膜的材料为聚丙烯、聚乙烯、聚砜、聚偏氟乙烯、聚四氟乙烯、聚氨酯中的一种或多种。
优选地，所述排气膜丝呈U形结构、麻花形结构或分区式结构。
优选地，所述外壳上设置有安装结构，用于所述排气结构的安装。
优选地，所述排气结构还包括连接部，所述排气部通过所述连接部与所述外壳相连。
优选地，所述外壳呈筒状，所述排气部为排气膜丝，所述连接部包括浇注结构，所述排气膜丝通过所述浇注结构固定于所述外壳的一端。
第二方面，本发明采用如下技术方案：
一种龙头，包括本体和安装于所述本体上的如上所述的排气结构，所述排气结构用于对所述本体进行排气。
优选地，所述本体包括出水管，所述排气结构的外壳与所述出水管密封连接，所述进口与所述出水管的内腔连通，所述出口与所述龙头的外部空间连通。
优选地，所述排气结构安装于所述本体的顶部。
第三方面，本发明采用如下技术方案：
一种水处理系统，所述水处理系统的水流路上设置有如上所述的排气结构，或者，所述水处理系统包括如上所述的龙头。
优选地，所述水处理系统包括原水流路、净化流路、取水流路和储水装置，所述储水装置用于储存净化流路净化处理的净化水，所述取水流路能够通过所述储水装置取水，所述排气结构设置在所述取水流路上。
第四方面，本发明采用如下技术方案：
一种净水设备，包括如上所述的水处理系统。
本发明提供一种排气结构、龙头、水处理系统及净水设备，该排气结构能够将液体中的气体排出，可以将该排气结构设置在龙头等需要排气的水路中，从而保证龙头等水路的出水不含有气体，出水时不会出现震动和异响，用户取水时也不会由于水中含有气体而出现喷水、异响、气泡及产生肉眼可见白色浑浊等异常情况。
