申请日2018.12.29
公开(公告)日2019.03.15
IPC分类号C02F1/44; C01C1/02; C02F101/16
摘要
本发明提出一种含氨废水处理并回收氨水的装置和工艺，所述含氨废水处理并回收氨水的装置，包括：用于输送含氨废水的第一泵;膜接触器，所述膜接触器的第一相的进口端与所述第一泵的输出端相连;第二泵，所述第二泵的输出端与所述膜接触器的第二相的进口端相连;用于存储磷酸二氢铵溶液的吸收剂罐，所述吸收剂罐与所述第二泵的输入端相连;分解塔，所述分解塔与所述膜接触器的第二相的出口端相连;吸收塔，所述吸收塔与所述分解塔相连。根据本发明的一种含氨废水处理并回收氨水的装置，对于含氨废水中的铵根离子去除效果好，能耗低。
权利要求书

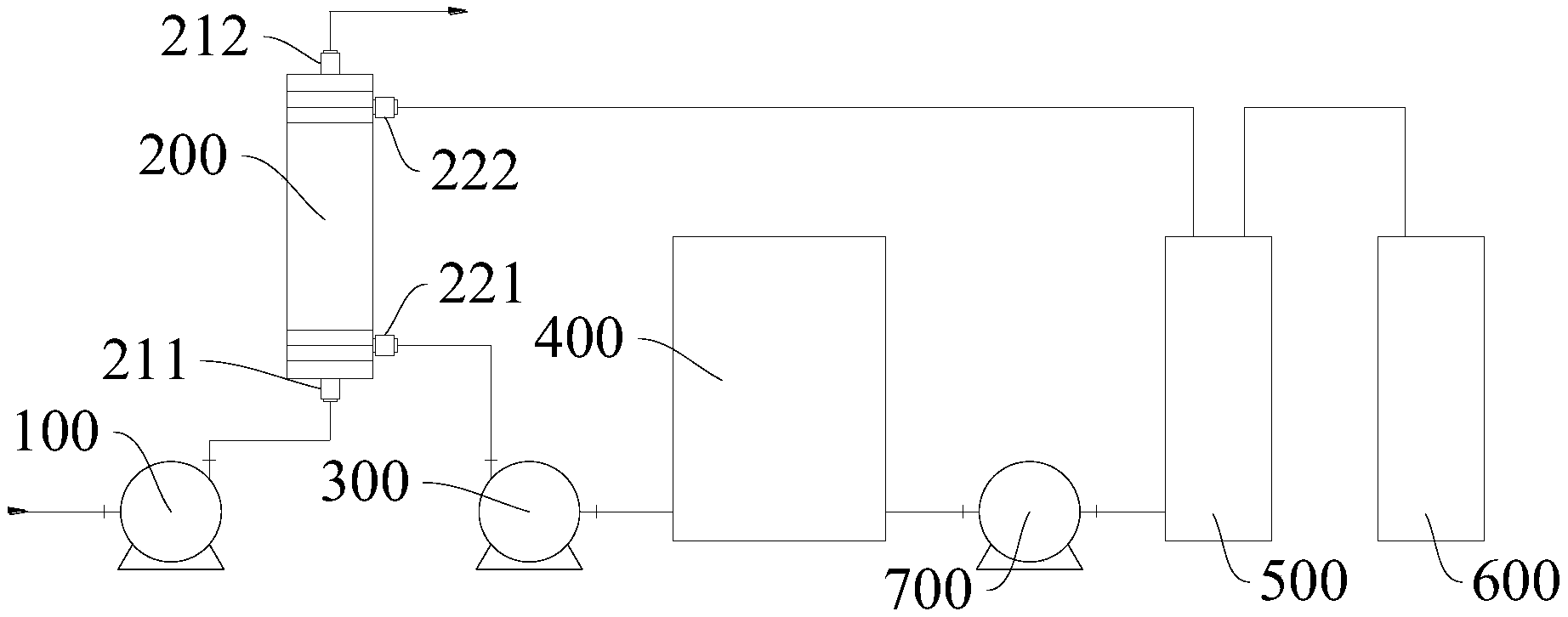

1.一种含氨废水处理并回收氨水的装置，其特征在于，包括：
用于输送含氨废水的第一泵;
膜接触器，所述膜接触器的第一相的进口端与所述第一泵的输出端相连;
第二泵，所述第二泵的输出端与所述膜接触器的第二相的进口端相连;
用于存储磷酸二氢铵溶液的吸收剂罐，所述吸收剂罐与所述第二泵的输入端相连;
分解塔，所述分解塔与所述膜接触器的第二相的出口端相连;
吸收塔，所述吸收塔与所述分解塔相连。
2.根据权利要求1所述的含氨废水处理并回收氨水的装置，其特征在于，还包括第三泵，所述第三泵的输入端与所述分解塔相连且所述第三泵的输出端与所述吸收剂罐相连。
3.根据权利要求1所述的含氨废水处理并回收氨水的装置，其特征在于，所述膜接触器竖直设置，所述膜接触器的第一相的进口端以及所述膜接触器的第二相的进口端均位于所述膜接触器的底部，所述膜接触器的第一相的出口端以及所述膜接触器的第二相的出口端均位于所述膜接触器的顶部。
4.根据权利要求1所述的含氨废水处理并回收氨水的装置，其特征在于，所述第二泵为耐酸循环泵。
5.根据权利要求1所述的含氨废水处理并回收氨水的装置，其特征在于，所述分解塔为加热塔。
6.根据权利要求5所述的含氨废水处理并回收氨水的装置，其特征在于，所述分解塔的加热温度为120℃～130℃。
7.根据权利要求1所述的含氨废水处理并回收氨水的装置，其特征在于，所述吸收塔为喷淋塔。
8.一种含氨废水处理并回收氨水的工艺，其特征在于，采用根据权利要求1-7中任一项所述的含氨废水处理并回收氨水的装置进行处理，包括以下步骤：
步骤1，将含氨废水引入所述膜接触器的第一相并将磷酸二氢铵溶液引入所述膜接触器的第二相，使磷酸二氢铵溶液吸收含氨废水中铵根离子，得到磷酸氢二铵溶液;
步骤2，加热磷酸氢二铵溶液，得到磷酸二氢铵溶液和氨气;
步骤3，对氨气进行喷淋后得到氨水。
9.根据权利要求8所述的含氨废水处理并回收氨水的工艺，其特征在于，还包括步骤4，将步骤2得到的磷酸二氢铵溶液重新引入所述膜接触器的第二相。
10.根据权利要求8所述的含氨废水处理并回收氨水的工艺，其特征在于，步骤2的加热温度为120℃～130℃。
说明书
含氨废水处理并回收氨水的装置和工艺
技术领域
本发明涉及污水处理技术领域，特别是涉及一种含氨废水处理并回收氨水的装置和工艺。
背景技术
相关技术中，对于含氨废水大都采用塔法进行处理，对含氨废水进行蒸发后得到氨水。通过塔法处理得到的氨水浓度较低，且运行能耗较高，蒸汽消耗量很大，经过处理后废水不能达标。
发明内容
本发明旨在至少在一定程度上解决相关技术中的技术问题之一。
为此，本发明的一个目的在于提出一种含氨废水处理并回收氨水的装置，对于含氨废水中的铵根离子去除效果好，能耗低。
本发明的另一目的在于提出一种含氨废水处理并回收氨水的工艺。
根据本发明实施例的一种含氨废水处理并回收氨水的装置，包括：
用于输送含氨废水的第一泵;
膜接触器，所述膜接触器的第一相的进口端与所述第一泵的输出端相连;
第二泵，所述第二泵的输出端与所述膜接触器的第二相的进口端相连;
用于存储磷酸二氢铵溶液的吸收剂罐，所述吸收剂罐与所述第二泵的输入端相连;
分解塔，所述分解塔与所述膜接触器的第二相的出口端相连;
吸收塔，所述吸收塔与所述分解塔相连。
有利地，所述的含氨废水处理并回收氨水的装置还包括第三泵，所述第三泵的输入端与所述分解塔相连且所述第三泵的输出端与所述吸收剂罐相连。
有利地，所述膜接触器竖直设置，所述膜接触器的第一相的进口端以及所述膜接触器的第二相的进口端均位于所述膜接触器的底部，所述膜接触器的第一相的出口端以及所述膜接触器的第二相的出口端均位于所述膜接触器的顶部。
有利地，所述第二泵为耐酸循环泵。
有利地，所述分解塔为加热塔。
有利地，所述分解塔的加热温度为120℃～130℃。
有利地，所述吸收塔为喷淋塔。
根据本发明的一种含氨废水处理并回收氨水的工艺，采用上述所述的含氨废水处理并回收氨水的装置进行处理，包括以下步骤：
步骤1，将含氨废水引入所述膜接触器的第一相并将磷酸二氢铵溶液引入所述膜接触器的第二相，使磷酸二氢铵溶液吸收含氨废水中铵根离子，得到磷酸氢二铵溶液;
步骤2，加热磷酸氢二铵溶液，得到磷酸二氢铵溶液和氨气;
步骤3，对氨气进行喷淋后得到氨水。
有利地，所述的含氨废水处理并回收氨水的工艺还包括步骤4，将步骤2得到的磷酸二氢铵溶液重新引入所述膜接触器的第二相。
有利地，步骤2的加热温度为120℃～130℃。
本发明的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本发明的实践了解到。
