申请日2018.12.29
公开(公告)日2019.03.15
IPC分类号C02F9/14; C02F1/78; C02F1/50
摘要
本发明公开了一种养殖废水中的大肠菌群灭杀的沼液臭氧处理装置，其结构包括：环流水泵、沼液罐、配电控制箱、臭氧灭菌池、流化床沉淀池、生物膜滤池、排水管，臭氧灭菌池焊接在生物膜滤池的右侧与流化床沉淀池的右下角，排水管插嵌在生物膜滤池的左下角，本发明实现了运用沼液排入管与排液活性炭球相配合，使沼液通过流入沼液排入管从而通过球芯阀的旋转在插管球囊壳的星束管喷淋出沼液挥发的臭氧气体与本身液体，达到在灭菌方池内使沼液充分融入废水，从灭菌角度去围剿大肠菌群，用灭菌方池配沼液排入管与排液活性炭球形成分点式覆盖处理，达到充满方箱的灭菌覆盖效果，点对点集中性大且无杀菌范围的密集与稀疏分别，更全面笼罩处理水源。
权利要求书

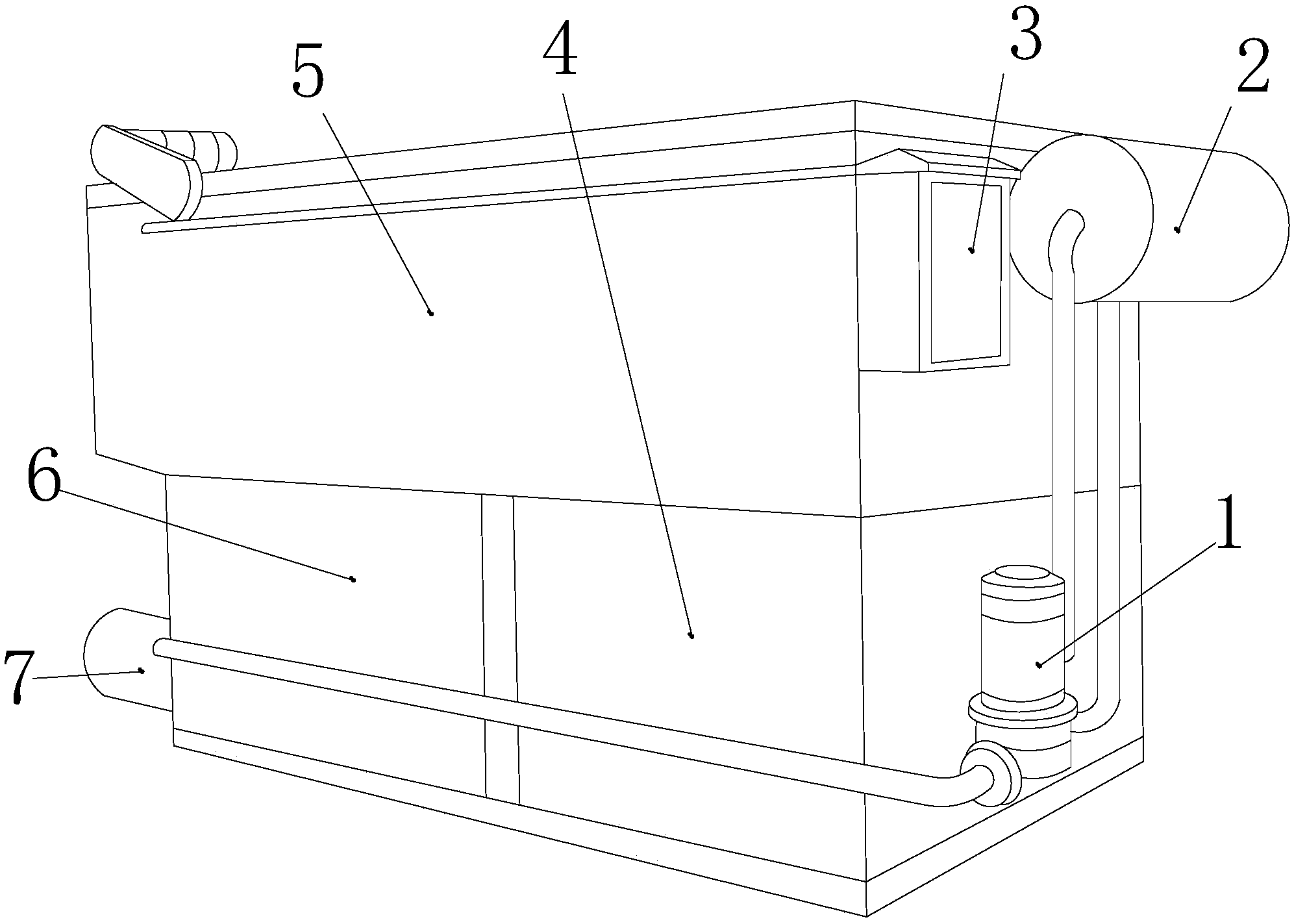

1.一种养殖废水中的大肠菌群灭杀的沼液臭氧处理装置，其结构包括：环流水泵(1)、沼液罐(2)、配电控制箱(3)、臭氧灭菌池(4)、流化床沉淀池(5)、生物膜滤池(6)、排水管(7)，其特征在于：
所述臭氧灭菌池(4)焊接在生物膜滤池(6)的右侧与流化床沉淀池(5)的右下角，所述排水管(7)插嵌在生物膜滤池(6)的左下角，所述沼液罐(2)与配电控制箱(3)紧贴于流化床沉淀池(5)的右侧，所述环流水泵(1)安装于臭氧灭菌池(4)的右侧，所述环流水泵(1)通过管道与沼液罐(2)相互贯通，所述配电控制箱(3)通过线管与流化床沉淀池(5)左上角的电机电连接，所述配电控制箱(3)通过内埋线与环流水泵(1)电连接;
所述臭氧灭菌池(4)设有灭菌方池(41)、双通对流管(42)、沼液排入管(43)、排液活性炭球(44)、回流管(45)、絮凝波纹板(46)、细管滤板(47)、返溢外排管(48);
所述沼液排入管(43)与回流管(45)分别插嵌在双通对流管(42)的左侧并且相互贯通，所述排液活性炭球(44)设有两个以上并且均匀嵌套在沼液排入管(43)的外表面上，所述沼液排入管(43)与回流管(45)焊接在一起并且相互贯通，所述返溢外排管(48)插嵌在灭菌方池(41)的左上角，所述絮凝波纹板(46)紧贴于细管滤板(47)的顶部上，所述细管滤板(47)插嵌在灭菌方池(41)的顶面上，所述双通对流管(42)插嵌在灭菌方池(41)的右下角，所述沼液排入管(43)、排液活性炭球(44)、回流管(45)均安装于灭菌方池(41)的内部，所述灭菌方池(41)焊接在生物膜滤池(6)的右侧与流化床沉淀池(5)的右下角。
2.根据权利要求1所述的一种养殖废水中的大肠菌群灭杀的沼液臭氧处理装置，其特征在于：所述排液活性炭球(44)由插管球囊壳(441)、球芯阀(442)组成，所述球芯阀(442)安装于插管球囊壳(441)的内部，所述球芯阀(442)与插管球囊壳(441)活动连接。
3.根据权利要求2所述的一种养殖废水中的大肠菌群灭杀的沼液臭氧处理装置，其特征在于：所述插管球囊壳(441)由扩张通孔(4411)、活性炭球壳(4412)、星束管(4413)、注液内管(4414)组成，所述扩张通孔(4411)焊接在星束管(4413)的底端下，所述扩张通孔(4411)与星束管(4413)设有两个以上并且围绕活性炭球壳(4412)的圆心插嵌在一起，所述注液内管(4414)横向贯穿活性炭球壳(4412)的内部，所述注液内管(4414)通过活性炭球壳(4412)与星束管(4413)相互贯通。
4.根据权利要求2所述的一种养殖废水中的大肠菌群灭杀的沼液臭氧处理装置，其特征在于：所述球芯阀(442)由轮转弧架(4421)、海绵壳罩(4422)、排流孔(4423)、月牙滑块(4424)、扰流通筒(4425)、配重滚珠(4426)、定心弧管(4427)组成，所述排流孔(4423)设有两个以上并且围绕海绵壳罩(4422)的圆心嵌套成一体，所述配重滚珠(4426)安装于海绵壳罩(4422)的圆心上，所述月牙滑块(4424)通过定心弧管(4427)与配重滚珠(4426)扣合在一起，所述轮转弧架(4421)嵌套于月牙滑块(4424)的顶部上，所述扰流通筒(4425)贯穿月牙滑块(4424)的内部，所述月牙滑块(4424)通过轮转弧架(4421)与海绵壳罩(4422)机械连接。
5.根据权利要求4所述的一种养殖废水中的大肠菌群灭杀的沼液臭氧处理装置，其特征在于：所述月牙滑块(4424)由球槽(44241)、月牙垫块(44242)组成，所述扰流通筒(4425)设有通筒体(44251)、轴心轮(44252)、扰流板(44253)，所述定心弧管(4427)由橡胶弧管(44271)、齿纹弯板(44272)组成，所述球槽(44241)与月牙垫块(44242)为一体结构，所述扰流板(44253)插嵌在轴心轮(44252)的顶部上，所述轴心轮(44252)与扰流板(44253)均安装于通筒体(44251)的内部，所述扰流板(44253)的边沿与通筒体(44251)的内壁采用间隙配合，所述齿纹弯板(44272)设有两个并且分别插嵌在橡胶弧管(44271)的前后两侧，所述通筒体(44251)设有两个并且均横向贯穿月牙垫块(44242)的内部，所述橡胶弧管(44271)的左右两端均焊接在月牙垫块(44242)的顶面上。
6.根据权利要求5所述的一种养殖废水中的大肠菌群灭杀的沼液臭氧处理装置，其特征在于：所述轴心轮(44252)由轮壳罩(442521)、轴心转子(442522)组成，所述轮壳罩(442521)设有两个且分别嵌套于轴心转子(442522)的左右两侧并且轴心共线。
7.根据权利要求5所述的一种养殖废水中的大肠菌群灭杀的沼液臭氧处理装置，其特征在于：所述扰流板(44253)由折流三角板(442531)、波纹扇板(442532)、支架板(442533)、套筒(442534)组成，所述折流三角板(442531)设有两个并且分别紧贴于波纹扇板(442532)的前后两侧，所述支架板(442533)的顶端与套筒(442534)嵌套成一体，所述波纹扇板(442532)设有两个并且分别紧贴于支架板(442533)的左右两侧。
8.根据权利要求1所述的一种养殖废水中的大肠菌群灭杀的沼液臭氧处理装置，其特征在于：所述沼液排入管(43)为两个以上六十度折角的弯折蛇形管状结构。
9.根据权利要求5所述的一种养殖废水中的大肠菌群灭杀的沼液臭氧处理装置，其特征在于：所述月牙垫块(44242)为底部有高低错位槽的月牙块状结构。
说明书
一种养殖废水中的大肠菌群灭杀的沼液臭氧处理装置
技术领域
本发明是一种养殖废水中的大肠菌群灭杀的沼液臭氧处理装置，属于养殖废水处理设备领域。
背景技术
养殖废水是带菌类最多的生活污水，养殖场的牲畜粪便与尿液的清理都需要清水冲刷处理，而清理后的废水净化往往是人们较为头疼的难题，对臭氧净水和沉淀池的多层过滤操作都需要谨小慎微，防止菌类混杂在水中逃脱清理，但菌类无所不在，依旧会有大肠菌群夹带水流外排，使废水处理不彻底，目前技术公用的待优化的缺点有：
养殖厂的粪便与尿液溶于水中处理，会降解粪便中的大肠菌群，使大肠菌群在水中含量提升，造成菌类繁殖发酵不易灭杀的情况，引起大肠菌群在后期人们用水形成病菌的传染媒介，致使人体持续亚健康，最终发病身体机能衰退。
发明内容
针对现有技术存在的不足，本发明目的是提供一种养殖废水中的大肠菌群灭杀的沼液臭氧处理装置，以解决养殖厂的粪便与尿液溶于水中处理，会降解粪便中的大肠菌群，使大肠菌群在水中含量提升，造成菌类繁殖发酵不易灭杀的情况，引起大肠菌群在后期人们用水形成病菌的传染媒介，致使人体持续亚健康，最终发病身体机能衰退的问题。
为了实现上述目的，本发明是通过如下的技术方案来实现：一种养殖废水中的大肠菌群灭杀的沼液臭氧处理装置，其结构包括：环流水泵、沼液罐、配电控制箱、臭氧灭菌池、流化床沉淀池、生物膜滤池、排水管，所述臭氧灭菌池焊接在生物膜滤池的右侧与流化床沉淀池的右下角，所述排水管插嵌在生物膜滤池的左下角，所述沼液罐与配电控制箱紧贴于流化床沉淀池的右侧，所述环流水泵安装于臭氧灭菌池的右侧，所述环流水泵通过管道与沼液罐相互贯通，所述配电控制箱通过线管与流化床沉淀池左上角的电机电连接，所述配电控制箱通过内埋线与环流水泵电连接，所述臭氧灭菌池设有灭菌方池、双通对流管、沼液排入管、排液活性炭球、回流管、絮凝波纹板、细管滤板、返溢外排管，所述沼液排入管与回流管分别插嵌在双通对流管的左侧并且相互贯通，所述排液活性炭球设有两个以上并且均匀嵌套在沼液排入管的外表面上，所述沼液排入管与回流管焊接在一起并且相互贯通，所述返溢外排管插嵌在灭菌方池的左上角，所述絮凝波纹板紧贴于细管滤板的顶部上，所述细管滤板插嵌在灭菌方池的顶面上，所述双通对流管插嵌在灭菌方池的右下角，所述沼液排入管、排液活性炭球、回流管均安装于灭菌方池的内部，所述灭菌方池焊接在生物膜滤池的右侧与流化床沉淀池的右下角。
为优化上述技术方案，进一步采取的措施为：
作为本发明的进一步改进，所述排液活性炭球由插管球囊壳、球芯阀组成，所述球芯阀安装于插管球囊壳的内部，所述球芯阀与插管球囊壳活动连接。
作为本发明的进一步改进，所述插管球囊壳由扩张通孔、活性炭球壳、星束管、注液内管组成，所述扩张通孔焊接在星束管的底端下，所述扩张通孔与星束管设有两个以上并且围绕活性炭球壳的圆心插嵌在一起，所述注液内管横向贯穿活性炭球壳的内部，所述注液内管通过活性炭球壳与星束管相互贯通。
作为本发明的进一步改进，所述球芯阀由轮转弧架、海绵壳罩、排流孔、月牙滑块、扰流通筒、配重滚珠、定心弧管组成，所述排流孔设有两个以上并且围绕海绵壳罩的圆心嵌套成一体，所述配重滚珠安装于海绵壳罩的圆心上，所述月牙滑块通过定心弧管与配重滚珠扣合在一起，所述轮转弧架嵌套于月牙滑块的顶部上，所述扰流通筒贯穿月牙滑块的内部，所述月牙滑块通过轮转弧架与海绵壳罩机械连接。
作为本发明的进一步改进，所述月牙滑块由球槽、月牙垫块组成，所述扰流通筒设有通筒体、轴心轮、扰流板，所述定心弧管由橡胶弧管、齿纹弯板组成，所述球槽与月牙垫块为一体结构，所述扰流板插嵌在轴心轮的顶部上，所述轴心轮与扰流板均安装于通筒体的内部，所述扰流板的边沿与通筒体的内壁采用间隙配合，所述齿纹弯板设有两个并且分别插嵌在橡胶弧管的前后两侧，所述通筒体设有两个并且均横向贯穿月牙垫块的内部，所述橡胶弧管的左右两端均焊接在月牙垫块的顶面上。
作为本发明的进一步改进，所述轴心轮由轮壳罩、轴心转子组成，所述轮壳罩设有两个且分别嵌套于轴心转子的左右两侧并且轴心共线。
作为本发明的进一步改进，所述扰流板由折流三角板、波纹扇板、支架板、套筒组成，所述折流三角板设有两个并且分别紧贴于波纹扇板的前后两侧，所述支架板的顶端与套筒嵌套成一体，所述波纹扇板设有两个并且分别紧贴于支架板的左右两侧。
作为本发明的进一步改进，所述沼液排入管为两个以上六十度折角的弯折蛇形管状结构，蛇形弯管的箱式贴合弯折效果，方便均匀的布满空间中的各处位置，对管道流经的容积撑开到最大，达到覆盖式效果。
作为本发明的进一步改进，所述月牙垫块为底部有高低错位槽的月牙块状结构，底部高方便积蓄水流涌入的冲击力推动底部低的部位旋转，形成错位接收水应力的效果，起到结合水力的旋转推流作用。
作为本发明的进一步改进，所述折流三角板为带直角槽缝的三角板结构，水流可以渗透进直角槽缝，形成强行折流效果，制造水面的起伏感，方便造浪达到层层推进涌动的效果。
作为本发明的进一步改进，所述波纹扇板为前后表面带波纹的扇形板结构，扇板本身是格挡水流通过的扰流作用，加上波纹的表面，也使水流顺着波纹呈波浪状连绵涌出扇板，形成波纹扰流的效果。
有益效果
本发明一种养殖废水中的大肠菌群灭杀的沼液臭氧处理装置，工作人员通过启动配电控制箱调控环流水泵抽入沼液罐的沼液灌入臭氧灭菌池，同时也调控电机启动流化床沉淀池工作，养殖废水通过流化床的沉淀过滤效果后，经过絮凝波纹板与细管滤板二次过滤下排给灭菌方池，通过沼液进入双通对流管灌入沼液排入管形成折流覆盖灭菌方池的渗透沼液臭氧净水杀菌效果，通过排液活性炭球的插管球囊壳引导沼液流入注液内管灌入给球芯阀的海绵壳罩内，由于海绵的吸水收压，渗透部分沼液给活性炭球壳缓慢融于废水中近距离蔓延杀除大肠菌群，然后大部分沼液灌入月牙滑块，通过月牙垫块与轮转弧架受水流推动绕着配重滚珠旋转，整体夹扣稳固通过定心弧管的橡胶弧管束紧配重滚珠，然后齿纹弯板防止配重滚珠在球槽滑脱，形成加固的定心效果，这时沼液受到扰流通筒的通筒体连通月牙垫块内部，沼液流经轴心轮的轮壳罩，通过水流拍动扰流板的折流三角板与波纹扇板形成扰流提速效果，牵引支架板带着套筒围绕轴心转子旋转，使沼液受到月牙垫块旋转滑推输出给排流孔连通星束管通过扩张通孔喷淋，达到节点式球面远距离覆盖臭氧与沼液来实现灭杀大肠菌群的效果，最终杀菌完成的废水通过返溢外排管排入生物膜滤池最后一次生物净化过滤，然后输出给排水管供人们生活用水的循环利用，期间沼液杀菌完成后通过回流管反馈给沼液罐，整个养殖废水处理完成，比起高温杀菌蒸发水汽，沼液杀毒无污染，且防护水汽流失，在常规曝气管与生物膜臭氧净水时，达到液体受导流混杂处理废水的调配效果，使沼液充分融入废水，相当于培养皿封闭的灭杀效果以其他方式臭氧净水也防止大肠菌群的遗漏处理。
本发明操作后可达到的优点有：
运用沼液排入管与排液活性炭球相配合，使沼液通过流入沼液排入管从而通过球芯阀的旋转在插管球囊壳的星束管喷淋出沼液挥发的臭氧气体与本身液体，达到在灭菌方池内使沼液充分融入废水，从灭菌角度去围剿大肠菌群，用灭菌方池配沼液排入管与排液活性炭球形成分点式覆盖处理，达到充满方箱的灭菌覆盖效果，点对点集中性大且无杀菌范围的密集与稀疏分别，更全面笼罩处理水源。
