申请日2018.12.29
公开(公告)日2019.03.15
IPC分类号C02F1/38; C02F103/20
摘要
本发明公开了一种废水回收沉淀过滤集污装置，包括第一旋流桶和设置在第一旋流桶内部的第二旋流桶，第二旋流桶设置在第一旋流桶的上部;还包括与第二旋流桶相连通的进水管，进水管设有用于向第二旋流桶供水的第一供水口，第一供水口的朝向偏离第二旋流桶的中心位置;第二旋流桶的下部设有连通第一旋流桶与第二旋流桶的连通管，连通管设有第二供水口，第二供水口的朝向偏离第一旋流桶的中心位置;在第一旋流桶的上部连通设有清水出口，在第一旋流桶的下部连通设有废水管道，废水管道在清水出口的下方设有废水出口。其优点在于：能有效分离水中的悬浮物等固态杂质，不受水流搅动影响，沉淀收集效果好，效率高。
权利要求书

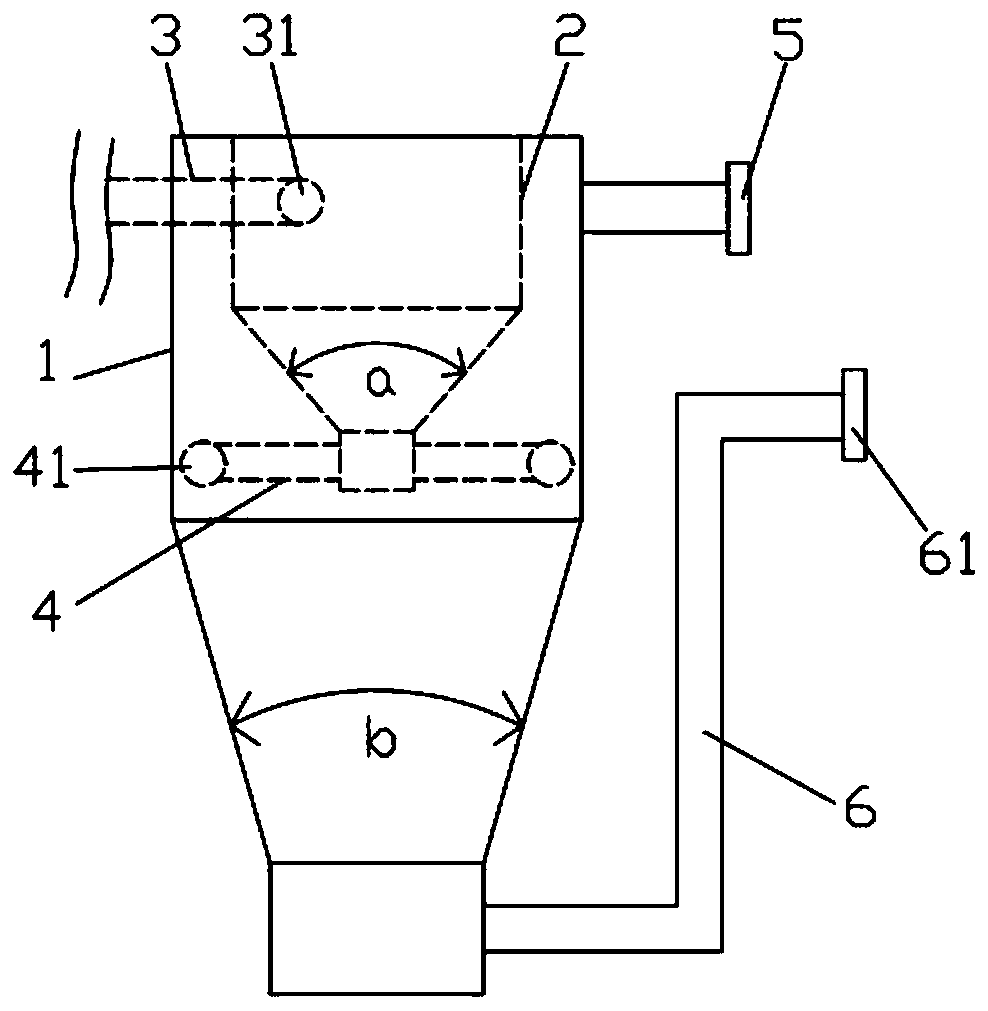

1.一种废水回收沉淀过滤集污装置，其特征在于，包括第一旋流桶(1)和设置在第一旋流桶(1)内部的第二旋流桶(2)，所述的第二旋流桶(2)设置在第一旋流桶(1)的上部;还包括与第二旋流桶(2)相连通的进水管(3)，所述的进水管(3)设有用于向第二旋流桶(2)供水的第一供水口(31)，所述的第一供水口(31)的朝向偏离第二旋流桶(2)的中心位置;所述的第二旋流桶(2)的下部设有至少一根连通第一旋流桶(1)与第二旋流桶(2)的连通管(4)，所述的连通管(4)设有用于向第一旋流桶(1)供水的第二供水口(41)，所述的第二供水口(41)的朝向偏离第一旋流桶(1)的中心位置;在所述的第一旋流桶(1)的上部连通设有清水出口(5)，在所述的第一旋流桶(1)的下部连通设有废水管道(6)，所述的废水管道(6)自第一旋流桶(1)的下部向第一旋流桶(1)的上部延伸，并在清水出口(5)的下方设有废水出口(61)。
2.根据权利要求1所述一种废水回收沉淀过滤集污装置，其特征在于，所述的第一旋流桶(1)和第二旋流桶(2)的下部均呈漏斗形。
3.根据权利要求2所述一种废水回收沉淀过滤集污装置，其特征在于，所述的第一旋流桶(1)在清水出口(5)到废水出口(61)段的容积小于或等于第一旋流桶(1)漏斗形的下部的容积。
4.根据权利要求2所述一种废水回收沉淀过滤集污装置，其特征在于，所述的第一旋流桶(1)的下部设有与第一旋流桶(1)相连通的排污管，所述的排污管连通外界集污池。
5.根据权利要求1所述一种废水回收沉淀过滤集污装置，其特征在于，所述的连通管(4)设置若干根，环绕第二旋流桶(2)的中心位置均匀分布在第二旋流桶(2)的外部。
说明书
一种废水回收沉淀过滤集污装置
技术领域
本发明涉及水产养殖，具体涉及一种废水回收沉淀过滤集污装置。
背景技术
在水产养殖过程中，需要对养殖过程中的废水进行去污处理。去污处理主要是将水中的固态悬浮物、颗粒物及杂质与水分离。现有技术中，多采用三级沉淀池过滤和分离水中的固态杂质，由于三级过滤池的第一级过滤池是常流水状态，由于水流搅动，悬浮物很难沉淀，因此造成沉淀收集效果、效率极差。导致在现有的去污过程中的去污效果不理想。
发明内容
为了解决上述现有技术存在的问题，本发明目的在于提供一种废水回收沉淀过滤集污装置。本发明能有效分离水中的悬浮物等固态杂质，不受水流搅动影响，沉淀收集效果好，效率高。
本发明所述的一种废水回收沉淀过滤集污装置，包括第一旋流桶和设置在第一旋流桶内部的第二旋流桶，所述的第二旋流桶设置在第一旋流桶的上部;还包括与第二旋流桶相连通的进水管，所述的进水管设有用于向第二旋流桶供水的第一供水口，所述的第一供水口的朝向偏离第二旋流桶的中心位置;所述的第二旋流桶的下部设有至少一根连通第一旋流桶与第二旋流桶的连通管，所述的连通管设有用于向第一旋流桶供水的第二供水口，所述的第二供水口的朝向偏离第一旋流桶的中心位置;在所述的第一旋流桶的上部连通设有清水出口，在所述的第一旋流桶的下部连通设有废水管道，所述的废水管道自第一旋流桶的下部向第一旋流桶的上部延伸，并在清水出口的下方设有废水出口。
优选地，所述的第一旋流桶和第二旋流桶的下部均呈漏斗形。
优选地，所述的第一旋流桶在清水出口到废水出口段的容积小于或等于第一旋流桶漏斗形的下部的容积。
优选地，所述的第一旋流桶的下部设有与第一旋流桶相连通的排污管，所述的排污管连通外界集污池。
优选地，所述的连通管设置若干根，环绕第二旋流桶的中心位置均匀分布在第二旋流桶的外部。
本发明所述的一种废水回收沉淀过滤集污装置，其优点在于，设置第一旋流桶和第二旋流桶，对废水进行上下两级的旋流去污。使废水分别在第一旋流桶和第二旋流桶内进行旋流，通过离心力将固态杂质聚集在第一旋流桶和第二旋流桶的中心位置，并通过重力使固态杂质自然沉淀，再将固态杂质排出，有效分离了废水中的固态杂质，实现对废水的去污。
本发明的旋流桶结构，由于固态杂质自上而下旋流沉淀，位于第一旋流桶上部的水的水质相对清澈，位于第一旋流桶下部的水的水质相对浑浊。因此将清水出口设置在第一旋流桶的上部，从该处引出去污完成的清水，在该处引出的水的水质高。在第一旋流桶的下部连通设有废水管道，废水管道向第一旋流桶上部延伸，并在清水出口的下方设有废水出口。在去污过程中，水从第一旋流桶的底部开始累积，受重力势能影响，位于第一旋流桶底部的水会被挤压进入废水管道，并从废水出口处排出。在进水管停止进水后，第一旋流桶内的水面高度将受重力势能影响自然降低至与废水出口相平齐的高度。由于上述结构，废水出口处排出的水为第一旋流桶底部的含固态杂质较多的水;而清水出口处排出的水则为第一旋流桶上部的相对清澈的清水。通过上述结构有效的将清水与含固态杂质较多的水分离，进一步加强本装置的去污效果。
本装置收集悬浮物、颗粒物及各种杂质的能力加强，且在第二旋流桶处进行一级进水时，不会因一级进水时的水流，搅动第一旋流桶内已沉淀好的悬浮物及颗粒物，提高了旋流收集的效率，更利于浓缩收集处理。
第一旋流桶下部的锥形设计，加速悬浮物的快速沉淀与收集，也方便通过水位压力差将浓缩后的污物排出本装置进行收集处理。
