申请日2018.01.18
公开(公告)日2018.09.21
IPC分类号C02F11/00
摘要
本实用新型提供一种废水处理后污泥运输设备，包括刮板、电机、束线轮、拉绳、吸泥管、容腔、真空泵以及导流腔，刮板固定在滑动块上，电机固定在废水处理池上端面前部，束线轮安装在电机左端，拉绳后端连接在刮板上，拉绳前部缠绕在束线轮上，该设计实现了快速便捷集中污泥的效果，吸泥管下端设置在废水处理池内上端面，真空泵设置在容腔环形侧面右部，导流腔固定在容腔下端面内，腔盖装配在导流腔上，该设计达到了该设备表面不易粘连污泥以及污染周围环境的效果，本实用新型使用方便，便于操作，稳定性好，可靠性高。
权利要求书

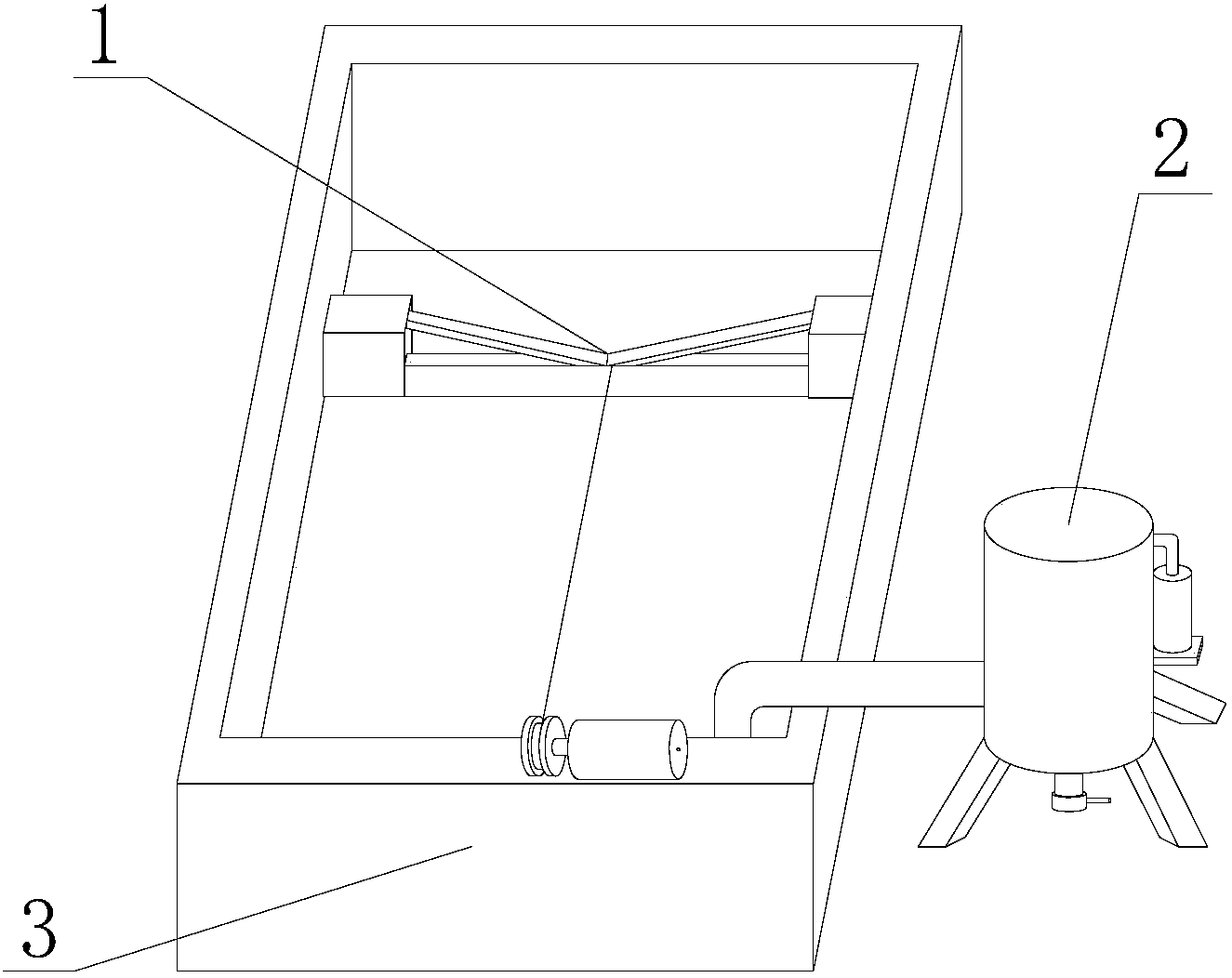

1.一种废水处理后污泥运输设备，包括污泥集中机构(1)、吸收机构(2)以及废水处理池(3)，其特征在于：所述污泥集中机构(1)安装在废水处理池(3)内，所述吸收机构(2)设置在废水处理池(3)右侧;
所述污泥集中机构(1)包括滑动块(11)、加强肋(12)、刮板(13)、电机(14)、束线轮(15)以及拉绳(16)，所述滑动块(11)设置在废水处理池(3)内上端面，所述滑动块(11)左端面与废水处理池(3)内左端面相接触，所述加强肋(12)左端固定在滑动块(11)右端面，所述加强肋(12)右端固定在刮板(13)上端面，所述刮板(13)设置在加强肋(12)下方，所述刮板(13)固定在滑动块(11)上，所述电机(14)固定在废水处理池(3)上端面前部，所述束线轮(15)安装在电机(14)左端，所述拉绳(16)后端连接在刮板(13)上，所述拉绳(16)前部缠绕在束线轮(15)上;
所述吸收机构(2)包括吸泥管(21)、容腔(22)、抽气管(23)、真空泵(24)、导流腔(25)、腔盖(26)以及支腿(27)，所述吸泥管(21)下端设置在废水处理池(3)内上端面，所述吸泥管(21)右端固定在容腔(22)内，所述抽气管(23)下端连接在真空泵(24)上，所述抽气管(23)左端固定在容腔(22)内，所述真空泵(24)设置在容腔(22)环形侧面右部，所述导流腔(25)固定在容腔(22)下端面内，所述腔盖(26)装配在导流腔(25)上，所述支腿(27)固定在容腔(22)下端面。
2.根据权利要求1所述的一种废水处理后污泥运输设备，其特征在于：所述容腔(22)内设置有支杆，且支杆水平固定在容腔(22)内环形侧面。
3.根据权利要求1所述的一种废水处理后污泥运输设备，其特征在于：所述腔盖(26)内环形侧面开设有内螺纹，所述腔盖(26)通过内螺纹装配在导流腔(25)上。
4.根据权利要求1所述的一种废水处理后污泥运输设备，其特征在于：所述滑动块(11)设置有两个，两个所述滑动块(11)对称设置在废水处理池(3)内上端面。
5.根据权利要求1所述的一种废水处理后污泥运输设备，其特征在于：所述容腔(22)环形侧面右部固定有支撑台，且支撑台上端面固定有真空泵(24)。
6.根据权利要求1所述的一种废水处理后污泥运输设备，其特征在于：所述腔盖(26)环形侧面固定有旋转杆，且旋转杆环形侧面刻有防滑纹。
说明书
一种废水处理后污泥运输设备
技术领域
本实用新型是一种废水处理后污泥运输设备，属于污泥处理设备领域。
背景技术
现有技术中，废水处理后污泥运输设备存在不足之处，现有废水处理后污泥运输设备集中污泥困难，进而操作繁琐以及工作效率低，现有废水处理后污泥运输设备在吸取污泥时，易使污泥乱溅以及设备表面易附着污泥，现有的废水处理后污泥运输设备已无法满足人们的需要，需要一种废水处理后污泥运输设备解决上诉出现的问题。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种废水处理后污泥运输设备，以解决上述背景技术中提出的问题，本实用新型使用方便，便于操作，稳定性好，可靠性高。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种废水处理后污泥运输设备，包括污泥集中机构、吸收机构以及废水处理池，所述污泥集中机构安装在废水处理池内，所述吸收机构设置在废水处理池右侧，所述污泥集中机构包括滑动块、加强肋、刮板、电机、束线轮以及拉绳，所述滑动块设置在废水处理池内上端面，所述滑动块左端面与废水处理池内左端面相接触，所述加强肋左端固定在滑动块右端面，所述加强肋右端固定在刮板上端面，所述刮板设置在加强肋下方，所述刮板固定在滑动块上，所述电机固定在废水处理池上端面前部，所述束线轮安装在电机左端，所述拉绳后端连接在刮板上，所述拉绳前部缠绕在束线轮上，所述吸收机构包括吸泥管、容腔、抽气管、真空泵、导流腔、腔盖以及支腿，所述吸泥管下端设置在废水处理池内上端面，所述吸泥管右端固定在容腔内，所述抽气管下端连接在真空泵上，所述抽气管左端固定在容腔内，所述真空泵设置在容腔环形侧面右部，所述导流腔固定在容腔下端面内，所述腔盖装配在导流腔上，所述支腿固定在容腔下端面。
进一步地，所述容腔内设置有支杆，且支杆水平固定在容腔内环形侧面。
进一步地，所述腔盖内环形侧面开设有内螺纹，所述腔盖通过内螺纹装配在导流腔上。
进一步地，所述滑动块设置有两个，两个所述滑动块对称设置在废水处理池内上端面。
进一步地，所述容腔环形侧面右部固定有支撑台，且支撑台上端面固定有真空泵。
进一步地，所述腔盖环形侧面固定有旋转杆，且旋转杆环形侧面刻有防滑纹。
本实用新型的有益效果：本实用新型的一种废水处理后污泥运输设备，因本实用新型添加了滑动块、加强肋、刮板、电机、束线轮以及拉绳，该设计解决了现有废水处理后污泥运输设备集中污泥困难，进而操作繁琐以及工作效率低的问题，实现了快速便捷集中污泥的效果。
因本实用新型添加了吸泥管、容腔、抽气管、真空泵、导流腔、腔盖以及支腿，该设计解决了现有废水处理后污泥运输设备工作时，易使污泥乱溅以及设备表面易附着污泥的问题，达到了该设备表面不易粘连污泥以及污染周围环境的效果。
因本实用新型添加了支杆，该设计使容腔不易被大气压力挤压变形，零添加了旋转杆，该设计使腔盖更易从导流腔上打开，本实用新型使用方便，便于操作，稳定性好，可靠性高。
