申请日2018.01.18
公开(公告)日2018.09.21
IPC分类号H01M8/16; C02F11/04; C12M1/107; C02F103/28
摘要
本实用新型公开了一种利用造纸污泥及废浆渣的发电设备，该种发电池主体的发电池顶盖可以使内部反应更为充分避免浪费，进料管密封盖在防止异物进入发电池的基础上能够保持密封以减少沼气的散失，物料在经过菌种发酵后生成沼气，多个菌种板发酵可产生较大量的沼气，燃烧发电室产生的电能会通过导线传输到电池组内存储，电池组内的电能可以供给至控制器和沼气控制阀以方便控制器的控制，燃烧发电室燃烧的产生的含有热量的气体通过排气管进入反应池的中部的蛇形加热管对内部物料进行加热以加快反应速度促进沼气的生成最后通过排气口排除，此种设备操作简便，大大的提高了废料的利用率，在避免废液废渣浪费的基础上能为人们提供大量的电力供使用。
权利要求书
1.一种利用造纸污泥及废浆渣的发电设备，包括进料管密封盖(1)、发电池主体(2)、进料管(3)、排气口(4)、发电池顶盖(5)、控制器(6)、辅料添加管(7)、电池组(8)、减压阀(9)、燃烧发电室(10)、沼气控制阀(11)、沼气吸进管(12)、排气管(13)、蛇形加热管(14)、反应池(15)、高强度密封垫(16)、菌种板(17)、菌种板固定架(18)、辅料管顶盖把手(19)、单向阀(20)、辅料管顶盖(21)和辅料管固定板(22)，其特征在于：所述发电池主体(2)的顶部设有所述发电池顶盖(5)，所述发电池顶盖(5)的中部设有所述减压阀(9)，所述减压阀(9)的一侧设有所述辅料添加管(7)，所述辅料添加管(7)的顶部设有所述辅料管顶盖(21)，所述辅料管顶盖(21)的一端设有所述辅料管顶盖把手(19)，所述辅料添加管(7)的中部设有所述辅料管固定板(22)，所述辅料管固定板(22)的内侧设有所述单向阀(20)，所述减压阀(9)的另一侧设有所述沼气吸进管(12)，所述沼气吸进管(12)的中部设有所述沼气控制阀(11)，所述沼气吸进管(12)的顶部设有所述燃烧发电室(10)，所述燃烧发电室(10)的一侧设有所述电池组(8)，所述电池组(8)的一侧设有所述控制器(6)，所述燃烧发电室(10)的另一侧设有所述排气管(13)，所述发电池主体(2)的一侧设有所述排气口(4)，所述排气口(4)的一侧设有所述进料管(3)，所述进料管(3)的顶部设有所述进料管密封盖(1)，所述进料管(3)的一侧设有所述反应池(15)，所述反应池(15)的顶部设有所述高强度密封垫(16)，所述反应池(15)的中部设有所述蛇形加热管(14)，所述反应池(15)的底部设有多个所述菌种板固定架(18)，所述菌种板固定架(18)的顶部设有所述菌种板(17)。
2.根据权利要求1所述的一种利用造纸污泥及废浆渣的发电设备，其特征在于：所述控制器(6)、所述燃烧发电室(10)和所述沼气控制阀(11)均电性连接于所述电池组(8)。
3.根据权利要求1所述的一种利用造纸污泥及废浆渣的发电设备，其特征在于：所述进料管密封盖(1)与所述进料管(3)通过螺纹连接。
4.根据权利要求1所述的一种利用造纸污泥及废浆渣的发电设备，其特征在于：所述沼气控制阀(11)与所述沼气吸进管(12)通过连接法兰连接。
5.根据权利要求1所述的一种利用造纸污泥及废浆渣的发电设备，其特征在于：所述辅料添加管(7)的中部设有卡槽，辅料管固定板(22)与卡槽通过嵌套连接。
6.根据权利要求1所述的一种利用造纸污泥及废浆渣的发电设备，其特征在于：所述减压阀(9)与所述发电池顶盖(5)通过螺栓紧固件连接。
说明书
一种利用造纸污泥及废浆渣的发电设备
技术领域
本实用新型涉及一种发电设备，具体为一种利用造纸污泥及废浆渣的发电设备。
背景技术
随着造纸产业的发展和污染防治设施的建设，造纸废水经治理设施处理后产生的污泥成为新的污染源。据了解，富阳市每天经污水处理厂处理后产生的污泥量达3000吨左右。这些污泥除了部分得到综合利用外，其余均为卫生填埋处理，每年需填埋土地70余亩，既浪费土地资源，还会产生二次污染，但是现有的废料处理装置不能将废料的利用率提升到最大，还容易对环境造成污染。
因此，需要设计一种利用造纸污泥及废浆渣的发电设备来解决此类问题。
实用新型内容
本实用新型的目的在于提供一种利用造纸污泥及废浆渣的发电设备，以解决上述背景技术中提出的问题。

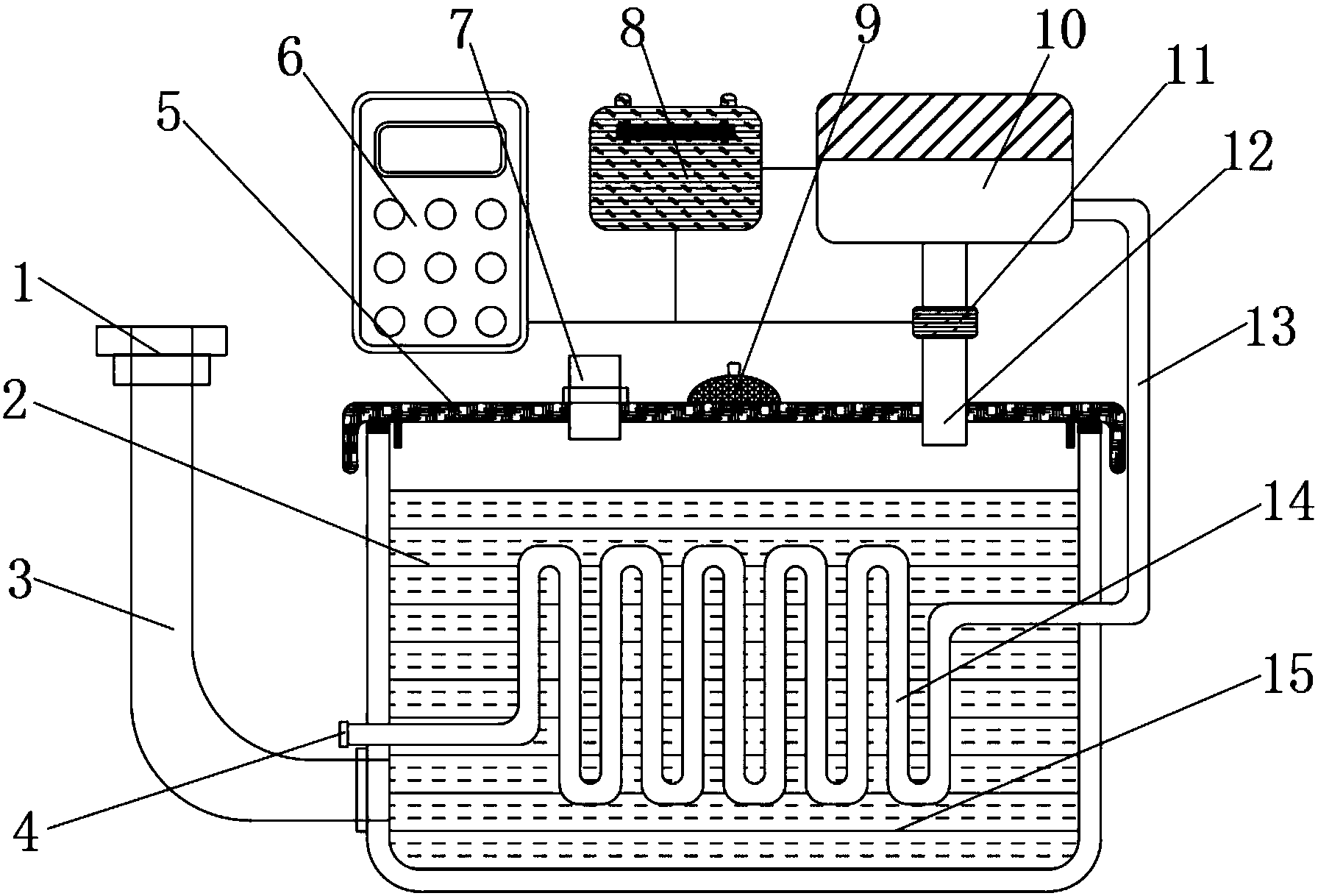

为实现上述目的，本实用新型提供如下技术方案：一种利用造纸污泥及废浆渣的发电设备，包括进料管密封盖、发电池主体、进料管、排气口、发电池顶盖、控制器、辅料添加管、电池组、减压阀、燃烧发电室、沼气控制阀、沼气吸进管、排气管、蛇形加热管、反应池、高强度密封垫、菌种板、菌种板固定架、辅料管顶盖把手、单向阀、辅料管顶盖和辅料管固定板，所述发电池主体的顶部设有所述发电池顶盖，所述发电池顶盖的中部设有所述减压阀，所述减压阀的一侧设有所述辅料添加管，所述辅料添加管的顶部设有所述辅料管顶盖，所述辅料管顶盖的一端设有所述辅料管顶盖把手，所述辅料添加管的中部设有所述辅料管固定板，所述辅料管固定板的内侧设有所述单向阀，所述减压阀的另一侧设有所述沼气吸进管，所述沼气吸进管的中部设有所述沼气控制阀，所述沼气吸进管的顶部设有所述燃烧发电室，所述燃烧发电室的一侧设有所述电池组，所述电池组的一侧设有所述控制器，所述燃烧发电室的另一侧设有所述排气管，所述发电池主体的一侧设有所述排气口，所述排气口的一侧设有所述进料管，所述进料管的顶部设有所述进料管密封盖，所述进料管的一侧设有所述反应池，所述反应池的顶部设有所述高强度密封垫，所述反应池的中部设有所述蛇形加热管，所述反应池的底部设有多个所述菌种板固定架，所述菌种板固定架的顶部设有所述菌种板。
进一步的，所述控制器、所述燃烧发电室和所述沼气控制阀均电性连接于所述电池组。
进一步的，所述进料管密封盖与所述进料管通过螺纹连接。
进一步的，所述沼气控制阀与所述沼气吸进管通过连接法兰连接。
进一步的，所述辅料添加管的中部设有卡槽，辅料管固定板与卡槽通过嵌套连接。
进一步的，所述减压阀与所述发电池顶盖通过螺栓紧固件连接。
与现有技术相比，本实用新型的有益效果是：该种发电池主体的发电池顶盖可以使内部反应更为充分避免浪费，物料从进料管进入，进料管密封盖与进料管通过螺纹连接，在防止异物进入发电池的基础上能够保持密封以减少沼气的散失，物料在经过菌种发酵后生成沼气，多个菌种板发酵可产生较大量的沼气，辅料添加管能够很方便的给发电池主体内部添加甲烷菌种，同时单向阀能避免内部沼气的溢出，法兰较为精密使得沼气在通过沼气控制阀与沼气吸进管时不会造成沼气的损失以避免浪费，燃烧发电室产生的电能会通过导线传输到电池组内存储，同时电池组内的电能可以供给至控制器和沼气控制阀以方便控制器的控制，燃烧发电室燃烧的产生的含有热量的气体通过排气管进入反应池的中部的蛇形加热管对内部物料进行加热以加快反应速度促进沼气的生成最后通过排气口排除，此种设备操作简便，大大的提高了废料的利用率，在避免废液废渣浪费的基础上能为人们提供大量的电力供使用。
