申请日2018.11.26
公开(公告)日2019.02.15
IPC分类号C02F1/50
摘要
本发明公开了一种用于污水处理的新型消毒池，属于污水处理设备领域。该消毒池的池壁设置进水预埋管和出水预埋管，池内设置隔墙，将消毒池分隔为若干格，每格消毒池内设有隔板，隔板包括第一隔板和第二隔板，第一隔板与隔墙连接，第二隔板与和隔墙相对的池壁连接，进水预埋管设置在与隔墙相接的池壁上，出水预埋管设置在与隔墙相对的池壁上。本发明的新型消毒池用于污水处理系统出水前的消毒，避免其含有的有害病菌对河流以及附近的饮用水源造成威胁，能对水质起到很好的消毒效果，运行稳定，经济合理，具有结构简单，设计合理，易于制造的特点。
权利要求书

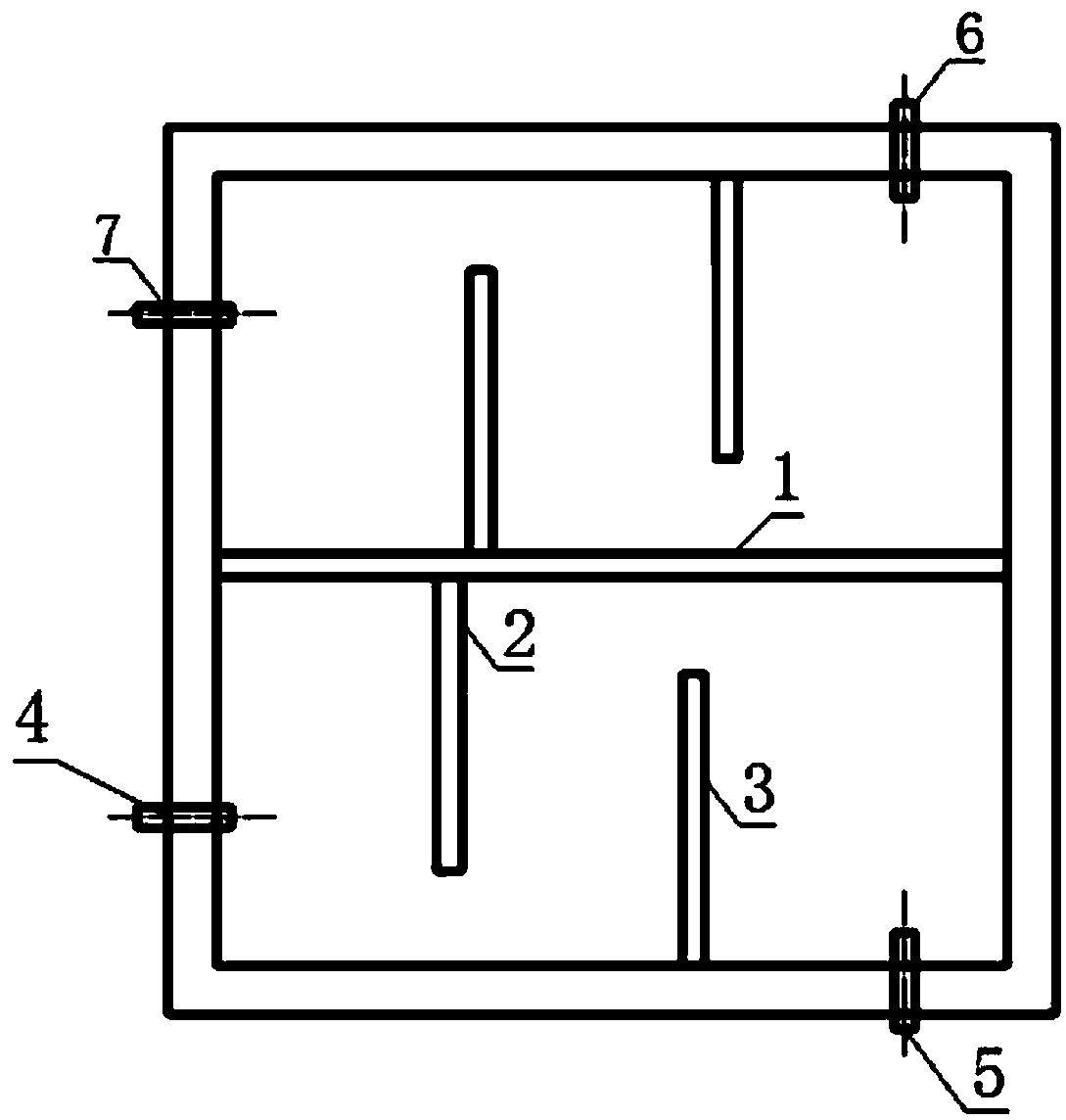

1.一种用于污水处理的新型消毒池，池壁设置进水预埋管(4)和出水预埋管(5)，其特征在于，池内设置隔墙(1)，将所述消毒池分隔为两格，每格消毒池内设有隔板，所述隔板包括第一隔板(2)和第二隔板(3)，所述第一隔板(2)与所述隔墙(1)连接，所述第二隔板(3)与和所述隔墙(1)相对的池壁连接，所述进水预埋管(4)设置在与所述隔墙(1)相接的池壁上，所述出水预埋管(5)设置在与所述隔墙(1)相对的池壁上。
2.根据权利要求1所述的消毒池，其特征在于，所述第一隔板(2)和第二隔板(3)之间的间距为1.4m。
3.根据权利要求1所述的消毒池，其特征在于，每格所述消毒池的尺寸为5.6m×2.8m，所述隔墙(1)的长度为5.6m，所述隔板的长度为1.8m。
4.根据权利要求1所述的消毒池，其特征在于，所述进水预埋管(4)为DN100，所述出水预埋管(5)为DN150。
5.根据权利要求1所述的消毒池，其特征在于，所述消毒池采用钢筋混凝土结构，壁厚为300mm。
6.根据权利要求1所述的消毒池，其特征在于，所述隔墙(1)为砖混结构，厚度为0.15m。
7.根据权利要求1所述的消毒池，其特征在于，所述消毒池采用地上式结构，池内深度为2.5m。
8.根据权利要求1所述的消毒池，其特征在于，所述消毒池的上方设置消毒设备，所述消毒设备内设有搅拌装置。
说明书
一种用于污水处理的新型消毒池
技术领域
本发明属于污水处理设备领域，更具体地说，涉及一种用于污水处理的新型消毒池。
背景技术
随着工业化的发展，水资源越来越短缺，污水排放量越来越大，水源污染加剧，为了保护资源，现在污水治理被越来越多的企业采用，现有污水处理一般将污水处理达标后排放，但是这部分水还有很大利用价值，进一步处理达到杂用水标准后，用作杂用水，比如城市绿化、路面洒水等，可以减少自来水的使用，提高污水的资源化利用率，现在全球水资源越来越短缺，节能减排，势在必行，在这种新形势下，对污水进行再次回收后消毒利用，尤为重要。
在污水处理过程中，消毒池是一个重要的污水处理构筑物。通常污水中含有大肠杆菌与有害病菌，为消除病菌，在污水排放前需要设置消毒池，而现有的消毒池往往达不到理想的消毒效果，并且消毒效率低下。公开日为2017年5月10日的中国专利201710106391.9公开了一种污水处理消毒池，包括池体与池盖，池盖上设有加水孔与进料孔，池体内部被两道隔板分为处理池、过渡池、污水池，第一道隔板与池体后端之间形成通道一，第二道隔板与池体前端形成通道二，处理池内竖直设有进料管，进料管正对进料孔，第二道隔板上方设有溢出孔，处理池下方设有排净口，处理池前端设有出水口，过渡池下方设有出油口，过渡池设有连接管，连接管上端连接溢出孔，连接管下端连接出油口，该设计通过增加隔板，使污水经过多道逆流与消毒药剂混合，并延长消毒药剂和污水在消毒池体内的时间，但是在实际应用中，发现其消毒效果并不满意。
发明内容
技术问题：针对现有技术中存在的上述问题，本发明的目的在于提供一种消毒效果好、运行稳定的用于污水处理的新型消毒池。
技术方案：为解决上述问题，本发明采用如下的技术方案。
一种用于污水处理的新型消毒池，池壁设置进水预埋管和出水预埋管，池内设置隔墙，将所述消毒池分隔为两格，每格消毒池内设有隔板，所述隔板包括第一隔板和第二隔板，所述第一隔板与所述隔墙连接，所述第二隔板与和所述隔墙相对的池壁连接，所述进水预埋管设置在与所述隔墙相接的池壁上，所述出水预埋管设置在与所述隔墙相对的池壁上。
所述第一隔板和第二隔板之间的间距为1.4m。
每格所述消毒池的尺寸为5.6m×2.8m，所述隔墙的长度为5.6m，所述隔板的长度为1.8m。
所述进水预埋管为DN100，所述出水预埋管为DN150。
所述消毒池采用钢筋混凝土结构，壁厚为300mm。
所述隔墙为砖混结构，厚度为0.15m。
所述消毒池采用地上式结构，池内深度为2.5m。
所述消毒池的上方设置消毒设备，所述消毒设备内设有搅拌装置。
有益效果：相比于现有技术，本发明的新型消毒池用于污水处理系统出水前的消毒，避免其含有的有害病菌对河流以及附近的饮用水源造成威胁，能对水质起到很好的消毒效果，运行稳定，经济合理，具有结构简单，设计合理，易于制造的特点，对其他工业废水消毒池的设置也有一定的参考意义。
