申请日2018.01.18
公开(公告)日2018.09.25
IPC分类号C02F1/36
摘要
本实用新型公开了一种磷化废水超声雾化回收装置，包括低位水槽，所述低位水槽内部的顶端位置固定连接有高位水槽，所述高位水槽的左侧一端固定连接有布水堰，所述低位水槽的内部设置有阶梯形震动板，所述阶梯形震动板的顶端位置与布水堰对应设置，所述阶梯形震动板的底端中间位置固定连接有超声波发生器，所述高位水槽外部的右侧固定连接有超声波控制器，所述低位水槽的顶端通过上连通管连通有回用水箱，所述回用水箱的内部且靠近顶端的位置固定连接有除雾器，所述下连通管的中间位置固定连接有风，本实用新型涉及环保废水回用技术领域。该一种磷化废水超声雾化回收装置，达到了节能减排，降低回用工艺能耗和磷化废水的目的。
权利要求书
1.一种磷化废水超声雾化回收装置，包括低位水槽(1)，其特征在于：所述低位水槽(1)内部的顶端位置固定连接有高位水槽(2)，所述低位水槽(1)内部的底端通过循环泵(3)与高位水槽(2)连通，所述高位水槽(2)的左侧一端固定连接有布水堰(4)，所述低位水槽(1)的内部设置有阶梯形震动板(5)，所述阶梯形震动板(5)的顶端位置与布水堰(4)对应设置，所述阶梯形震动板(5)的底端中间位置固定连接有超声波发生器(6)，所述高位水槽(2)外部的右侧固定连接有超声波控制器(7)。
2.根据权利要求1所述的一种磷化废水超声雾化回收装置，其特征在于：所述低位水槽(1)的顶端通过上连通管(8)连通有回用水箱(9)。
3.根据权利要求1所述的一种磷化废水超声雾化回收装置，其特征在于：所述低位水槽(1)的底端左侧通过下连通管(10)与回用水箱(9)连通。
4.根据权利要求2所述的一种磷化废水超声雾化回收装置，其特征在于：所述回用水箱(9)的内部且靠近顶端的位置固定连接有除雾器(11)。
5.根据权利要求3所述的一种磷化废水超声雾化回收装置，其特征在于：所述下连通管(10)的中间位置固定连接有风机(12)。
6.根据权利要求2所述的一种磷化废水超声雾化回收装置，其特征在于：所述回用水箱(9)的底端一侧连通有回用水泵(13)。
说明书
一种磷化废水超声雾化回收装置
技术领域
本实用新型涉及环保废水回用技术领域，具体为一种磷化废水超声雾化回收装置。
背景技术
磷化废水产生于金属表面处理磷化工序，磷化废水含大量磷酸盐离子，目前常用处理工艺是多级化学沉淀，产生大量的污泥，回用工艺是加热蒸发，能耗高，磷化废水的处理达标与回用是企业的痛。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种磷化废水超声雾化回收装置，解决了现有的磷化废水含大量磷酸盐离子，回用工艺能耗高，磷化废水的排放量大的问题。
(二)技术方案

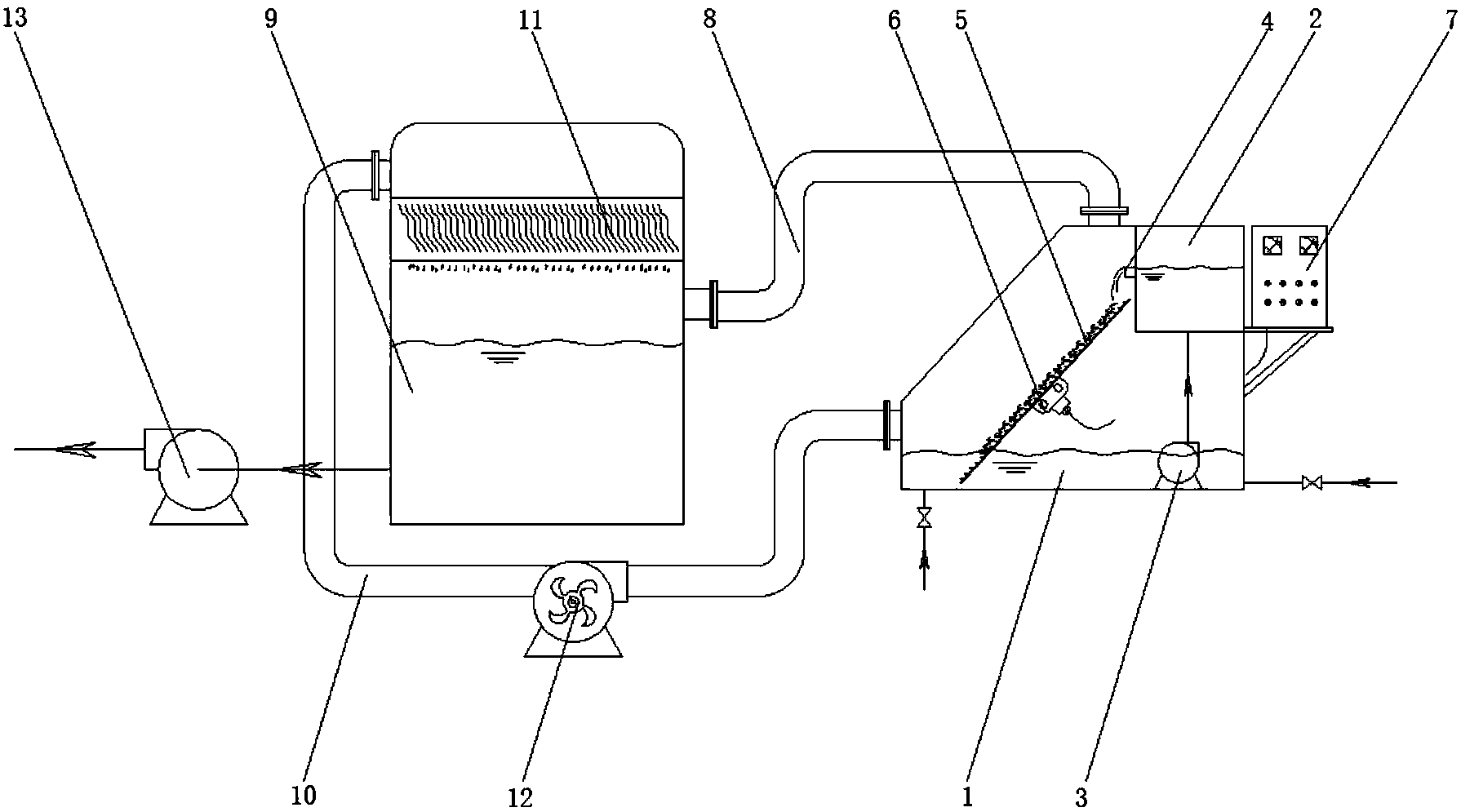

为实现以上目的，本实用新型通过以下技术方案予以实现：一种磷化废水超声雾化回收装置，包括低位水槽，所述低位水槽内部的顶端位置固定连接有高位水槽，所述低位水槽内部的底端通过循环泵与高位水槽连通，所述高位水槽的左侧一端固定连接有布水堰，所述低位水槽的内部设置有阶梯形震动板，所述阶梯形震动板的顶端位置与布水堰对应设置，所述阶梯形震动板的底端中间位置固定连接有超声波发生器，所述高位水槽外部的右侧固定连接有超声波控制器。
优选的，所述低位水槽的顶端通过上连通管连通有回用水箱。
优选的，所述低位水槽的底端左侧通过下连通管与回用水箱连通。
优选的，所述回用水箱的内部且靠近顶端的位置固定连接有除雾器。
优选的，所述下连通管的中间位置固定连接有风机。
优选的，所述回用水箱的底端一侧连通有回用水泵。
(三)有益效果
本实用新型提供了一种磷化废水超声雾化回收装置。具备以下有益效果：该磷化废水超声雾化回收装置，通过磷化废水抽入低位水槽，启动循环泵，磷化废水通过高位水槽从布水堰流出然后从阶梯形震动板上流下，阶梯形震动板在超声波的作用下产生超声震动，翻滚而下的磷化废水表面积被阶梯放大后遇到震动形成雾滴，由于表面张力的原因，水分子比磷酸盐更容易成雾带出，带出的水雾被风机抽往回用水箱，水雾被除雾器收集变成水流入回用水箱，通过回用水泵抽去磷化生产线回用于磷化清洗，将磷化废水进行处理回用，减少磷化废水的排放量，与目前的回用技术比较则工艺过程更简单、不需要添加化学药品，达到了节能减排，降低回用工艺能耗和磷化废水的目的。
