申请日2018.01.18
公开(公告)日2018.09.28
IPC分类号C02F1/48; C02F101/20
摘要
本实用新型公开了一种工业废水磁力处理装置，其结构包括指示灯、控制按钮、仪表盘、控制面板、水箱、车轮、手把、进水口、磁力处理器主机，指示灯嵌入安装于控制面板的内表面并且通过导线采用电连接，控制按钮的外表面安装于控制面板的内表面并且通过导线电连接，本实用新型一种工业废水磁力处理装置，通过车轮将水箱移动到合适的位置进行固定，废水从进水口进去，磁铁上的导线对水中的重金属进行电离和吸附，清理磁铁时，转动转轴，转轴带动第二齿轮转动，第二齿轮带动第一齿轮转动，第一齿轮和第二齿轮同时带动第一齿条和第二齿条上升，限位柱起到限位的作用，拆卸磁铁较费省力，实用性较高。
权利要求书

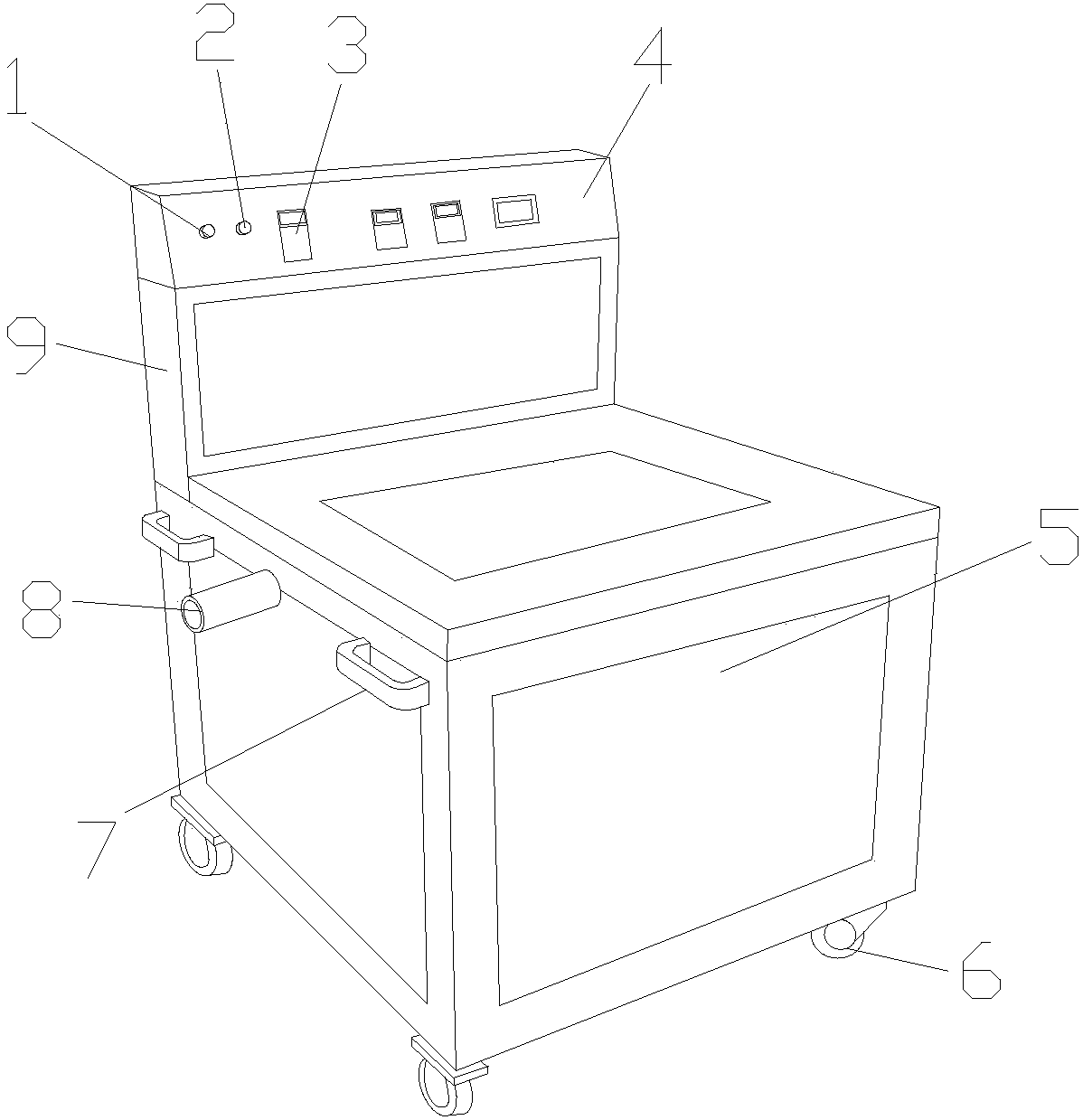

1.一种工业废水磁力处理装置，其特征在于：其结构包括指示灯(1)、控制按钮(2)、仪表盘(3)、控制面板(4)、水箱(5)、车轮(6)、手把(7)、进水口(8)、磁力处理器主机(9)，所述指示灯(1)嵌入安装于控制面板(4)的内表面并且通过导线采用电连接，所述控制按钮(2)的外表面安装于控制面板(4)的内表面并且通过导线电连接，所述仪表盘(3)嵌入安装于控制面板(4)的内表面并且采用间隙配合，所述控制面板(4)的下表面安装于磁力处理器主机(9)的上表面并且通过导线电连接，所述水箱(5)的上表面与磁力处理器主机(9)的下表面相焊接，所述车轮(6)的上表面安装于水箱(5)的下表面并且通过螺丝相连接，所述水箱(5)包括顶盖(501)、磁铁(502)、第一齿条(503)、第一齿轮(504)、转轴(505)、轴承(506)、第二齿轮(507)、第二齿条(508)、限位柱(509)、外壳(510)，所述顶盖(501)的下表面安装于限位柱(509)的上表面并且采用垂直焊接，所述磁铁(502)嵌入安装于顶盖(501)的内表面并且采用间隙配合，所述顶盖(501)的下表面安装于第一齿条(503)的上表面并且采用垂直焊接，所述第一齿条(503)的左表面与第一齿轮(504)的外表相贴合，所述转轴(505)嵌入安装于轴承(506)的内表面并且采用间隙配合，所述轴承(506)的外表面安装于外壳(510)的内表面并且采用间隙配合，所述转轴(505)嵌入安装于第二齿轮(507)的内表面并且采用间隙配合，所述顶盖(501)的下表面安装于第二齿条(508)的上表面并且采用垂直焊接，所述限位柱(509)嵌入安装于外壳(510)的内表面并且采用间隙配合，所述顶盖(501)的下表面与外壳(510)的上表面相贴合。
2.根据权利要求1所述的一种工业废水磁力处理装置，其特征在于：所述进水口(8)嵌入安装于水箱(5)的左表面并且采用间隙配合。
3.根据权利要求1所述的一种工业废水磁力处理装置，其特征在于：所述水箱(5)的左表面共设有两个手把(7)并且采用垂直粘合。
4.根据权利要求1所述的一种工业废水磁力处理装置，其特征在于：所述进水口(8)嵌入安装于外壳(510)的左表面并且采用间隙配合。
5.根据权利要求1所述的一种工业废水磁力处理装置，其特征在于：所述控制按钮(2)为直径2CM、高3CM的圆柱体结构。
说明书
一种工业废水磁力处理装置
技术领域
本实用新型是一种工业废水磁力处理装置，属于环境保护领域。
背景技术
在过去的几十年里由于社会的高速发展，人类为了经济的增长和科技的进步，不断的发展重工业，因此对环境造成越来越剧烈的污染，尤其是水污染。
现有技术公开了申请号为：201621298016.6的一种工业废水磁力处理装置所述处理装置包括电机开关、电机、转轴、废水处理室、吸附室、注水管、排水管、水槽和输水管;所述电机通过转轴与废水处理室相连，但是该现有技术拆卸磁铁较费力，实用性较低。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种工业废水磁力处理装置，以解决现有技术拆卸磁铁较费力，实用性较低的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种工业废水磁力处理装置，其结构包括指示灯、控制按钮、仪表盘、控制面板、水箱、车轮、手把、进水口、磁力处理器主机，所述指示灯嵌入安装于控制面板的内表面并且通过导线采用电连接，所述控制按钮的外表面安装于控制面板的内表面并且通过导线电连接，所述仪表盘嵌入安装于控制面板的内表面并且采用间隙配合，所述控制面板的下表面安装于磁力处理器主机的上表面并且通过导线电连接，所述水箱的上表面与磁力处理器主机的下表面相焊接，所述车轮的上表面安装于水箱的下表面并且通过螺丝相连接，所述水箱包括顶盖、磁铁、第一齿条、第一齿轮、转轴、轴承、第二齿轮、第二齿条、限位柱、外壳，所述顶盖的下表面安装于限位柱的上表面并且采用垂直焊接，所述磁铁嵌入安装于顶盖的内表面并且采用间隙配合，所述顶盖的下表面安装于第一齿条的上表面并且采用垂直焊接，所述第一齿条的左表面与第一齿轮的外表相贴合，所述转轴嵌入安装于轴承的内表面并且采用间隙配合，所述轴承的外表面安装于外壳的内表面并且采用间隙配合，所述转轴嵌入安装于第二齿轮的内表面并且采用间隙配合，所述顶盖的下表面安装于第二齿条的上表面并且采用垂直焊接，所述限位柱嵌入安装于外壳的内表面并且采用间隙配合，所述顶盖的下表面与外壳的上表面相贴合。
进一步地，所述进水口嵌入安装于水箱的左表面并且采用间隙配合。
进一步地，所述水箱的左表面共设有两个手把并且采用垂直粘合。
进一步地，所述进水口嵌入安装于外壳的左表面并且采用间隙配合。
进一步地，所述控制按钮为直径2CM、高3CM的圆柱体结构。
进一步地，所述控制按钮采用塑料材质，无导电性，不易触电。
进一步地，所述外壳采用不锈钢材质，防腐蚀性较强，不易生锈。
有益效果
本实用新型一种工业废水磁力处理装置，通过车轮将水箱移动到合适的位置进行固定，废水从进水口进去，磁铁上的导线对水中的重金属进行电离和吸附，清理磁铁时，转动转轴，转轴带动第二齿轮转动，第二齿轮带动第一齿轮转动，第一齿轮和第二齿轮同时带动第一齿条和第二齿条上升，限位柱起到限位的作用，拆卸磁铁较费省力，实用性较高。
