申请日2018.07.06
公开(公告)日2019.03.01
IPC分类号C02F1/469; C02F1/461; C02F101/34
摘要
本实用新型为一种含苯酚废水的处理装置。该装置包括膜堆、阳极储料罐、阴极储料罐，其中，膜堆中间设置有一张阴离子交换膜，阴离子交换膜将膜堆内部分成两个体积相同的腔室;膜堆的两端各设置有惰性电极，与直流电源负极相连的惰性电极为阴极，与直流电源正极相连的惰性电极为阳极;靠近电源正极的腔室是阳极室，靠近电源负极的腔室是阴极室;阴极室的出料口通过阴极磁力驱动泵与阴极储料罐的进口相连，阴极储料罐的出料口与阴极室的进口相连，形成回路;阳极室的出料口通过阳极磁力驱动泵与阳极储料罐的进口相连，阳极储料罐的出料口与阳极室的进口相连，形成回路。本实用新型对苯酚有着优异的处理能力。
权利要求书
1.一种含苯酚废水的处理装置，其特征为该装置包括膜堆、阳极储料罐、阴极储料罐，其中，膜堆中间设置有一张阴离子交换膜，阴离子交换膜将膜堆内部分成两个体积相同的腔室;膜堆的两端各设置有惰性电极，与直流电源负极相连的惰性电极为阴极，与直流电源正极相连的惰性电极为阳极;靠近电源正极的腔室是阳极室，靠近电源负极的腔室是阴极室;阴极室的出料口通过阴极磁力驱动泵与阴极储料罐的进口相连，阴极储料罐的出料口与阴极室的进口相连，形成回路;阳极室的出料口通过阳极磁力驱动泵与阳极储料罐的进口相连，阳极储料罐的出料口与阳极室的进口相连，形成回路;
所述的惰性电极具体为铱钽或钛镀铱惰性电极;
所述的阴离子交换膜的厚度为50-500 μm。
说明书
一种含苯酚废水的处理装置
技术领域
本实用新型属于含苯酚废水的处理和回收技术领域，具体涉及对含苯酚废水进行电解电渗析处理和回收的装置。
背景技术
我国煤炭资源丰富，储量大，煤化工是实现煤炭资源高效利用的有效手段，解决能源短缺的有效途径之一。然而，相比于其它工业过程而言，在煤的转化过程中会产生大量的煤化工废水，其主要特点是废水负荷量大，废水成分复杂，且含有各种有机物，其中含量较高的就是酚类有机物，其中主要成分是苯酚。苯酚废水不仅仅存在于化工厂，也存在于制革，炼油厂，油漆制造等多个行业，产量大，对环境污染严重。苯酚的危害在于能够与人体的血红蛋白结合，使生物出现中毒症状，因此苯酚废水必须经过有效的处理，才能达到排放的标准。
目前，对苯酚废水的处理方法主要有微生物降解法，萃取法以及膜分离法等。微生物降解法主要是利用微生物的代谢作用，氧化、分解废水中的含苯酚物质并使其转化为无害的稳定物质从而使水得到净化的技术，但是微生物法一般适用于低浓度苯酚废水，这是因为高浓度的苯酚废水对微生物具有毒性作用，微生物的活性会受到很大影响。
1、萃取法是利用污染物质在水中或与水不互溶的溶剂中有着不同的溶解度进行分离或者是溶剂与废水中某些组分形成络合物而进行分离。萃取法对高酚废水的处理效果好，但需要经过多次的萃取与反萃取过程才能完成处理，工艺过程复杂。
2、电渗析法作为膜分离方法的一种，因为具有分离速度快，能耗低，经济环保等优点而得到广泛应用，但由于苯酚本身为弱酸，需要额外加入碱液调节以提高其解离程度，促进苯酚在电渗析中的分离。
实用新型内容
为了实现简单高效分离含苯酚废水中的苯酚，本实用新型提出一种含苯酚废水的处理装置。该装置将含苯酚废水置于阴极室中，饱和苯酚溶液置于阳极室中;其首要目的在于有效去除含苯酚废水中的苯酚，于此同时透过到阳极室的苯氧负离子与阳极反应产生的氢离子结合，生成相对低溶解度的苯酚而以油滴形式析出，加以回收得到纯的苯酚产品，该过程充分利用电极反应产生的酸和碱，不需要额外添加碱液和酸液。
本实用新型的技术方案为：

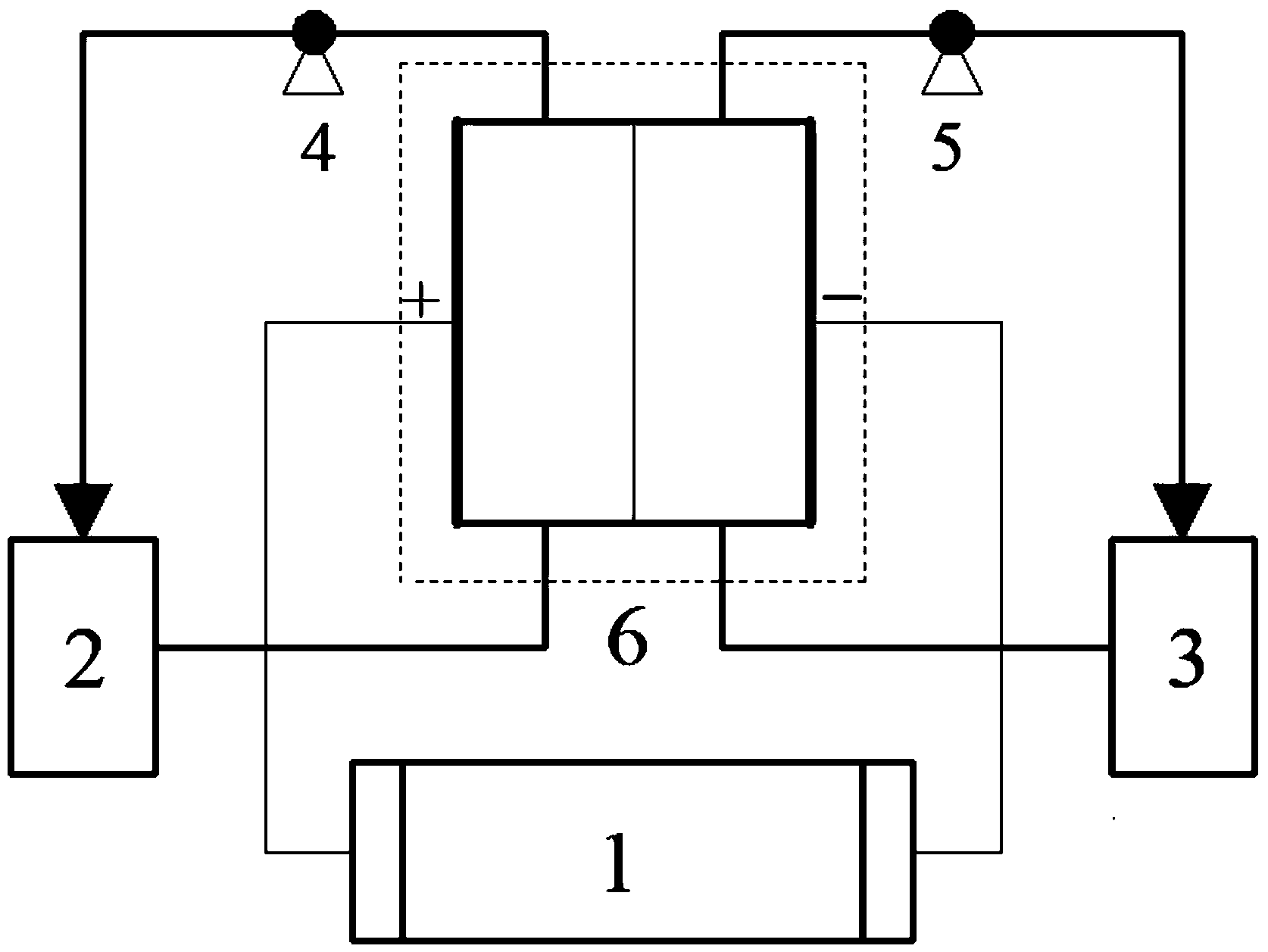

一种含苯酚废水的处理装置，该装置包括膜堆、阳极储料罐、阴极储料罐，其中，膜堆中间设置有一张阴离子交换膜，阴离子交换膜将膜堆内部分成两个体积相同的腔室;膜堆的两端各设置有惰性电极，与直流电源负极相连的惰性电极为阴极，与直流电源正极相连的惰性电极为阳极;靠近电源正极的腔室是阳极室，靠近电源负极的腔室是阴极室;阴极室的出料口通过阴极磁力驱动泵与阴极储料罐的进口相连，阴极储料罐的出料口与阴极室的进口相连，形成回路;阳极室的出料口通过阳极磁力驱动泵与阳极储料罐的进口相连，阳极储料罐的出料口与阳极室的进口相连，形成回路。
所述阴离子交换膜，其聚合物骨架为碳氢主链、部分氟化的碳氢主链或全氟化的碳氢主链,该基膜的聚合物骨架上具有一级、二级和三级的胺基团，季胺基团或季鏻基，厚度为50-500 μm。
所述的惰性电极具体为铱钽或钛镀铱惰性电极。
本实用新型的有益效果为：
本实用新型利用阴离子交换膜优异的选择透过性，让已经转化成苯氧负离子的苯酚，在电场力的推动下，透过阴离子交换膜，阻隔其他阳离子透过，体现了本实用新型对苯酚有着优异的处理能力。本实用新型的优点还体现在，利用阳极室产生的氢离子，让其与苯氧负离子再进一步发生化学反应生产苯酚，从而达到将废水中的苯酚进行回收的目的。本实用新型对含苯酚废水中苯酚的去除简单高效，去除率可以达到96%，使含苯酚废水达到排放到下一工段的要求，通过不断加入新的待处理废水，而让阳极料液不断循环的方式，可以使得阳极料液过饱和而析出油滴，静止分层后，上层苯酚可以直接回收利用，下层为饱和苯酚料液，而饱和苯酚料液可以进行多次循环使用，体现出本实用新型具有极大的工业应用价值。
