申请日2017.12.15
公开(公告)日2018.08.17
IPC分类号B01D35/06
摘要
本实用新型公开了一种带有永磁过滤器的水处理设备，包括管道及控制板，所述管道上开设有作业口，管道上焊接有安装架，安装架上通过螺钉固定有支撑杆，支撑杆的内腔设有安装槽，安装槽的底部固定连接有弹簧，支撑杆的一端连接有伸缩杆，伸缩杆的一端延伸至支撑杆内，且伸缩杆与支撑杆的内壁滑动连接，伸缩杆的一端延伸至控制板的内部，所述控制板的一侧通过螺钉安装有套杆，在控制板的底部安装有套杆，套杆的输出端连接有调节杆，在作业过程中，可通过锁紧装置调节套杆及调节杆之间的伸缩情况，进而调节了调节板在管道内的高度，方便进行水处理，提高了设备使用的适应能力。
权利要求书

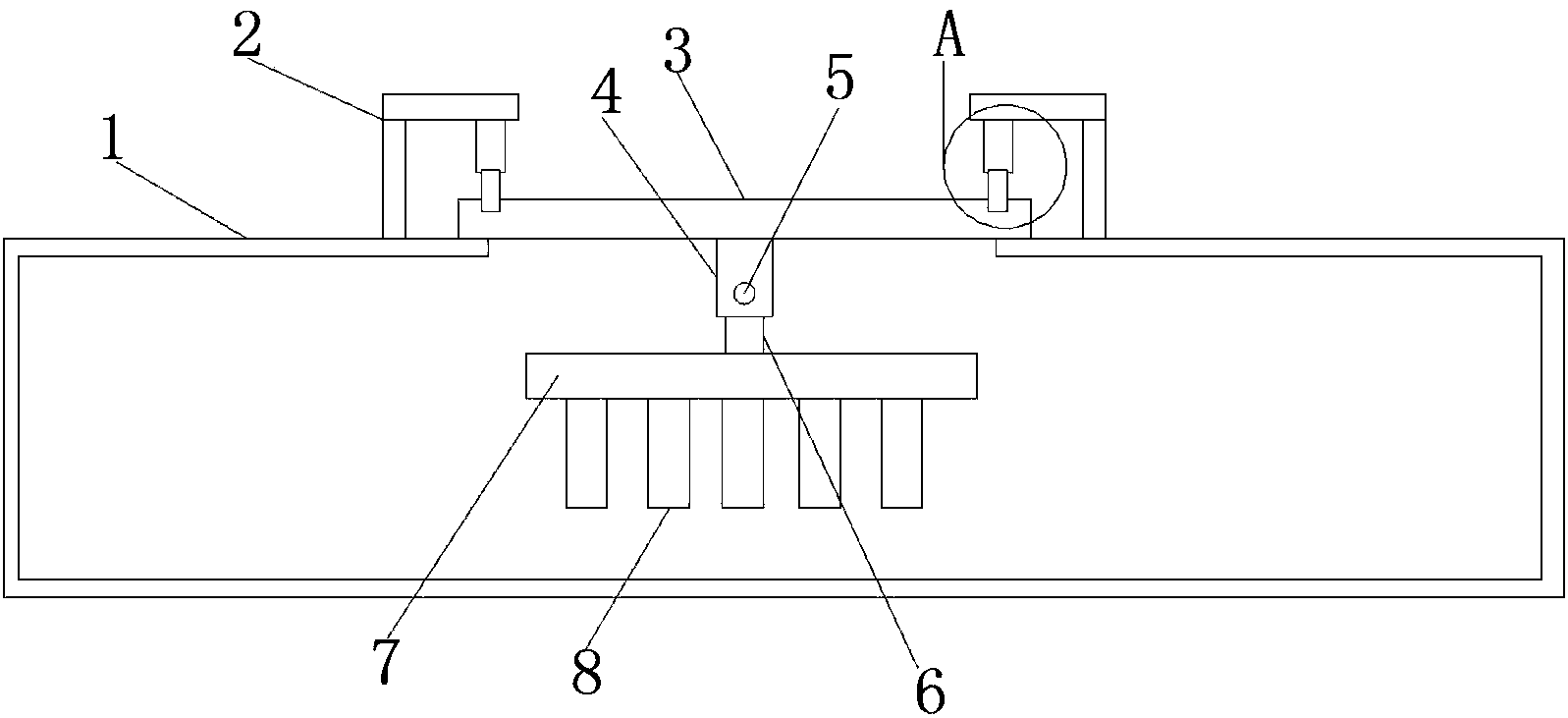

1.一种带有永磁过滤器的水处理设备，包括管道(1)及控制板(3)，其特征在于，所述管道(1)上开设有作业口，管道(1)上焊接有安装架(2)，安装架(2)上通过螺钉固定有支撑杆(9)，支撑杆(9)的内腔设有安装槽(10)，安装槽(10)的底部固定连接有弹簧(11)，支撑杆(9)的一端连接有伸缩杆(12)，伸缩杆(12)的一端延伸至支撑杆(9)内，且伸缩杆(12)与支撑杆(9)的内壁滑动连接，伸缩杆(12)的一端延伸至控制板(3)的内部，所述控制板(3)的一侧通过螺钉安装有套杆(4)，且套杆(4)的输出端连接有调节杆(6)，调节杆(6)与套杆(4)之间设有锁紧装置(5)，调节杆(6)的底部焊接有调节板(7)，且调节板(7)上固定焊接有永磁过滤杆(8)。
2.根据权利要求1所述的一种带有永磁过滤器的水处理设备，其特征在于，所述锁紧装置(5)包括锁紧螺纹孔及锁紧螺杆，且锁紧螺纹孔开设于套杆(4)上，并且锁紧螺纹孔与锁紧螺杆相对应，所述调节杆(6)上也开设有锁紧螺纹孔。
3.根据权利要求1所述的一种带有永磁过滤器的水处理设备，其特征在于，所述控制板(3)为水平设置，且控制板(3)上开设有固定槽，伸缩杆(12)的一端延伸至固定槽的内部。
4.根据权利要求1所述的一种带有永磁过滤器的水处理设备，其特征在于，所述安装槽(10)靠近伸缩杆(12)的两侧内壁上均设有卡块，所述伸缩杆(12)的一端通过卡块之间的间隙延伸至安装槽(10)内，且伸缩杆(12)与卡块滑动连接。
5.根据权利要求1所述的一种带有永磁过滤器的水处理设备，其特征在于，所述弹簧(11)的一端位于安装槽(10)的底部，且弹簧(11)的另一端与伸缩杆(12)的一侧固定连接。
说明书
一种带有永磁过滤器的水处理设备
技术领域
本实用新型涉及水处理设备技术领域，尤其涉及一种带有永磁过滤器的水处理设备。
背景技术
水处理的方式包括物理处理和化学处理，人类进行水 处理的方式已经有相当多年历史，物理方法包括利用各种孔径大小不同的滤材，利用吸附或阻隔方式，将水中的杂质排除在外，吸附方式中较重要者为以活性炭进行吸附，阻隔方法则是将水通过滤材，让体积较大的杂质无法通过，进而获得较为干净的水，永磁体则是指在开路状态下能长期保留较高剩磁的磁体。而如今的水处理设备，永磁过滤装置的作业情况调节不便，且整体的固定不便，影响了设备的使用。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的作业调节不便的缺点，而提出的一种带有永磁过滤器的水处理设备。
为了实现上述目的，本实用新型采用了如下技术方案：
一种带有永磁过滤器的水处理设备，包括管道及控制板，所述管道上开设有作业口，管道上焊接有安装架，安装架上通过螺钉固定有支撑杆，支撑杆的内腔设有安装槽，安装槽的底部固定连接有弹簧，支撑杆的一端连接有伸缩杆，伸缩杆的一端延伸至支撑杆内，且伸缩杆与支撑杆的内壁滑动连接，伸缩杆的一端延伸至控制板的内部，所述控制板的一侧通过螺钉安装有套杆，且套杆的输出端连接有调节杆，调节杆与套杆之间设有锁紧装置，调节杆的底部焊接有调节板，且调节板上固定焊接有永磁过滤杆。
优选的，所述锁紧装置包括锁紧螺纹孔及锁紧螺杆，且锁紧螺纹孔开设于套杆上，并且锁紧螺纹孔与锁紧螺杆相对应，所述调节杆上也开设有锁紧螺纹孔。
优选的，所述控制板为水平设置，且控制板上开设有固定槽，伸缩杆的一端延伸至固定槽的内部。
优选的，所述安装槽靠近伸缩杆的两侧内壁上均设有卡块，所述伸缩杆的一端通过卡块之间的间隙延伸至安装槽内，且伸缩杆与卡块滑动连接。
优选的，所述弹簧的一端位于安装槽的底部，且弹簧的另一端与伸缩杆的一侧固定连接。
本实用新型的有益效果是：
1、本实用新型在控制板的底部安装有套杆，套杆的输出端连接有调节杆，在作业过程中，可通过锁紧装置调节套杆及调节杆之间的伸缩情况，进而调节了调节板在管道内的高度，方便进行水处理，提高了设备使用的适应能力。
2、本实用新型在管道上焊接有安装架，安装架上安装有支撑杆，支撑杆的输出端连接有弹簧及伸缩杆，在使用时，通过伸缩杆固定住控制板，方便设备的固定及拆卸，且结构简单合理、操作方便，因而，具有很好的推广使用价值。
