申请日2018.01.17
公开(公告)日2018.05.01
IPC分类号C02F9/08
摘要
一种工业智能污水处理设备，它包含机架，所述机架上设置有污水过滤塔、污水净化塔和电气控制柜，所述污水过滤塔和污水净化塔通过输水装置相连接，所述污水过滤塔顶端设置有进水口，该进水口内侧设置有主管道和圆形分水器，所述圆形分水器包括圆形管道和多个条形管道，所述主管道与圆形管道相连接，所述多个条形管道分别与圆形管道相连接，所述污水过滤塔内部可拆卸的设置有过滤装置，圆形分水器的设计可以有效的对污水均匀的进行输送，使其可以均匀的落在过滤层上，提高了其过滤效果。
权利要求书
1.一种工业智能污水处理设备，它包含机架，所述机架上设置有污水过滤塔、污水净化塔和电气控制柜，所述污水过滤塔和污水净化塔通过输水装置相连接，其特征在于，所述污水过滤塔顶端设置有进水口，该进水口内侧设置有主管道和圆形分水器，所述圆形分水器包括圆形管道和多个条形管道，所述主管道与圆形管道相连接，所述多个条形管道分别与圆形管道相连接，所述污水过滤塔内部可拆卸的设置有过滤装置，所述污水过滤塔内部底端设置有集水池，所述集水池上设置有漂浮块，该漂浮块上设置有L形通道，所述输水装置与L形通道相连接，所述污水净化塔内部从上至下依次设置有喷淋装置、紫外线杀菌装置和出水口，所述出水口上设置有水质检测器，所述出水口外部连接有出水管道，所述出水管道上连接有循环管道，所述循环管道一端与出水管道相连接，另一端与污水过滤塔相连接，所述出水管道和循环管道上分别设置有第一电动阀门和第二电动阀门，所述水质检测器、第一电动阀门和第二电动阀门分别与电气控制柜相连接。
2.根据权利要求1所述的一种工业智能污水处理设备，其特征在于：所述输水装置包括水泵和进水管道，所述水泵上设置有定时器，所述定时器与电气控制柜相连接，所述进水管道一端污水净化塔相连接，另一端与L形通道相连接。
3.根据权利要求1所述的一种工业智能污水处理设备，其特征在于：所述污水过滤塔顶端设置有进药口，该进药口上设置有进药筒，所述进药筒底部设置有第三电动阀门，该第三电动阀门与电气控制柜相连接。
4.根据权利要求1所述的一种工业智能污水处理设备，其特征在于：所述污水过滤塔的侧壁上设置有开口，所述污水过滤塔内部设置有滑轨，该滑轨与开口对应设置，所述过滤装置与滑轨可滑动的连接在一起。
5.根据权利要求4所述的一种工业智能污水处理设备，其特征在于：所述过滤装置包括固定框架和过滤层，所述过滤层与固定框架相连接，所述固定框架与滑轨可滑动的连接在一起。
6.根据权利要求5所述的一种工业智能污水处理设备，其特征在于：所述过滤层包括金属网层、纱布层和活性炭层。
7.根据权利要求1所述的一种工业智能污水处理设备，其特征在于：所述机架底部设置有万向滚轮和稳固装置。
8.根据权利要求7所述的一种工业智能污水处理设备，其特征在于：所述稳固装置包括支撑块、横向固定板和纵向固定板，所述支撑块和横向固定板通过螺栓可活动的连接在一起，所述纵向固定板与横向固定板相连接，所述纵向固定板通过螺栓与机架可拆卸的连接在一起。
9.根据权利要求8所述的一种工业智能污水处理设备，其特征在于：所述纵向固定板上设置有条形槽，所述螺栓穿过条形槽将纵向固定板与机架可拆卸的连接在一起。
10.根据权利要求9所述的一种工业智能污水处理设备，其特征在于：所述条形槽设置有多个。
说明书
一种工业智能污水处理设备
技术领域
本发明涉及工业设备技术领域，具体的说是一种工业智能污水处理设备。
背景技术
随着社会的不断进步，工业也在不断的发展，一些重工业在生产过程中会产生大量的废水，这些废水如果直接排放会对人们的居住环境造成影响，废水如果渗入到地下，则会对地下水造成影响，从而会间接的影响人们的生活用水，现有技术中的污水处理设备体积较大，制造成本高，并且好多零部件都是一次性使用，一旦发生损坏则需要更换新件，从而会增加其使用成本，另外，现有技术中的过滤设备大多数都是采用多次过滤网对污水进行过滤，这样过滤后的污水中还是存在很多细菌的，如果直接排放也会造成很严重的污染，另外，污水过滤设备在长时间使用以后其过滤性能会逐渐变弱，从而会对污水的过滤造成一定的影响，工作人员只能依靠其使用时间对过滤设备进行调换，这样的操作非常不精确，本发明针对以上问题提出了一种新的解决方案。
发明内容
本发明的目的在于针对现有技术的缺陷和不足，提供了一种工业智能污水处理设备，其具有照明效果好、使用方便和节省人力的特点。

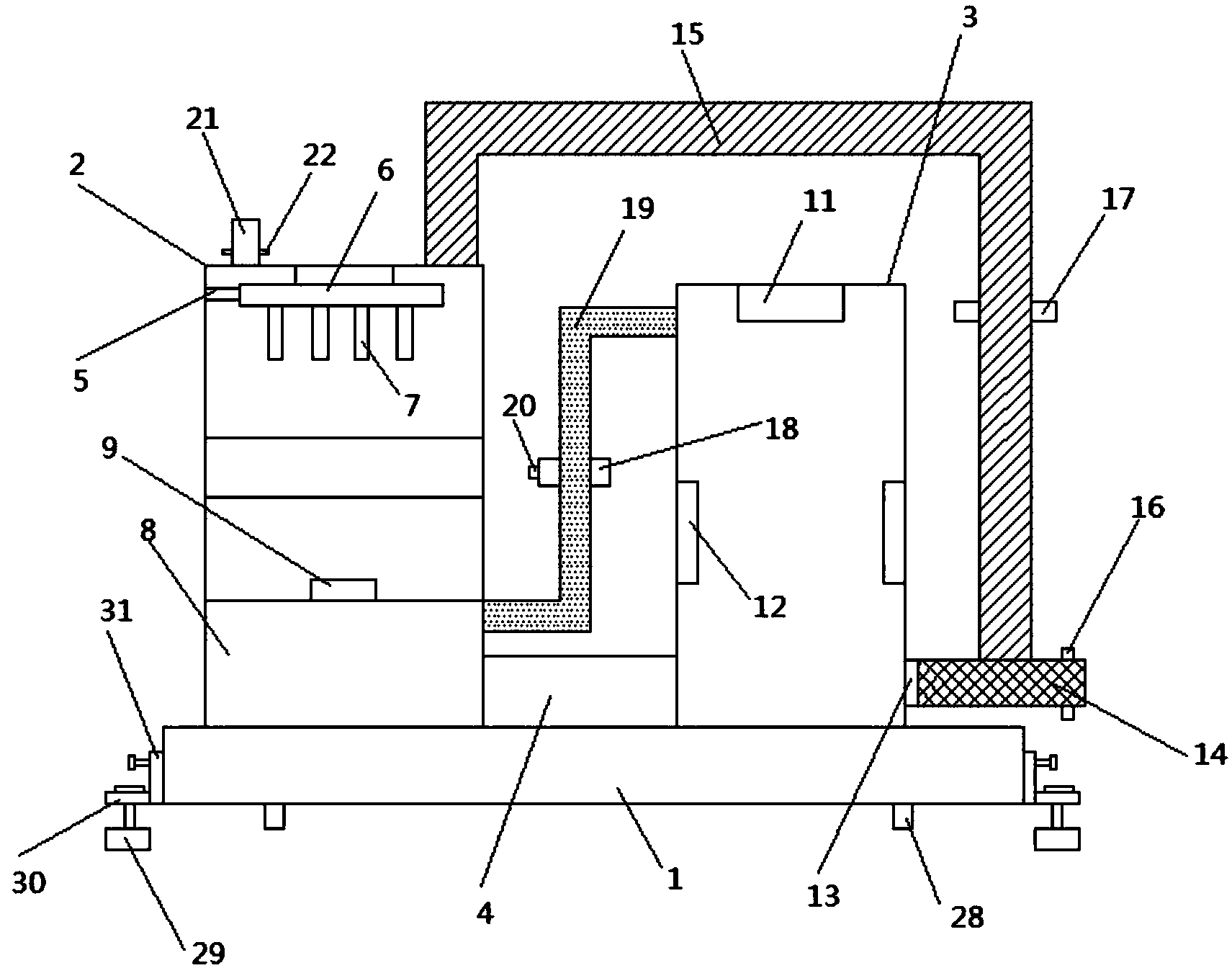

为实现上述目的，本发明采用的技术方案是：它包含机架，所述机架上设置有污水过滤塔、污水净化塔和电气控制柜，所述污水过滤塔和污水净化塔通过输水装置相连接，所述污水过滤塔顶端设置有进水口，该进水口内侧设置有主管道和圆形分水器，所述圆形分水器包括圆形管道和多个条形管道，所述主管道与圆形管道相连接，所述多个条形管道分别与圆形管道相连接，所述污水过滤塔内部可拆卸的设置有过滤装置，所述污水过滤塔内部底端设置有集水池，所述集水池上设置有漂浮块，该漂浮块上设置有L形通道，所述输水装置与L形通道相连接，所述污水净化塔内部从上至下依次设置有喷淋装置、紫外线杀菌装置和出水口，所述出水口上设置有水质检测器，所述出水口外部连接有出水管道，所述出水管道上连接有循环管道，所述循环管道一端与出水管道相连接，另一端与污水过滤塔相连接，所述出水管道和循环管道上分别设置有第一电动阀门和第二电动阀门，所述水质检测器、第一电动阀门和第二电动阀门分别与电气控制柜相连接。
作为优选，所述输水装置包括水泵和进水管道，所述水泵上设置有定时器，所述定时器与电气控制柜相连接，所述进水管道一端污水净化塔相连接，另一端与L形通道相连接。
作为优选，所述污水过滤塔顶端设置有进药口，该进药口上设置有进药筒，所述进药筒底部设置有第三电动阀门，该第三电动阀门与电气控制柜相连接。
作为优选，所述污水过滤塔的侧壁上设置有开口，所述污水过滤塔内部设置有滑轨，该滑轨与开口对应设置，所述过滤装置与滑轨可滑动的连接在一起。
作为优选，所述过滤装置包括固定框架和过滤层，所述过滤层与固定框架相连接，所述固定框架与滑轨可滑动的连接在一起。
作为优选，所述过滤层包括金属网层、纱布层和活性炭层。
作为优选，所述机架底部设置有万向滚轮和稳固装置。
作为优选，所述稳固装置包括支撑块、横向固定板和纵向固定板，所述支撑块和横向固定板通过螺栓可活动的连接在一起，所述纵向固定板与横向固定板相连接，所述纵向固定板通过螺栓与机架可拆卸的连接在一起。
作为优选，所述纵向固定板上设置有条形槽，所述螺栓穿过条形槽将纵向固定板与机架可拆卸的连接在一起。
作为优选，所述条形槽设置有多个。
本发明有益效果为：本发明设计新颖，结构合理，圆形分水器的设计可以有效的对污水均匀的进行输送，使其可以均匀的落在过滤层上，提高了其过滤效果，固定框架与污水过滤塔可拆卸的连接在一起，方便了对过滤层的更换，使得固定框架可以反复使用，漂浮块的设计使得集水池内部中的污水，以及集水池底部的杂质可以有效的进行分离，提高了对污水的过滤效果，水质检测器的设计可以对过滤后的污水进行实时监控，当水质检验不合格时，可以再次投药，然后重新过滤，提高了污水处理效率，电气控制柜的设计使得整个过程可以自动化加工，提高了整体设备的智能化程度，方便了人们的使用。
