申请日2018.01.05
公开(公告)日2018.10.26
IPC分类号C02F9/02
摘要
本实用新型公开了一种生产废水一体化处理设备，包括过滤室和排渣管，所述过滤室的上表面连通有进水管，所述过滤室的内部焊接有过滤层，所述过滤室一侧面的下端连通有除色室，所述除色室上安插有第一安装板和第二安装板，所述第一安装板和第二安装板上安装有活性炭吸附层，所述除色室内部的上端焊接有固定轴，所述固定轴上安装有活动板，所述排渣管焊接在过滤室另一侧面的上方，所述排渣管侧面的上方焊接有固定板，所述固定板的内部开设有活动槽，且活动槽内放置有活动柱，所述活动柱的侧面焊接有固定块，所述固定板内部的下方开设有空槽，所述空槽内放置有挡板，此生产废水一体化处理设备结构简单，保证了工作的持续性，提高了工作效率。
权利要求书

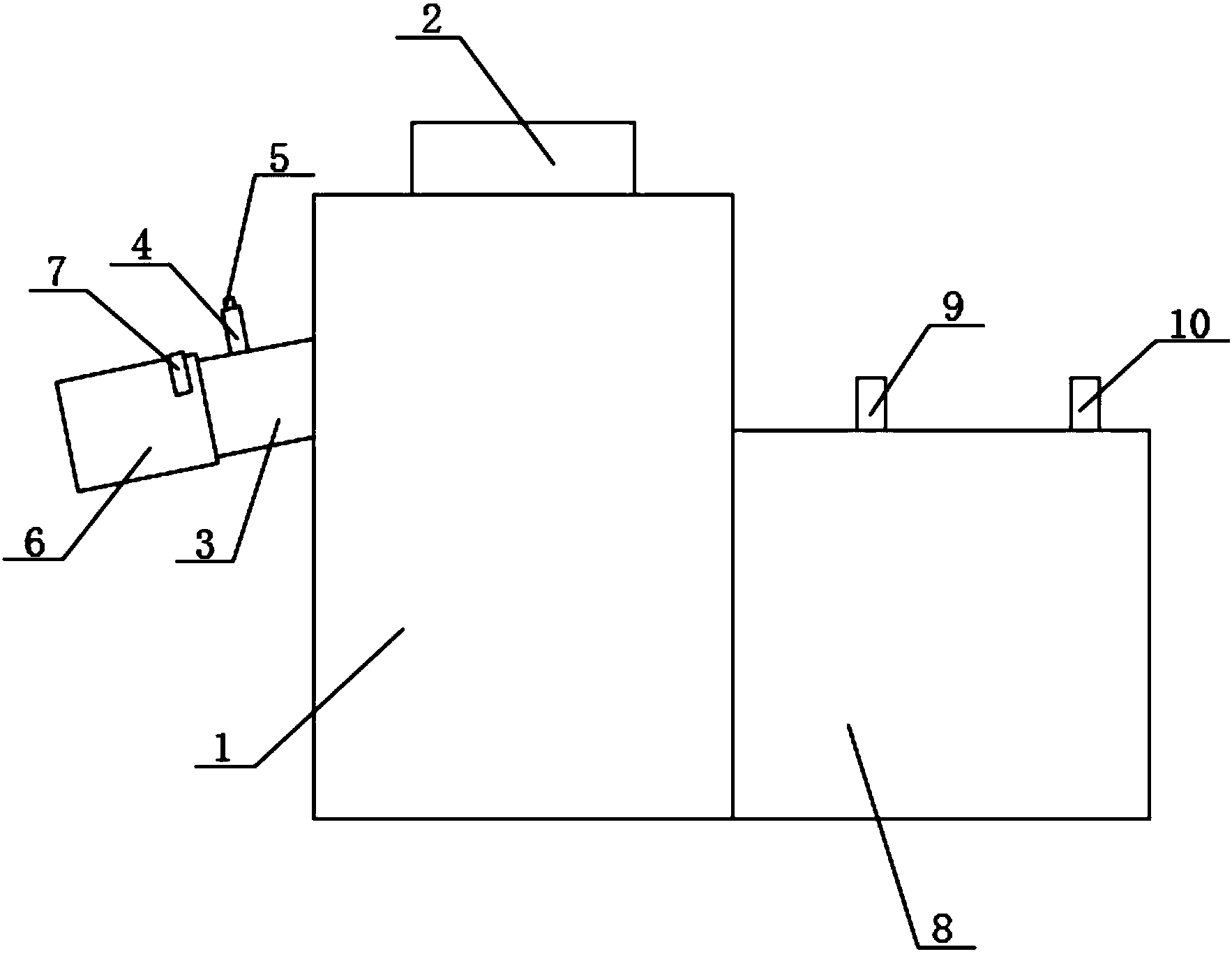

1.一种生产废水一体化处理设备，包括过滤室(1)和排渣管(3)，其特征在于：所述过滤室(1)的上表面连通有进水管(2)，所述过滤室(1)的内部焊接有过滤层(23)，所述过滤室(1)一侧面的下端连通有除色室(8)，所述除色室(8)上安插有第一安装板(9)和第二安装板(10)，所述第一安装板(9)和第二安装板(10)上安装有活性炭吸附层(20)，所述除色室(8)内部的上端焊接有固定轴(21)，所述固定轴(21)上安装有活动板(22)，所述活动板(22)以固定轴(21)为转动轴与除色室(8)转动连接，所述排渣管(3)焊接在过滤室(1)另一侧面的上方，所述排渣管(3)侧面的上方焊接有固定板(4)，所述固定板(4)的内部开设有活动槽(16)，且活动槽(16)内放置有活动柱(5)，所述固定板(4)内部的上方开设有放置槽(14)，所述活动柱(5)的侧面焊接有固定块(15)，且固定块(15)放置在放置槽(14)的上方，所述放置槽(14)与活动槽(16)贯通，所述固定板(4)内部的下方开设有空槽(18)，且空槽(18)与活动槽(16)贯通，所述空槽(18)内放置有挡板(19)，所述挡板(19)上表面的中间部位焊接有固定件(17)，所述排渣管(3)的另一端套接有蓄渣槽(6)，所述蓄渣槽(6)上开设有透孔(13)，所述排渣管(3)的侧面开设有固定槽(12)。
2.根据权利要求1所述的一种生产废水一体化处理设备，其特征在于：所述蓄渣槽(6)通过卡箍(7)与透孔(13)和固定槽(12)的结合固定在排渣管(3)上，所述蓄渣槽(6)的内部固定黏结有密封圈(11)，且密封圈(11)与排渣管(3)的另一端紧密接触。
3.根据权利要求1所述的一种生产废水一体化处理设备，其特征在于：所述固定件(17)设计为“工”字型，所述活动柱(5)的下端套接在固定件(17)上，且与固定件(17)转动连接。
4.根据权利要求1所述的一种生产废水一体化处理设备，其特征在于：所述活动板(22)分别设置在第一安装板(9)和第二安装板(10)靠近过滤室(1)的一侧。
5.根据权利要求1所述的一种生产废水一体化处理设备，其特征在于：所述过滤层(23)与水平面间的夹角为30°，所述排渣管(3)与过滤室(1)连通，且排渣管(3)的接口处与过滤层(23)底部的上表面齐平。
说明书
一种生产废水一体化处理设备
技术领域
本实用新型涉及环保设备技术领域，具体为一种生产废水一体化处理设备。
背景技术
随着对环保要求越来越高，人们对于废物的后期处理要求越来越高，尤其目前对于废水的处理要求更是越来越严格。随着水污染情况的不断加剧，使得污水处理和再生行业受到空前的关注。涂料生产厂在生产过程中会产生大量的废水，废水处理能够避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义。涂料生产废水再处理有几个技术难点需要克服：堵塞、腐蚀、换热效率。目前，涂料生产废水处理设备在克服堵塞的过程中，废水中含有的浮色不易去除，需要利用额外的设备处理浮色，加重企业的经济负担。
现有的装置，在使用的过程中，涂料生产废水处理设备在克服堵塞时，不仅具有一定的处理时限性，而且在进行堵塞物清理时，需要停工处理，降低了工作效率，而废水中的浮色在进行一定的处理之后，浮色的去除效率大大降低，不易于长期使用。
实用新型内容
本实用新型的目的在于提供一种生产废水一体化处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种生产废水一体化处理设备，包括过滤室和排渣管，所述过滤室的上表面连通有进水管，所述过滤室的内部焊接有过滤层，所述过滤室一侧面的下端连通有除色室，所述除色室上安插有第一安装板和第二安装板，所述第一安装板和第二安装板上安装有活性炭吸附层，所述除色室内部的上端焊接有固定轴，所述固定轴上安装有活动板，所述活动板以固定轴为转动轴与除色室转动连接，所述排渣管焊接在过滤室另一侧面的上方，所述排渣管侧面的上方焊接有固定板，所述固定板的内部开设有活动槽，且活动槽内放置有活动柱，所述固定板内部的上方开设有放置槽，所述活动柱的侧面焊接有固定块，且固定块放置在放置槽的上方，所述放置槽与活动槽贯通，所述固定板内部的下方开设有空槽，且空槽与活动槽贯通，所述空槽内放置有挡板，所述挡板上表面的中间部位焊接有固定件，所述排渣管的另一端套接有蓄渣槽，所述蓄渣槽上开设有透孔，所述排渣管的侧面开设有固定槽。
优选的，所述蓄渣槽通过卡箍与透孔和固定槽的结合固定在排渣管上，所述蓄渣槽的内部固定黏结有密封圈，且密封圈与排渣管的另一端紧密接触。
优选的，所述固定件设计为“工”字型，所述活动柱的下端套接在固定件上，且与固定件转动连接。
优选的，所述活动板分别设置在第一安装板和第二安装板靠近过滤室的一侧。
优选的，所述过滤层与水平面间的夹角为30°，所述排渣管与过滤室连通，且排渣管的接口处与过滤层底部的上表面齐平。
与现有技术相比，本实用新型的有益效果是：此生产废水一体化处理设备结构简单：
1、通过将过滤层设计与水平面的夹角为30°，便于在过滤的过程中，滤渣能够顺利的排出，并且在排渣管的另一端以卡箍固定的形式安装与蓄渣槽，在蓄渣槽蓄渣结束需要更换时，利用固定板内的活动柱转动将挡板放下进行排渣管的堵塞，能够及时的进行更换，并且不妨碍工作的进程，保证了工作效率;
2、通过活性炭吸附层对废水内的浮色进行吸附，当活性炭吸附层对于浮色的吸附达到饱和，而不能够继续吸附时，利用安装板将活性炭吸附层抽出，在抽出的过程中，利用废水的流动驱动活动板的转动，对安装板插入孔进行堵塞，对已饱和的活性炭吸附层进行更换，并且能够利用另一吸附层继续工作，保证了工作的持续性。
