申请日2016.08.03
公开(公告)日2017.02.22
IPC分类号C02F9/04; C02F101/20
摘要
本实用新型涉及一种一站式重金属废水处理装置，包括依次连接的废水均衡池、一站式综合处理设备、中和池、沉淀分离池、PH调节池、砂滤罐和清水池,所述一站式综合处理设备包括絮凝池、泵送装置和与所述泵送装置相连的第一投药装置和第一PAM投加装置，所述第一投药装置和第一PAM投加装置通过混合器连接至该絮凝池。本实用新型不仅降低废水处理成本，而且集絮凝、澄清和过滤等功能为一体，处理效率极高。
权利要求书

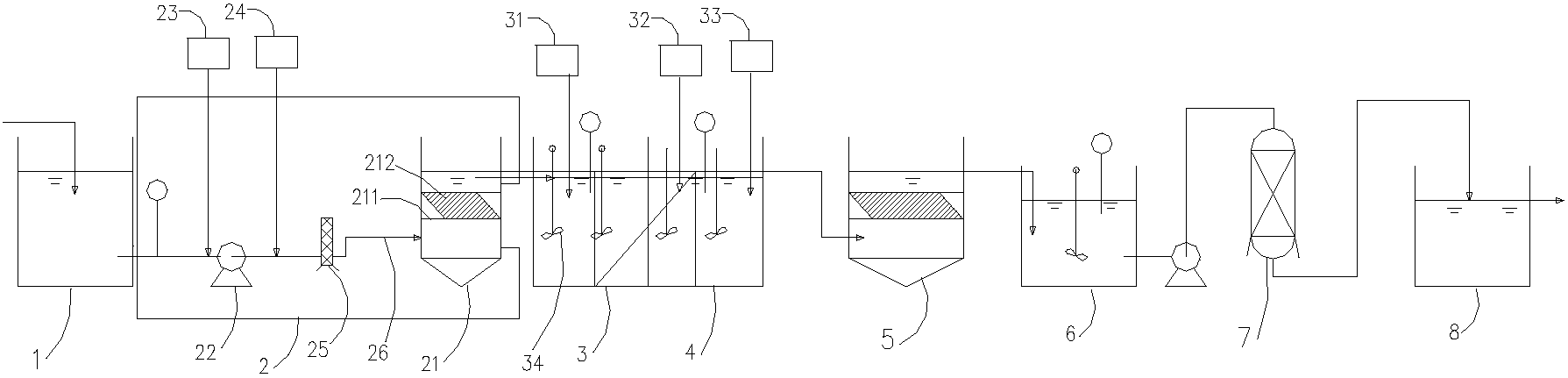

1.一种一站式重金属废水处理装置，其特征在于：包括依次连接的废水均衡池(1)、一站式综合处理设备(2)、中和池、沉淀分离池(5)、pH调节池(6)、砂滤罐(7)和清水池(8),所述一站式综合处理设备(2)包括絮凝池(21)、泵送装置(22)和与所述泵送装置(22)相连的第一投药装置(23)和第一PAM投加装置(24)，所述第一投药装置(23)和第一PAM投加装置(24)通过混合器(25)连接至该絮凝池(21)。
2.根据权利要求1所述一站式重金属废水处理装置，其特征在于：所述絮凝池(21)由上部的直桶状桶体和下部的斜斗状桶体构成，在所述斜斗状桶体的中部或下部设有与混合器(25)连接的进水管(26)。
3.根据权利要求2所述一站式重金属废水处理装置，其特征在于：所述直桶状筒体内设有斜板架(211)和若干安装在该斜板架(211)上的斜管(212)。
4.根据权利要求3所述一站式重金属废水 处理装置，其特征在于：所述中和池包括快混池(3)和慢混池(4)，所述一站式综合处理设备(2)与第二投药装置(31)分别与快混池(3)连接，所述快混池(3)、第三投药装置(32)、第二PAM投加装置(33)分别与慢混池(4)连接，慢混池(4)与沉淀分离池(5)连接。
5.根据权利要求1所述一站式重金属废水处理装置，其特征在于：所述中和池及pH调节池(6)中均安装有使反应进行充分的搅拌器(34)。
6.根据权利要求4所述一站式重金属废水处理装置，其特征在于：所述第一投药装置(23)和第三投药装置(32)均采用不会增加固废产量的氢氧化钠投药装置或硫酸铁投药装置。
说明书
一种一站式重金属废水处理装置
技术领域
本实用新型涉及污水处理技术领域，具体说是一站式重金属废水处理装置。
背景技术
含有重金属废水的主要来源是机械加工、矿山开采、钢铁及有色金属冶炼等。重金属具有毒性，含有重金属的废水必须加以处理后才能排放。工业重金属废水主要是铬、镉、铅及镍污染。
铬有三价和六价之分。六价铬对皮肤有刺激和过敏作用，对呼吸系统和内脏产生危害。
镉是一种毒性很大的重金属有毒物质，能够在人体器官和骨骼中积累，导致人体慢性中毒，其化合物也大都属毒性物质。在矿山开采过程中，由于矿体往往伴生着多种重金属和硫化矿物，这些矿物在空气、水和细菌的共同作用下，形成硫酸～硫酸高铁溶液，并溶出矿石中的多种金属离子，因而产生含铜、铅、 锌、镉、砷等的重金属废水，由于矿山废水污染了农田，镉通过食物链进入了人体，慢慢积累在肾脏和骨骼中并引发了中毒。
镍进入人体后主要存在于脊髓、脑和内脏中，以肺为主。本身具有生物化学活性，故能激活或抑制一系列的酶(精氨酸酶、羧化酶、酸性磷酸酶和脱羧酶)而发挥其毒性。镍可引起接触性皮炎，直接进入血流的镍盐毒性较高，胶体镍或氯化镍毒性较大，可引起中枢性循环和呼吸紊乱，使心肌、脑、肺和肾出现水肿、出血和变性。吸人镍及氧化镍粉尘，损害肺部，对皮肤和黏膜有强烈刺激作用，出现“镍痒症”或“镍疥”。大量口服时会出现呕吐(像铜中毒一样)、腹泻、急性胃肠炎和齿龈炎，长期接触(如冶炼镍、镀镍等)、吸入或注射镍化物，均有致癌作用。由此可见，对重金属废水的处理已成为亟不可待的问题。
然而，现有技术用来处理重金属废水的装置占地比较分散，各个处理环节都是分散开来建设，占地面积大;而且一般都是采用石灰石作为中和剂，增加了含有重金属的废泥的产生量，危废不易处置，处置不当会造成二次污染。
实用新型内容
针对上述问题，本实用新型提供一种降低废水处理成本、处理效率高的改进型一站式重金属废水处理装置。
本实用新型解决上述技术问题所采用的技术方案为：一种一站式重金属废水处理装置，包括依次连接的废水均衡池、一站式综合处理设备、中和池、沉淀分离池、PH调节池、砂滤罐和清水池,所述一站式综合处理设备包括絮凝池、泵送装置和与所述泵送装置相连的第一投药装置和第一PAM投加装置，所述第一投药装置和第一PAM投加装置通过混合器连接至该絮凝池。
作为优选，所述絮凝池由上部的直桶状桶体和下部的斜斗状桶体构成，在所述斜斗状桶体的中部或下部设有与混合器连接的进水管。
作为优选，所述直桶状筒体内设有斜板架和若干安装在该斜板架上的斜管。
作为优选，所述中和池包括快混池和慢混池，所述一站式综合处理设备与第二投药装置分别与快混池连接，所述快混池、第三投药装置、第二PAM投加装置分别与慢混池连接，慢混池与沉淀分离池连接。
作为优选，所述中和池及pH调节池中均安装有使反应进行充分的搅拌器。
作为优选，所述第一投药装置和第三投药装置均采用不会增加固废产量的氢氧化钠投药装置或硫酸铁投药装置。
与现有技术相比，本实用新型具有以下有益效果：
1、本实用新型集成比较集中，采用一体化处理设施，能够给企业节省占地面积，降低污水处理成本;
2、集絮凝、澄清和过滤等功能为一体，可高效去除废水中的COD、总磷等污染物，实现对废水的深度处理;
3、使用氢氧化钠液碱或硫酸铁作为中和剂，不会对厂房内造成污染，美观了生产环境;
4、投加氢氧化钠液碱不会增大废泥的产生量，避免增加额外的处理负担，给企业处理危废带来了便利。
