申请日 20200311
公开（公告）日 20201103
IPC分类号 C02F1/463; C02F101/14
摘要
本实用新型涉及一种镶嵌式脱硫废水除氟装置。该一种镶嵌式脱硫废水除氟装置包括：反应池、起重装置、极板和电源装置；所述反应池内设有极板，所述反应池一侧设有起重装置，反应池底部设有电源装置；起重装置上设有吊钩，吊钩与极板上的吊孔配合，通过起重装置来完成极板的快速更换。本实用新型提供的一种镶嵌式脱硫废水除氟装置，对于现有的脱硫废水处理工艺，可在不改变原有的构筑物的基础上，镶嵌电絮凝处理装置，实现电絮凝除氟反应；对于在建或未建的脱硫废水处理设施，同样适用。同时，通过起重装置可快速实现电絮凝反应过程中极板材料的更换，利用现场管理与运行。
权利要求书

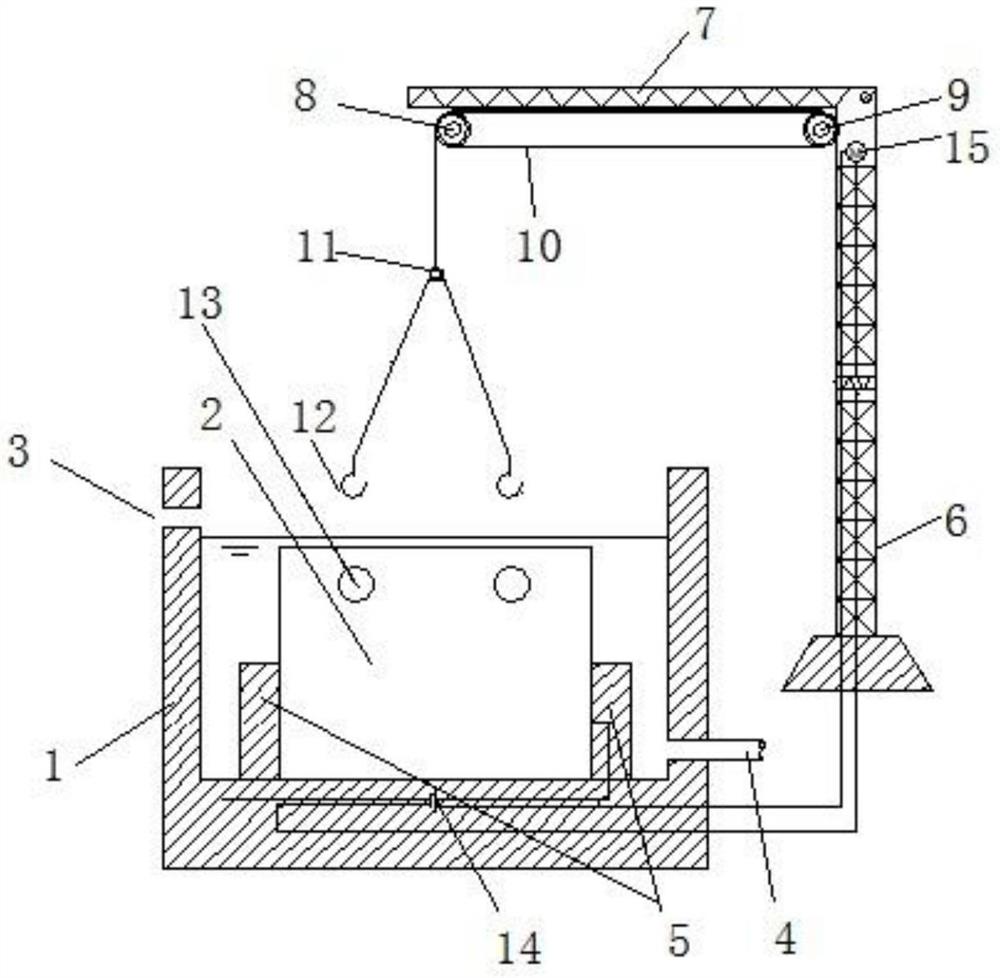

1.一种镶嵌式脱硫废水除氟装置，其特征在于，包括：反应池(1)、起重装置、极板(2)和电源装置；所述反应池(1)内设有极板(2)，所述反应池(1)一侧设有起重装置，反应池(1)底部设有电源装置。
2.根据权利要求1所述的一种镶嵌式脱硫废水除氟装置，其特征在于，所述反应池(1)一侧的上部设有进水口(3)，另一侧下部设有出水口(4)，反应池(1)底部设有多个固定卡槽(5)，多个所述固定卡槽(5)均匀分布在反应池(1)内，多个固定卡槽(5)连接所述极板(2)。
3.根据权利要求2所述的一种镶嵌式脱硫废水除氟装置，其特征在于，所述起重装置包括：支撑柱(6)、平衡臂(7)、滑轮I(8)、滑轮II(9)、缆绳(10)、螺栓(11)和吊钩(12)；
所述支撑柱(6)与平衡臂(7)相连；所述滑轮I(8)设置在平衡臂(7)的一端下方，并沿平衡臂(7)滑动；平衡臂(7)的另一端下方设有滑轮II(9)，所述滑轮I(8)和滑轮II(9)之间通过缆绳(10)连接；设置在所述滑轮I(8)和滑轮II(9)上的缆绳(10)一端连接螺栓(11)，所述螺栓(11)还连接有两段缆绳(10)，两段所述缆绳(10)的另一端分别连接吊钩(12)。
4.根据权利要求3所述的一种镶嵌式脱硫废水除氟装置，其特征在于，所述极板(2)上设有两个吊孔(13)，所述吊孔(13)与吊钩(12)配合，所述极板(2)与固定卡槽(5)过渡配合。
5.根据权利要求4所述的一种镶嵌式脱硫废水除氟装置，其特征在于，所述极板(2)为电絮凝除氟极板。
6.根据权利要求4所述的一种镶嵌式脱硫废水除氟装置，其特征在于，所述电源装置包括：电源(14)和电机(15)；所述电源(14)设置在反应池(1) 底部，电源(14)与固定卡槽(5)相连，所述电源(14)电连电机(15)，所述电机(15)与滑轮I(8)电连。
7.根据权利要求6所述的一种镶嵌式脱硫废水除氟装置，其特征在于，多个所述固定卡槽(5)分为两组，两组固定卡槽(5)相对设置，一组固定卡槽(5)内埋设有阳极导线，另一组固定卡槽(5)内埋设有阴极导线，所述阳极导线为阳极电源，所述阴极导线为阴极电源，所述极板(2)分别连接阳极电源和阴极电源。
8.根据权利要求7所述的一种镶嵌式脱硫废水除氟装置，其特征在于，所述固定卡槽(5)的高度为反应池(1)深度的二分之五至三分之五之间。
9.根据权利要求6所述的一种镶嵌式脱硫废水除氟装置，其特征在于，所述吊钩(12)外壁包裹有绝缘层。
说明书
一种镶嵌式脱硫废水除氟装置
技术领域
本实用新型涉及废水处理技术领域，尤其涉及一种镶嵌式脱硫废水除氟装置。
背景技术
目前，在含氟废水处理技术，常用的技术有化学混凝沉淀法、吸附除氟技术、电絮凝除氟技术、膜分离技术和离子交换技术等。传统电絮凝技术是阳极金属溶解形成氢氧化金属络合物，这些配合物起凝结剂的作用，可去除水中溶解的污染物。电絮凝与常规混凝相比，具有很多优点。电絮凝中不需要添加外源盐或聚合物，相反，混凝剂是就地产生的。阴极氢气的析出提高pH值，并提供了一种缓冲效果，因此通常不需要处理后的中和。在常规絮凝的情况下，添加助凝剂，如聚合氯化铝或氯化铁，导致形成酸性化合物，降低pH值，可能需要中和。
上述的电絮凝工艺在使用时，由于在电絮凝过程中会消耗极板，一段时间后需重新更换极板。而在实际工厂废水处理过程，极板更换不方便，管理运行不理想。
现有的脱硫废水除氟电絮凝装置，因在处理过程中，会造成极板的消耗，需及时更换极板。现有工艺，极板更换过程复杂，所需时间较长，影响出水效果，管理过程繁琐。
实用新型内容
针对现有技术的上述缺陷，本实用新型提供的一种镶嵌式脱硫废水除氟装置，解决了上述技术问题，提供一种电絮凝装置，该电絮凝装置，可在原有的工艺及构筑物的基础上，镶嵌新工艺，以解决含氟废水处理问题和快速极板更换问题。
为了达到上述目的，本实用新型提供如下技术方案：
一种镶嵌式脱硫废水除氟装置包括：反应池、起重装置、极板和电源装置；所述反应池内设有极板，所述反应池一侧设有起重装置，反应池底部设有电源装置。
其中，所述反应池一侧的上部设有进水口，另一侧下部设有出水口，反应池底部设有多个固定卡槽，多个所述固定卡槽均匀分布在反应池内，多个固定卡槽连接所述极板。
其中，所述起重装置包括：支撑柱、平衡臂、滑轮I、滑轮II、缆绳、螺栓和吊钩；所述支撑柱与平衡臂相连，所述滑轮I设置在平衡臂的一端下方沿平衡臂滑动，平衡臂的另一端下方设有滑轮II，所述滑轮I和滑轮II之间通过缆绳连接，所述设置在滑轮I和滑轮II上的缆绳一端连接螺栓，所述螺栓还连接有两段缆绳，两段所述缆绳分别连接吊钩。
其中，所述极板上设有两个吊孔，所述吊孔与吊钩配合，所述极板与固定卡槽过度配合；所述极板为电絮凝除氟极板。
其中，所述电源装置包括：电源和电机；所述电源设置在反应池底部，电源与固定卡槽相连，所述电源电连电机，所述电机与滑轮I电连。
其中，多个所述固定卡槽分为两组，两组固定卡槽相对设置，两组固定卡槽均为混凝土材质，一组固定卡槽内埋设有阳极导线，另一组固定卡槽内埋设有阴极导线，所述阳极导线为阳极电源，所述阴极导线为阴极电源，所述极板分别连接阳极电源和阴极电源；所述固定卡槽的高度为反应池深度的二分之五至三分之五之间。
其中，所述吊钩外壁包裹有绝缘层。
本实用新型的有益效果是：本实用新型提供的一种镶嵌式脱硫废水除氟装置，通过起重装置可快速实现电絮凝反应过程中极板材料的更换，利用现场管理与运行。
电絮凝装置可在原有的脱硫废水处理工艺上，增加新的工艺，在不改变原有的构筑物上，镶嵌电絮凝装置，并且实现电絮凝工程中，极板的快速更换，利用现场管理与运行。
为了能更进一步了解本实用新型的特征以及技术内容，请参阅以下有关本实用新型的详细说明与附图，然而附图仅提供参考与说明用，并非用来对本实用新型加以限制。
发明人 （向朝虎;陈阳;高良敏;李光雷;）
