申请日 20200310
公开（公告）日 20201208
IPC分类号 C02F5/00; B01F13/10; B01F15/00
摘要
一种用于高硫酸钙工业废水处理的加药系统，混凝溶药箱经第一输送管路连接混凝絮凝反应池，混凝溶药箱连接有混凝溶药搅拌机；絮凝溶药箱经第二输送管路连接混凝絮凝反应池，絮凝溶药箱连接有絮凝溶药搅拌机；混凝絮凝反应池一侧连接进水管路，进水管路上连接有进水电磁流量计；混凝絮凝反应池另外一侧连接出水管路，出水管路上连接有出水电磁流量计；混凝絮凝反应池连接有反应池搅拌机；进水管路连接有进水监测管路，进水监测管路上连接有进水取样电磁阀；出水管路连接有出水监测管路，出水监测管路上连接有出水取样电磁阀；进水监测管路和出水监测管路连接在线钙离子浓度监测仪。本方案可实时调控加药量和反应池搅拌频率，节省药剂、降低硬度。
权利要求书

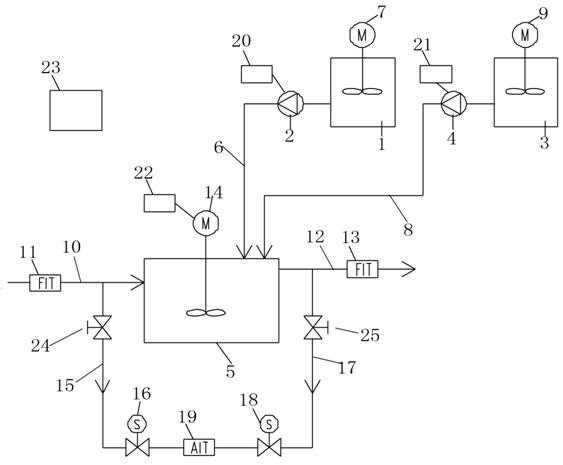

1.一种用于高硫酸钙工业废水处理的加药系统，其特征在于，包括混凝溶药箱（1）、混凝计量泵（2）、絮凝溶药箱（3）、絮凝计量泵（4）和混凝絮凝反应池（5）；所述混凝溶药箱（1）经第一输送管路（6）连接所述混凝絮凝反应池（5），混凝溶药箱（1）连接有混凝溶药搅拌机（7），所述混凝计量泵（2）连接于所述第一输送管路（6）；所述絮凝溶药箱（3）经第二输送管路（8）连接所述混凝絮凝反应池（5），絮凝溶药箱（3）连接有絮凝溶药搅拌机（9），所述絮凝计量泵（4）连接于所述第二输送管路（8）；
所述混凝絮凝反应池（5）一侧连接有进水管路（10），所述进水管路（10）上连接有进水电磁流量计（11）；所述混凝絮凝反应池（5）另外一侧连接有出水管路（12），所述出水管路（12）上连接有出水电磁流量计（13）；混凝絮凝反应池（5）连接有反应池搅拌机（14）；
所述进水管路（10）连接有进水监测管路（15），所述进水监测管路（15）上连接有进水取样电磁阀（16）；所述出水管路（12）连接有出水监测管路（17），所述出水监测管路（17）上连接有出水取样电磁阀（18）；所述进水监测管路（15）和出水监测管路（17）共同连接一个在线钙离子浓度监测仪（19）。
2.根据权利要求1所述的一种用于高硫酸钙工业废水处理的加药系统，其特征在于，还包括PLC控制器（23），所述混凝计量泵（2）由第一变频器（20）驱动，所述絮凝计量泵（4）由第二变频器（21）驱动，所述反应池搅拌机（14）由第三变频器（22）驱动；
所述进水电磁流量计（11）、进水取样电磁阀（16）、出水电磁流量计（13）、出水取样电磁阀（18）、在线钙离子浓度监测仪（19）、第一变频器（20）、第二变频器（21）和第三变频器（22）均与所述PLC控制器（23）电连接。
3.根据权利要求1所述的一种用于高硫酸钙工业废水处理的加药系统，其特征在于，所述进水监测管路（15）上连接有进水监测手阀（24），所述出水监测管路（17）上连接有出水监测手阀（25）。
4.根据权利要求2所述的一种用于高硫酸钙工业废水处理的加药系统，其特征在于，所述进水电磁流量计（11）和出水电磁流量计（13）采用一体式，进水电磁流量计（11）和出水电磁流量计（13）输出4～20mA信号至所述PLC控制器（23）。
5.根据权利要求2所述的一种用于高硫酸钙工业废水处理的加药系统，其特征在于，所述在线钙离子浓度监测仪（19）为电极式，在线钙离子浓度监测仪（19）采用流通池安装形式，在线钙离子浓度监测仪（19）输出4～20mA信号至所述PLC控制器（23）。
6.根据权利要求2所述的一种用于高硫酸钙工业废水处理的加药系统，其特征在于，所述PLC控制器（23）采用西门子S7-1500 ET200SP系列。
说明书
一种用于高硫酸钙工业废水处理的加药系统
技术领域
本实用新型涉及一种用于高硫酸钙工业废水处理的加药系统，属于污水处理技术领域。
背景技术
混凝絮凝处理技术是污水处理中的重要方法之一，向水中投入药剂，通过相应的电中和及吸附桥架的作用，使水中的胶体粒子及悬浮性污染物脱稳并聚集。高硫酸钙矿化度工业废水中含有大量的Ca2+等离子，硬度高，且水量水质经常出现较大的波动，为了更有效的降低工业废水的硬度，需要投入合适的混凝絮凝药剂，并调整合适的反应池搅拌频率。
现阶段，针对水量水质波动较大的问题，传统人工手动控制需专门的人员定期巡视，存在调整不及时、人工劳动强度大、处理效果不稳定等问题。现有技术中，出现了一批基于水量水质的自动加药控制技术，但这些方案，对于特定水质的工业废水处理，比如高硫酸钙矿化度的工业废水，针对性不是很强，仍然会出现降低钙硬度效率低，或者药剂过量造成浪费，或药剂不足造成处理效果差等问题。
实用新型内容
本实用新型针对现有技术存在的不足，提供一种用于高硫酸钙工业废水处理的加药系统，可实时调控加药量和反应池搅拌频率，从而达到节省药剂、降低高硫酸钙矿化度工业废水的硬度目的。
本实用新型解决上述技术问题的技术方案如下：一种用于高硫酸钙工业废水处理的加药系统，包括混凝溶药箱、混凝计量泵、絮凝溶药箱、絮凝计量泵和混凝絮凝反应池；所述混凝溶药箱经第一输送管路连接所述混凝絮凝反应池，混凝溶药箱连接有混凝溶药搅拌机，所述混凝计量泵连接于所述第一输送管路；所述絮凝溶药箱经第二输送管路连接所述混凝絮凝反应池，絮凝溶药箱连接有絮凝溶药搅拌机，所述絮凝计量泵连接于所述第二输送管路；
所述混凝絮凝反应池一侧连接有进水管路，所述进水管路上连接有进水电磁流量计；所述混凝絮凝反应池另外一侧连接有出水管路，所述出水管路上连接有出水电磁流量计；混凝絮凝反应池连接有反应池搅拌机；
所述进水管路连接有进水监测管路，所述进水监测管路上连接有进水取样电磁阀；所述出水管路连接有出水监测管路，所述出水监测管路上连接有出水取样电磁阀；所述进水监测管路和出水监测管路共同连接一个在线钙离子浓度监测仪。
作为用于高硫酸钙工业废水处理的加药系统的优选方案，还包括PLC控制器，所述混凝计量泵由第一变频器驱动，所述絮凝计量泵由第二变频器驱动，所述反应池搅拌机由第三变频器驱动；
所述进水电磁流量计、进水取样电磁阀、出水电磁流量计、出水取样电磁阀、在线钙离子浓度监测仪、第一变频器、第二变频器和第三变频器均与所述PLC控制器电连接。
作为用于高硫酸钙工业废水处理的加药系统的优选方案，所述进水监测管路上连接有进水监测手阀，所述出水监测管路上连接有出水监测手阀。
作为用于高硫酸钙工业废水处理的加药系统的优选方案，所述进水电磁流量计和出水电磁流量计采用一体式，进水电磁流量计和出水电磁流量计输出4～20mA信号至所述PLC控制器。
作为用于高硫酸钙工业废水处理的加药系统的优选方案，所述在线钙离子浓度监测仪为电极式，在线钙离子浓度监测仪采用流通池安装形式，在线钙离子浓度监测仪输出4～20mA信号至所述PLC控制器。
作为用于高硫酸钙工业废水处理的加药系统的优选方案，所述PLC控制器采用西门子S7-1500 ET200SP系列。
与现有技术相比，本实用新型的有益效果是：通过直接监测进水水量、进水钙离子浓度以及出水钙离子浓度，实时对混凝剂和絮凝剂加药量、反应池搅拌频率进行优化精确调节，实现了节省药剂、更有效的降低高硫酸钙工业废水的钙硬度；通过一台在线钙离子浓度监测仪对进水和出水两路样品进行监测，能够保证测量准确性和满足控制系统的控制效果，且节省采购仪表成本。
发明人 （李越彪;于光远;杨德日;王兵;孙海洲;丁国栋;）
