申请日 2020.04.23
公开（公告）日 2020.12.08
IPC分类号 C02F9/14; C02F101/34; C02F101/16
摘要
本实用新型提供了一种管式膜餐厨废水处理系统，包括依次连接的废水池、粗过滤器、管式膜预处理系统、管式膜生物反应器系统，所述管式膜预处理系统包括依次连接的循环料液罐、循环泵一、管式膜过滤组件一，所述管式膜过滤组件一的浓水口与循环料液罐连接，所述管式膜生物反应器系统包括依次连接的生化池、循环泵二、管式膜过滤组件二，所述管式膜过滤组件二的浓水口与生化池连接。本实用新型简化传统餐厨废水处理工艺，可以实现不用投加絮凝剂就可以很好的分离悬浮物和油脂，降低药剂使用量，整体工艺简单、操作可自动化，能耗低，不产生二次污染。
权利要求书
1.一种管式膜餐厨废水处理系统，其特征在于：包括依次连接的废水池、粗过滤器、管式膜预处理系统、管式膜生物反应器系统，所述废水池与粗过滤器之间设有原水泵，所述管式膜预处理系统包括依次连接的循环料液罐、循环泵一、管式膜过滤组件一，所述管式膜过滤组件一的浓水口与循环料液罐连接，所述管式膜生物反应器系统包括依次连接的生化池、循环泵二、管式膜过滤组件二，所述管式膜过滤组件二的浓水口与生化池连接。
2.根据权利要求1所述的管式膜餐厨废水处理系统，其特征在于：所述管式膜过滤组件一为过滤精度0.1-1μm的管式膜微滤或过滤精度10-100nm的管式膜超滤。
3.根据权利要求1所述的管式膜餐厨废水处理系统，其特征在于：所述废水池的顶部设有进料口，废水池的底部设有出水口，所述出水口与粗过滤器底部连接，所述粗过滤器顶部与循环料液罐底部连接。
4.根据权利要求1所述的管式膜餐厨废水处理系统，其特征在于：所述管式膜过滤组件二的产水口连接有产水罐。
5.根据权利要求1所述的管式膜餐厨废水处理系统，其特征在于：所述粗过滤器包括过滤箱体，所述过滤箱体内中间位置处设置有金属过滤网，所述金属过滤网的目数为10-20目。
6.根据权利要求5所述的管式膜餐厨废水处理系统，其特征在于：所述过滤箱体的底部可拆卸连接有呈上大下小的圆锥状的沉降斗。
7.根据权利要求6所述的管式膜餐厨废水处理系统，其特征在于：所述过滤箱体的底端设有水平向外延伸的第一凸缘，所述沉降斗的顶端设有水平向外延伸的第二凸缘，所述第一凸缘和第二凸缘通过螺栓连接，所述第一凸缘和第二凸缘之间设有O型密封圈。
8.根据权利要求5所述的管式膜餐厨废水处理系统，其特征在于：所述金属过滤网的边缘周向均布有若干L型的挂钩，所述过滤箱体的底端开设有用于容纳挂钩底部的凹槽，所述挂钩底部挂设于过滤箱体的底端。
9.根据权利要求5所述的管式膜餐厨废水处理系统，其特征在于：所述过滤箱体的外周靠近中部位置处焊接有支撑圆环，所述支撑圆环的底端固定连接有若干支腿。
说明书
一种管式膜餐厨废水处理系统
技术领域
本实用新型属于污水处理领域，尤其是涉及一种管式膜餐厨废水处理系统。
背景技术
去油脂的餐厨垃圾废水含有大量淀粉、蛋白质、碳水化合物及少量油脂，具有高COD含量、高氮磷、高固体悬浮物的特点，现有处理技术是絮凝沉淀法、电解絮凝法及生物处理法。
絮凝沉淀法工艺虽然成熟，但是投加药量大，且废水中的油脂不同含量也影响絮凝剂的投加量，当水质出现波动，处理效果变差，不易控制，且混凝沉淀生成的大量化学污泥也是一个极大的问题。
电解絮凝法虽然能对废水中的有机物、氨氮、总磷有较好的降解作用，但是废水中的油脂极易粘附在电机板上形成污垢，导致导电性降低，电极电压升高，能耗增加，运行成本高，效果变差。
生物处理法主要包括好氧处理法、硝化-反硝化组合处理法及膜生物反应器法，尽管对餐厨废水处理有机物，降COD、氨氮、总磷效果好，但是餐厨废水中残留的少量油脂会包裹在有机物表面，影响硝化-反硝化过程，导致处理效果变差。
实用新型内容
有鉴于此，本实用新型旨在提出一种管式膜餐厨废水处理系统，以克服现有技术存在投加药量大、处理效果差、不易控制的问题。
为达到上述目的，本实用新型的技术方案是这样实现的：

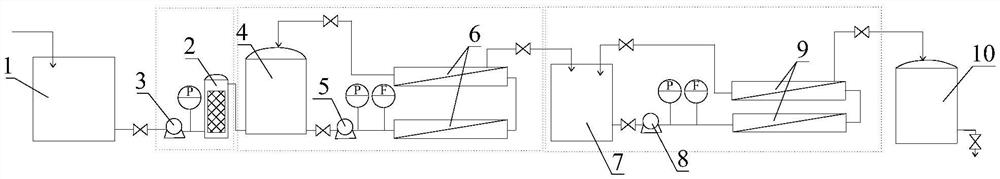

一种管式膜餐厨废水处理系统，包括依次连接的废水池、粗过滤器、管式膜预处理系统、管式膜生物反应器系统，所述废水池与粗过滤器之间设有原水泵，所述管式膜预处理系统包括依次连接的循环料液罐、循环泵一、管式膜过滤组件一，所述管式膜过滤组件一的浓水口与循环料液罐连接，所述管式膜生物反应器系统包括依次连接的生化池、循环泵二、管式膜过滤组件二，所述管式膜过滤组件二的浓水口与生化池连接。
进一步的，所述管式膜过滤组件一为过滤精度0.1-1μm的管式膜微滤或过滤精度10-100nm的管式膜超滤。
进一步的，所述废水池的顶部设有进料口，废水池的底部设有出水口，所述出水口与粗过滤器底部连接，所述粗过滤器顶部与循环料液罐底部连接。
进一步的，所述管式膜过滤组件二的产水口连接有产水罐。
进一步的，所述粗过滤器包括过滤箱体，所述过滤箱体内中间位置处设置有金属过滤网，所述金属过滤网的目数为10-20目。
进一步的，所述过滤箱体的底部可拆卸连接有呈上大下小的圆锥状的沉降斗。
进一步的，所述过滤箱体的底端设有水平向外延伸的第一凸缘，所述沉降斗的顶端设有水平向外延伸的第二凸缘，所述第一凸缘和第二凸缘通过螺栓连接，所述第一凸缘和第二凸缘之间设有O型密封圈。
进一步的，所述金属过滤网的边缘周向均布有若干L型的挂钩，所述过滤箱体的底端开设有用于容纳挂钩底部的凹槽，所述挂钩底部挂设于过滤箱体的底端。
进一步的，所述过滤箱体的外周靠近中部位置处焊接有支撑圆环，所述支撑圆环的底端固定连接有若干支腿。
相对于现有技术，本实用新型具有以下优势：
(1)本实用新型设有管式膜预处理系统，在处理餐厨垃圾废水时，利用管式膜膜通量大，耐污染，性能稳定，亲水疏油的特点，简化传统餐厨废水处理工艺，可以实现不用投加絮凝剂就可以很好的分离悬浮物和油脂，降低药剂使用量，同时又联合管式膜生物反应器系统，膜通量稳定，产水COD、氨氮、总磷、色度等各项指标可以达到《综合污水排放标准》三级标准，整体工艺简单、操作可自动化，能耗低，不产生二次污染；
(2)本实用新型在过滤箱体的底部设有沉降斗，废水从废水池进入过滤箱体的底部时，废水中的部分大颗粒食物残渣、纤维等杂质在重力作用下自然沉降到沉降斗中，沉降斗设置成可拆卸式，可定期打开沉降斗，对沉降斗和过滤箱体内部进行清理；
(3)本实用新型过滤箱体内的金属过滤网的边缘周向均布有若干L型的挂钩，所述挂钩挂设于过滤箱体的底端，通过挂钩，方便取出金属过滤网，对金属过滤网进行清理、维修或者更换。
发明人 （高友志;王洪超;杨利娟;魏飞;胡苏皓;）
