申请日 20200410
公开（公告）日 20201208
IPC分类号 F28D1/04; F28F9/013
摘要
本实用新型公开了一种洗浴废水余热回收用的热交换废水池，包括支架和安置在支架上的废水储箱，两个所述支架的上端共同固定有横置的顶板，所述废水储箱内横向设置有换热器，所述换热器的左右两端对称设置有两个安装架，两个所述安装架的上端分别贯穿安插有与换热器两端相连通的换热管道，两个所述安装架的上端共同固定有升降架，所述顶板的底部安装有与升降架相匹配的牵拉组件，所述牵拉组件包括固定在顶板底部的驱动电机，所述驱动电机的左右两侧均固定有转轴，两个所述转轴外均固定套接有卷辊。本实用新型可以将浸泡在废水储箱内换热器从废水储箱内灵活抽出，方便技术人员对换热器外的水垢进行清理，从而始终保证换热器的换热效率。
权利要求书

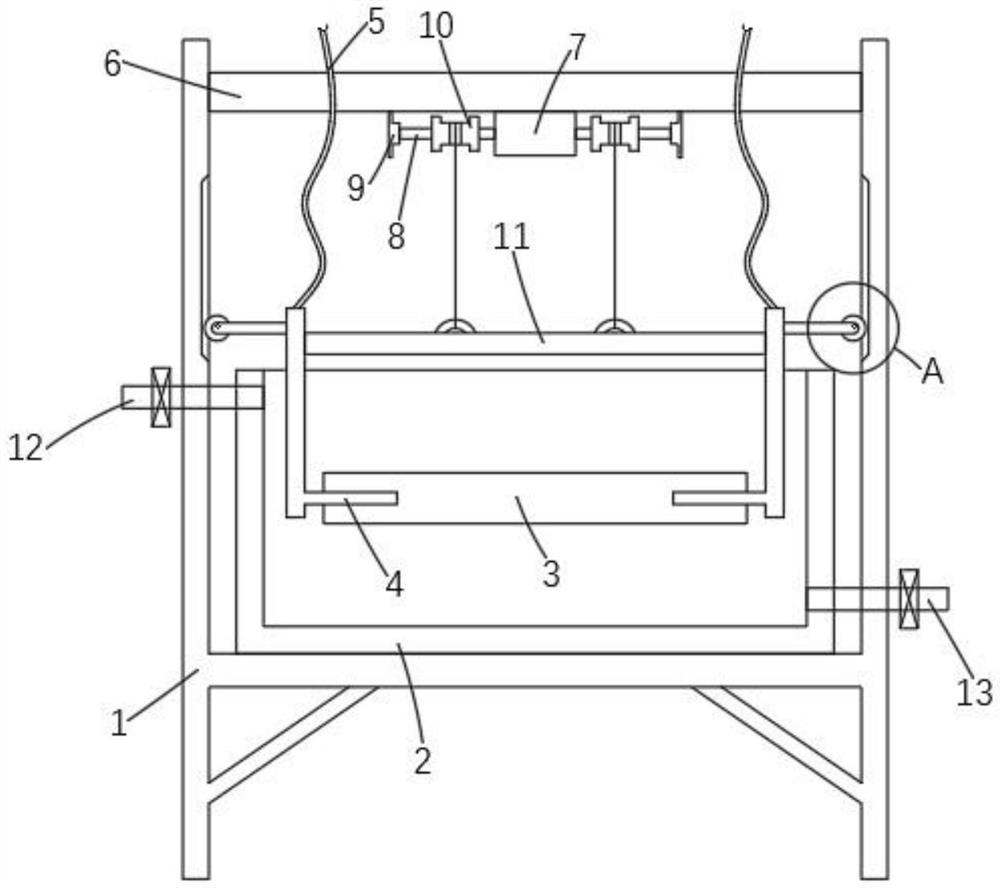

1.一种洗浴废水余热回收用的热交换废水池，包括支架(1)和安置在支架(1)上的废水储箱(2)，其特征在于，两个所述支架(1)的上端共同固定有横置的顶板(6)，所述废水储箱(2)内横向设置有换热器(3)，所述换热器(3)的左右两端对称设置有两个安装架(4)，两个所述安装架(4)的上端分别贯穿安插有与换热器(3)两端相连通的换热管道(5)，两个所述安装架(4)的上端共同固定有升降架(11)，所述顶板(6)的底部安装有与升降架(11)相匹配的牵拉组件。
2.根据权利要求1所述的一种洗浴废水余热回收用的热交换废水池，其特征在于，所述牵拉组件包括固定在顶板(6)底部的驱动电机(7)，所述驱动电机(7)的左右两侧均固定有转轴(8)，两个所述转轴(8)外均固定套接有卷辊(10)，两个所述卷辊(10)外均卷绕有与升降架(11)相连接的钢丝拉绳。
3.根据权利要求2所述的一种洗浴废水余热回收用的热交换废水池，其特征在于，所述顶板(6)的底部对称安装有两个轴承座(9)，两个所述轴承座(9)内均设置有轴承，两个所述转轴(8)相背对的一端分别转动安插在两个轴承内且两个所述转轴(8)相背对的端部外缘分别采用过盈配合的方式与两个轴承的内圈固定在一起。
4.根据权利要求2所述的一种洗浴废水余热回收用的热交换废水池，其特征在于，所述驱动电机(7)为双轴伺服电机。
5.根据权利要求1所述的一种洗浴废水余热回收用的热交换废水池，其特征在于，两个所述安装架(4)相背对的一侧均固定有支撑架(14)，两个所述支撑架(14)相背对的一端均通过销轴活动连接有滚轮(16)，且所述支架(1)内对称开设有分别供两个滚轮(16)活动安插的两个限位槽(15)。
6.根据权利要求1所述的一种洗浴废水余热回收用的热交换废水池，其特征在于，所述废水储箱(2)的左侧固定有贯穿支架(1)设置的进水管(12)，所述废水储箱(2)的右侧固定有贯穿支架(1)设置的出水管(13)。
说明书
一种洗浴废水余热回收用的热交换废水池
技术领域
本实用新型涉及废水池技术领域，尤其涉及一种洗浴废水余热回收用的热交换废水池。
背景技术
我国沐浴历史悠久，早在3000多年前的殷商时代，甲骨文中就有沐浴的记载。《周礼》中也有“王之寝中有浴室”的记载。到春秋时期，我国人民已开始使用专门的设备来洗澡了。南朝梁简文帝萧纲曾著有《沐浴经》三卷，这是我国至今发现的最早研究洗澡的专著。据史书记载，公元334年，东晋石虎在邺城盖了“龙温池”，这是我国较早的大型私人浴室。西安临潼闻名中外的温泉浴室“华清池”，则建于唐代。到了宋代，随着商业的繁荣，营业性的公共浴室应运而生。宋代吴曾的《能改斋漫录》中，有“公所在浴处，必挂壶于门”的记载，说明宋代的公共浴室还挂有招徕顾客的标志。非但如此，当时已出现了代客擦背的专职服务人员，他们很受洗澡人的欢迎。苏东坡曾在一首《如梦令》词里赞叹过他们的劳动：“寄词擦背人，昼夜劳君挥肘。”及至16世纪，我国的公共浴室就相当普遍了。
洗浴废水还会伴有余热，直接倾倒外排等于将热量白白浪费，因而目前出现了用于热量交换利用的废水利用池，大多是利用换热器将经由换热管道而过的冷水进行加热升温，但是其中的换热器长期浸泡在废水储箱内其外易生成水垢从而影响换热器的换热效率。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，如：废水利用池中的换热器长期浸泡在废水储箱内其外易生成水垢从而影响换热器的换热效率，进而提出的一种洗浴废水余热回收用的热交换废水池。
为了实现上述目的，本实用新型采用了如下技术方案：
一种洗浴废水余热回收用的热交换废水池，包括支架和安置在支架上的废水储箱，两个所述支架的上端共同固定有横置的顶板，所述废水储箱内横向设置有换热器，所述换热器的左右两端对称设置有两个安装架，两个所述安装架的上端分别贯穿安插有与换热器两端相连通的换热管道，两个所述安装架的上端共同固定有升降架，所述顶板的底部安装有与升降架相匹配的牵拉组件。
优选的，所述牵拉组件包括固定在顶板底部的驱动电机，所述驱动电机的左右两侧均固定有转轴，两个所述转轴外均固定套接有卷辊，两个所述卷辊外均卷绕有与升降架相连接的钢丝拉绳。
优选的，所述顶板的底部对称安装有两个轴承座，两个所述轴承座内均设置有轴承，两个所述转轴相背对的一端分别转动安插在两个轴承内且两个所述转轴相背对的端部外缘分别采用过盈配合的方式与两个轴承的内圈固定在一起。
优选的，所述驱动电机为双轴伺服电机。
优选的，两个所述安装架相背对的一侧均固定有支撑架，两个所述支撑架相背对的一端均通过销轴活动连接有滚轮，且所述支架内对称开设有分别供两个滚轮活动安插的两个限位槽。
优选的，所述废水储箱的左侧固定有贯穿支架设置的进水管，所述废水储箱的右侧固定有贯穿支架设置的出水管。
本实用新型的有益效果为：通过驱动电机带动两个转轴同步转动可以实现两个卷辊对两股钢丝拉绳的收卷，这样可以将浸泡在废水储箱内换热器从废水储箱内灵活抽出，方便技术人员对换热器外的水垢进行清理，从而始终保证换热器的换热效率。
发明人 （韩丹丹;张学刚;李顺利;刘憓;）
