申请日2020.06.12
公开（公告）日2021.02.12
IPC分类号B01D33/15; B01D35/00
摘要
本实用新型涉及药物加工技术领域，公开了一种药物中间体废水处理工艺设备，包括罐体，所述罐体的上端固定安装有转动电机，所述转动电机的电机轴上固定安装有转轴，所述转轴的下端固定连接有半圆板，所述罐体的内腔固定连接有半圆过滤板，所述半圆板与半圆过滤板贴合设置。本实用新型通过进料口将废水装入到罐体内，然后通过启动转动电机从而能够带动转轴和半圆板转动，进一步通过半圆过滤板将废水中的颗粒进行过滤，废水进入到罐体的内腔下侧，通过出水管将污水进行排出，通过排污管的设置能够能够将颗粒进行排出，进一步的将污水和颗粒进行单独收集，从而减小对环境的污染和药物的浪费，较为实用，适合广泛推广和使用。
权利要求书

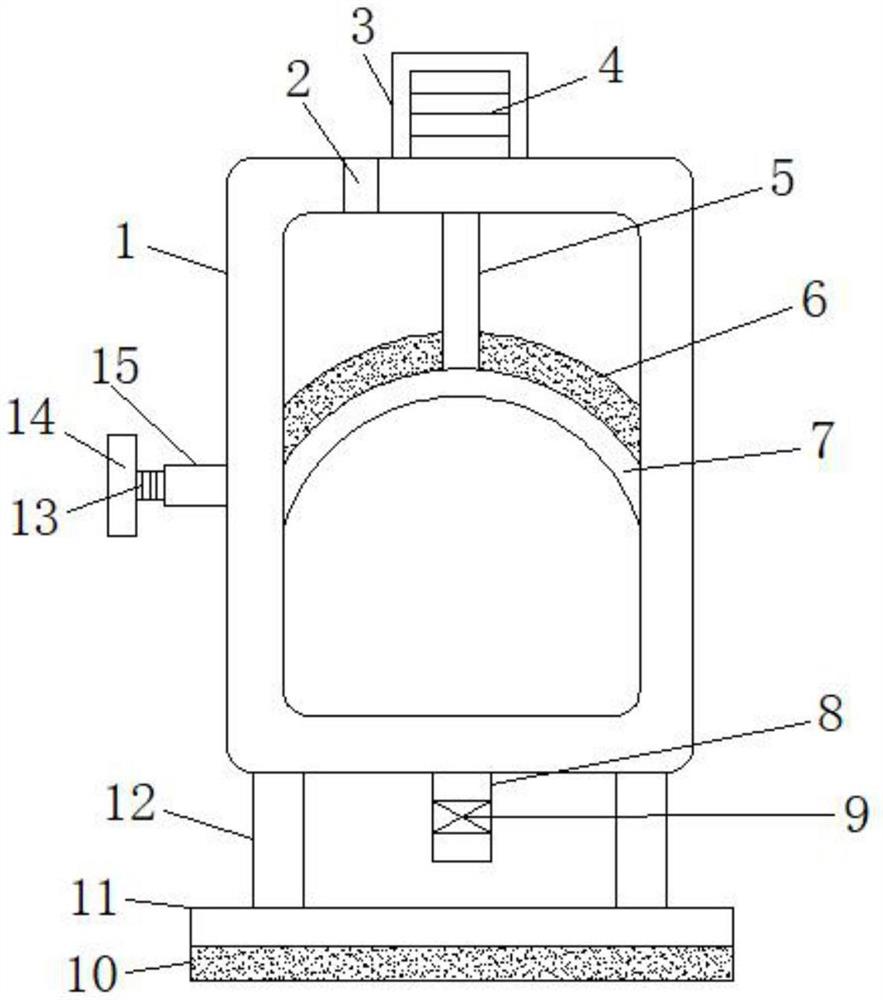

1.一种药物中间体废水处理工艺设备，其特征在于，包括罐体(1)；
所述罐体(1)的上端固定安装有转动电机(4)，所述转动电机(4)的电机轴上固定安装有转轴(5)，所述转轴(5)的下端固定连接有半圆板(6)，所述罐体(1)的内腔固定连接有半圆过滤板(7)，所述半圆板(6)与半圆过滤板(7)贴合设置，所述罐体(1)的左端固定连通有排污管(15)，所述排污管(15)上的左侧设有密封盖(14)，所述密封盖(14)的外侧开设有外螺纹(13)，所述排污管(15)的内侧开设有与外螺纹(13)相适配的内螺纹，所述罐体(1)的下端四角处均固定安装有支撑腿(12)，所述罐体(1)的下端固定连通有出水管(8)，所述出水管(8)上设有阀门(9)，所述罐体(1)的上端开设有进料口(2)。
2.根据权利要求1所述的一种药物中间体废水处理工艺设备，其特征在于：四个所述支撑腿(12)的下端之间固定连接有支撑板(11)。
3.根据权利要求2所述的一种药物中间体废水处理工艺设备，其特征在于：所述支撑板(11)的下端固定安装有减震垫(10)。
4.根据权利要求1所述的一种药物中间体废水处理工艺设备，其特征在于：所述罐体(1)的前端开设有透明观察窗(16)。
5.根据权利要求1所述的一种药物中间体废水处理工艺设备，其特征在于：所述转动电机(4)的外侧固定安装有防护罩(3)，且所述防护罩(3)为镂空状。
说明书
一种药物中间体废水处理工艺设备
技术领域
本实用新型涉及药物加工技术领域，具体为一种药物中间体废水处理工艺设备。
背景技术
目前，所谓药物中间体，实际上是一些用于药品合成工艺过程中的一些化工原料或化工产品，这种化工产品，不需要药品的生产许可证，在普通的化工厂即可生产，只要达到一些的级别，即可用于药品的合成。
在实现本实用新型的过程中，发明人发现现有技术中至少存在如下问题没有得到解决：在药物中间体生产过程中或产生很多废水，废水中会残留浓度很小的药物中间体在其中，若之间排放出去不仅会污染环境还会浪费药物。因此，我们提出一种药物中间体废水处理工艺设备。
实用新型内容
本实用新型的目的在于提供一种药物中间体废水处理工艺设备，解决了背景技术中所提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种药物中间体废水处理工艺设备，包括罐体；
所述罐体的上端固定安装有转动电机，所述转动电机的电机轴上固定安装有转轴，所述转轴的下端固定连接有半圆板，所述罐体的内腔固定连接有半圆过滤板，所述半圆板与半圆过滤板贴合设置，所述罐体的左端固定连通有排污管，所述排污管上的左侧设有密封盖，所述密封盖的外侧开设有外螺纹，所述排污管的内侧开设有与外螺纹相适配的内螺纹，所述罐体的下端四角处均固定安装有支撑腿，所述罐体的下端固定连通有出水管，所述出水管上设有阀门，所述罐体的上端开设有进料口。
作为本实用新型的一种优选实施方式，四个所述支撑腿的下端之间固定连接有支撑板。
作为本实用新型的一种优选实施方式，所述支撑板的下端固定安装有减震垫。
作为本实用新型的一种优选实施方式，所述罐体的前端开设有透明观察窗。
作为本实用新型的一种优选实施方式，所述转动电机的外侧固定安装有防护罩，且所述防护罩为镂空状。
与现有技术相比，本实用新型的有益效果如下：
1.本实用新型一种药物中间体废水处理工艺设备，通过进料口将废水装入到罐体内，然后通过启动转动电机从而能够带动转轴和半圆板转动，进一步通过半圆过滤板将废水中的颗粒进行过滤，废水进入到罐体的内腔下侧，通过出水管将污水进行排出，通过排污管的设置能够能够将颗粒进行排出，进一步的将污水和颗粒进行单独收集，从而减小对环境的污染和药物的浪费。
2.本实用新型一种药物中间体废水处理工艺设备，通过支撑板的设置能够有效的增加接地面积，进一步的增加罐体在使用时的稳定性。
3.本实用新型一种药物中间体废水处理工艺设备，通过减震垫的设置能够有效的对罐体工作时产生的震动进行减震，进一步的减小震动产生的噪音。
（发明人：胡俊松）
